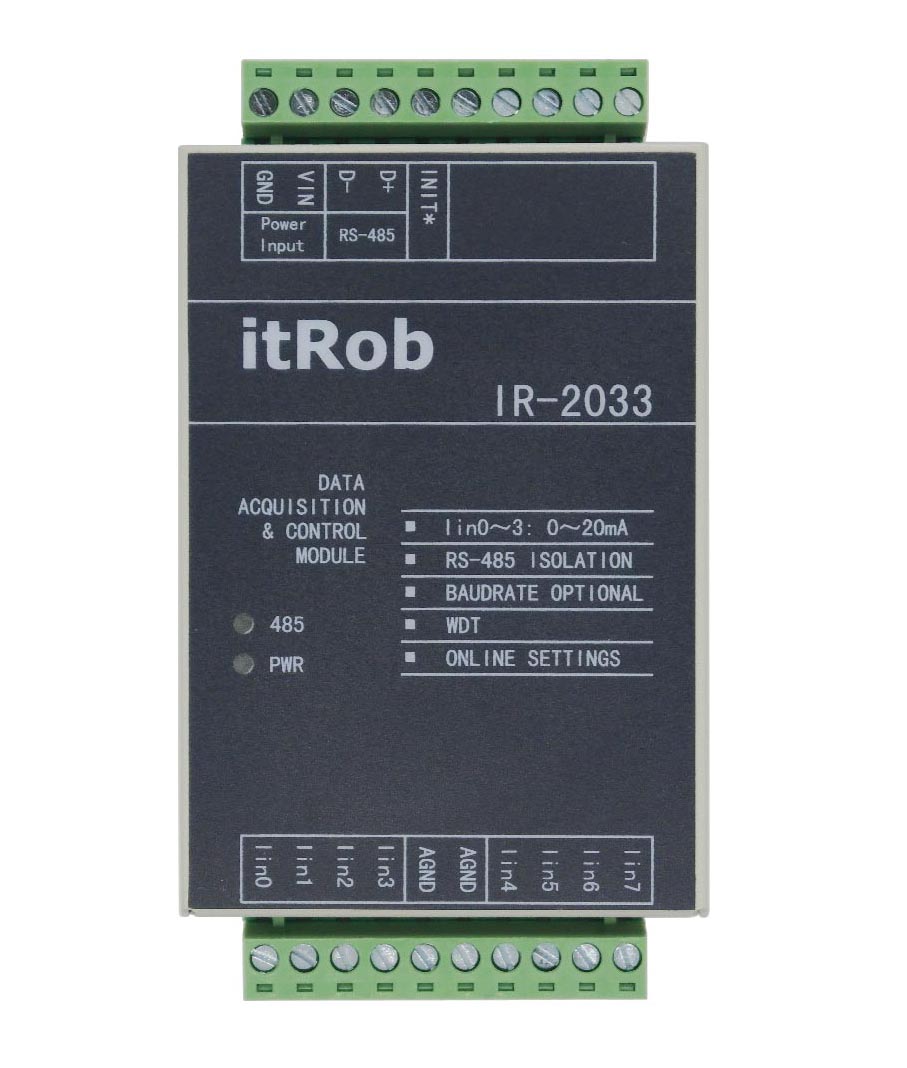

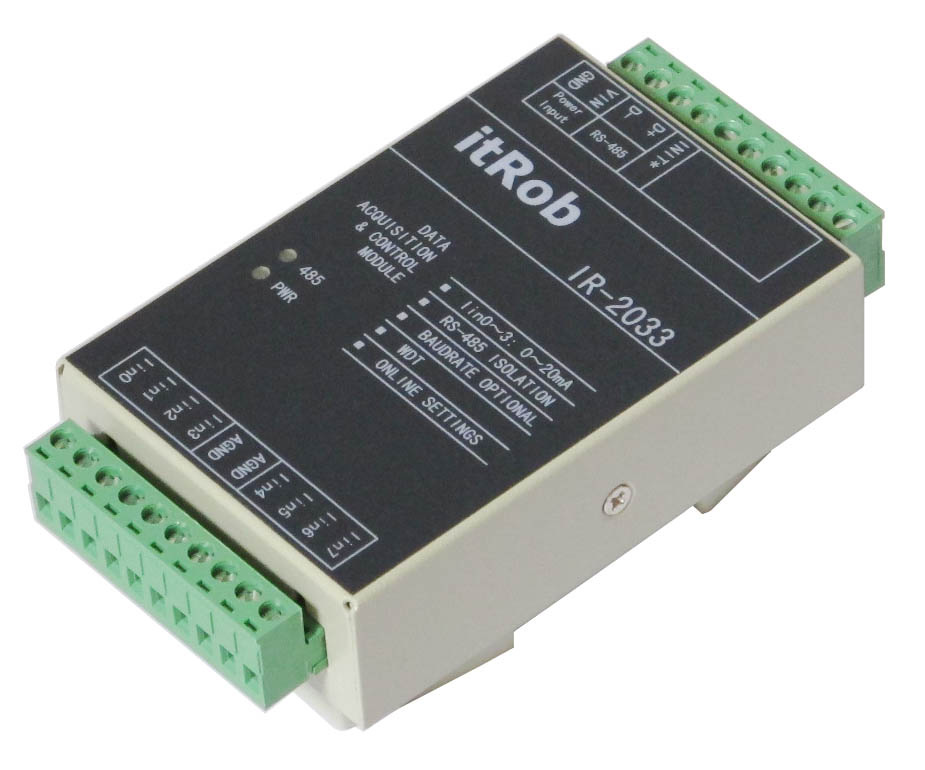

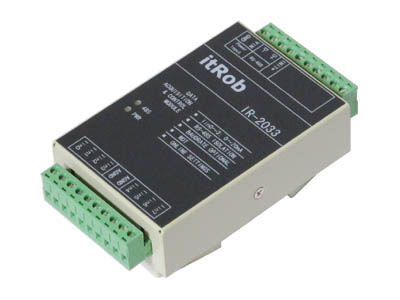

型号:IR-2033
名称:8路电流(0~20mA)模拟量采集模块
产品简介:
    IR-2033是一款可测量8路电流(输入范围:0~20mA/4~20mA)信号的模拟量测量与采集模块。采用RS-485通讯,且RS-485通讯端与采集端采用光电隔离方式通讯,保证了系统的安全性、稳定性和可靠性。模拟信号输入采用带公共端的单端输入方式,内部的AD转换器采用16位高精度采集芯片,确保每个电流通道的高精度采集要求,采集精度可以达到±0.2%。

    IR-2033模块可广泛应用于各种工业测量与控制系统中。它能测量压力、温度、行程、液位、电量等变送器输出的4~20mA信号。控制主机或主控制器通过RS-485总线与IR-2033模块通讯,可实现对工业现场的模拟量信号的采集,并将采集到的模拟信号通过RS-485总线反馈回主控计算机,主控计算机可显示该信号或以此为依据产生相应的控制输出。

    通讯协议支持IRASCII协议和ModbusRTU协议,用户可根据需要设置模块的通讯协议。其中IRASCII协议与研华公司的ADAM协议以及弘格公司的DCON协议相兼容,其指令集兼容于ADAM、NuDAM等模块;而ModbusRTU协议是当前工业领域里使用最为广泛的协议。支持以上两种通信协议无疑使产品具有更广泛的适用性。

特  点:

◆内部采用16位高精度AD采集芯片,保证大多数情况下的采集精度要求。
◆模拟电流输入通道采用带公共端AGND的单端输入方式。
◆可同时采集8路电流信号(范围:0~20mA),采集数据为真有效值。
◆支持双协议:IRASCII协议与ModbusRTU协议。可与采用类似协议的模块挂在同一个RS-485网络中,最大限度地给工程设计人员带来方便。
◆RS-485接口具备防雷和光电隔离双重保护功能,保证模块工作的安全性、稳定性和可靠性。
◆模块支持在线设置,用户可通过RS-485口对模块的工作参数进行设置。所有的设置参数全部保存于模块内部的EEPROM中,与那些需要打开产品外壳来通过跳线进行设置的产品相比更加简单、方便。
◆内置硬件看门狗,使系统工作更安全更可靠。
◆本产品采用合金外壳,坚固耐用,也具备良好的防电磁干扰特性。

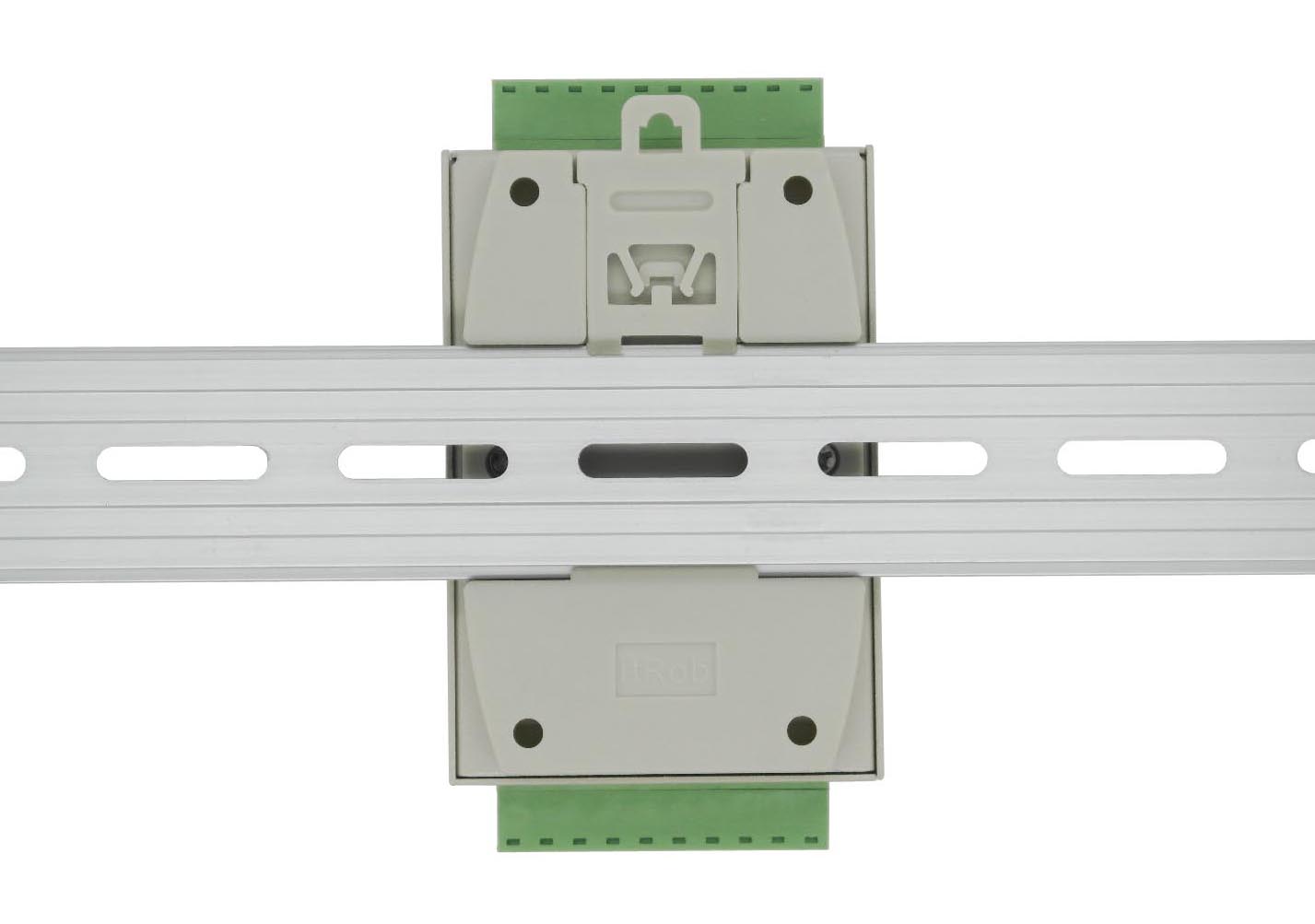

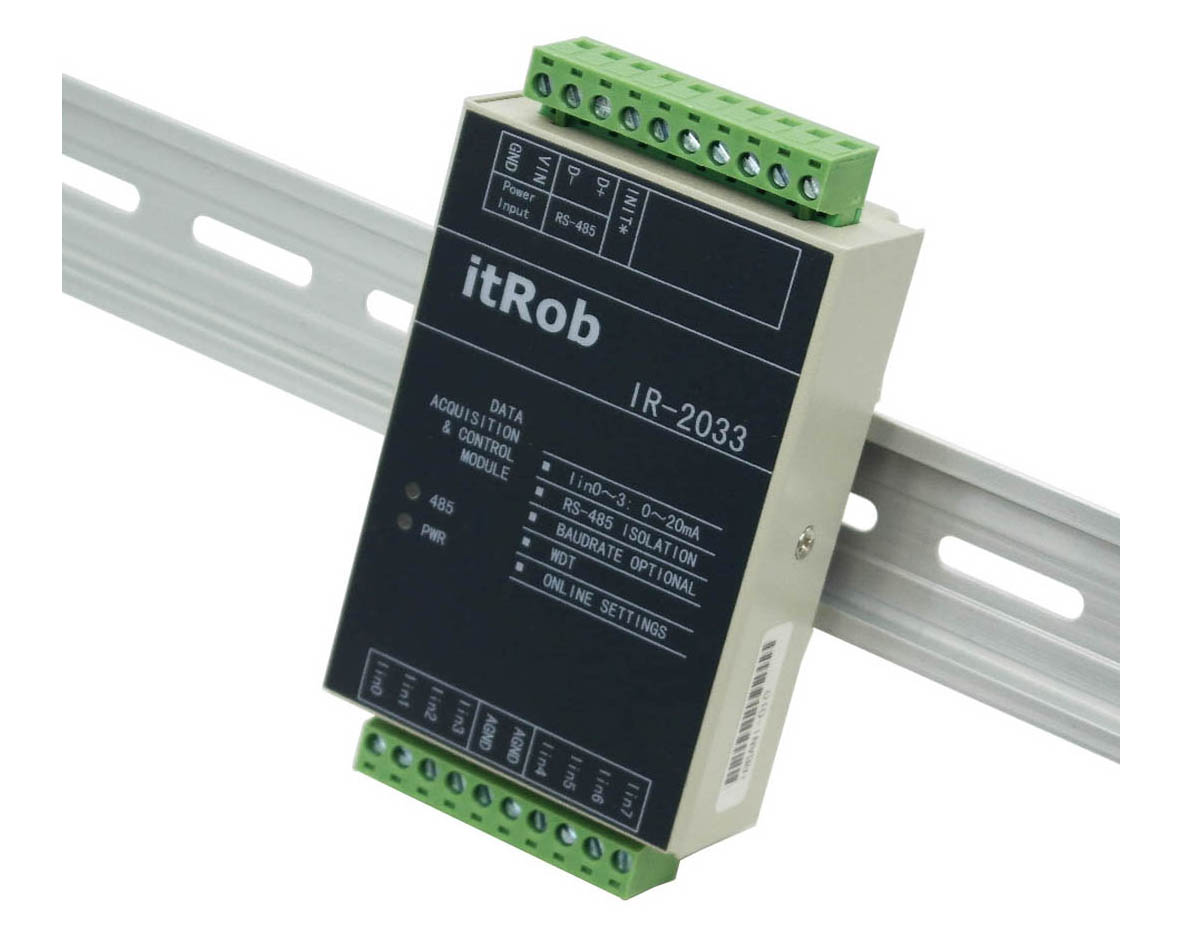

◆安装方式即可以选择标准DIN导轨式安装,也可以选择采用螺丝固定的壁挂式安装方式,具体方式由用户在购买产品时指定。

性能指标:
◆ 输入通道:
    输入通道数量:8路电流
    信号范围:电流通道范围0~20mA。
    输入阻抗:>10Ω。
    测量精度:0.2级
    信号输入方式:共模(单端)输入方式,8路电流通道共用信号地AGND。
    AD采样位数:16位
    采样速率:5400sps(输出真有效值)
    数据更新周期:1.2s
    过载能力:电流通道:1.2倍量程可正确测量,过载2倍量程输入1s不损坏。

◆ 通讯口RS-485:
    接口信号:D+、D-(两线半双工)
    通讯速率(单位:bps):1200、2400、4800、9600、19200、38400、57600、115200,用户可通过命令设置模块的通讯波特率。
    防雷保护启动电压:7~8V
    防雷保护容量:600W
    光电隔离保护:3000Vrms
    带载点数:一条RS-485总线可最多挂接32个模块,如果用户使用的模块数量超过32个,可通过RS-485中继器(如IR-1301S)或RS-485分配器(如IR-1305A)来扩展RS-485网络。

◆ 通讯协议:支持两种协议,IRASCII协议和ModbusRTU协议。
◆ 指令数量:IRASCII协议命令9条; ModbusRTU协议命令10条。
◆ 地址范围:IRASCII协议地址范围00~FF(共256个地址)。
             ModbusRTU协议协议地址范围01~F7(共247个地址)。
◆ 最小无故障时间:100000小时
◆ 功耗:1.1W
◆ 输入电源电压:+9V~+30VDC
◆ 温度:-20℃~70℃
◆ 湿度:5%~90% 无冷凝
◆ 安装方式:标准DIN导轨卡装或壁挂式安装(由用户在购买产品时指定)
◆ 体积/尺寸:(参见说明书)
