IR-2033 8路电流输入模块(8路电流(0～20mA/4～20mA))典型应用



  典型应用：计算机通过RS-485与IR-2033连接实现对温度信号的采集

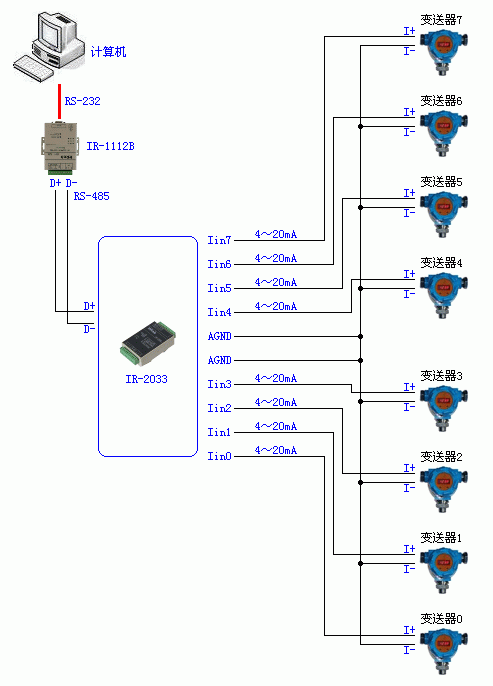

( 图 1 )

  说明：本例中的计算机的通讯接口为标准的RS-232接口，需要连接一个RS-232转RS-485转换器将RS-232信号转换成RS-485信号。本例使用的转换器为IR-1112B。

    本例为IR-2033模拟量数据采集模块的典型应用。
    如图1所示，现场有8个温度采集点，有8个温度传感器分别采集这8个点的温度，由于这8个温度传感器直接包含了可以输出标准信号(4-20mA)的变送器，因此可以直接将变送器输出的两线制信号(4-20mA)直接连接到IR-2033模块的模拟电流输入端，正好可以实现对这8个温度采样点的温度采集。

    另外还要注意一点，IR-2033的输入采用带公共端(AGND)的共模输入方式，其接线方式如图1所示。
