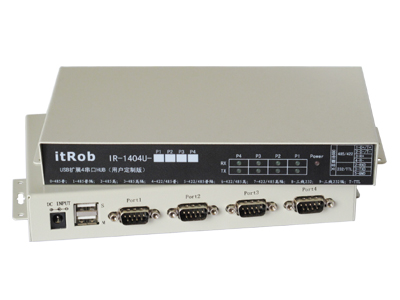

型号:IR-1404U
名称:用户可定制型USB转四串口HUB(可根据用户要求指定每个串口的类型)
产品简介:

   IR-1404U是IR-1404系列中的功能强大且配置灵活的用户可定制型号。用户可通过给每个扩展串口指定子型号的方式单独指定IR-1404U的4个扩展串口的各种特性。这些特性如下:
1. 串口的接口类型(如三线RS-232、RS-485、自适应型RS-422/485以及三线TTL)。
2. 串口隔离方式(带隔离或不带隔离)。
3. 串口通信速率(常规速率或高速)。
   如表1所示。

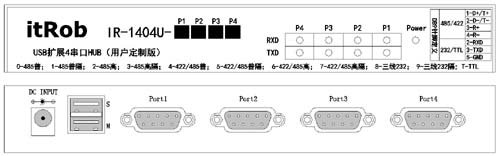

   如图1所示在IR-1404U的前面板上,在型号IR-1404U的后面有4个子型号方框,这4个子型号可从表1中的子型号中任选其一,异特路公司可根据用户指定的4个子型号分别对4个扩展串口Port1、Port2、Port3、Port4进行定制。


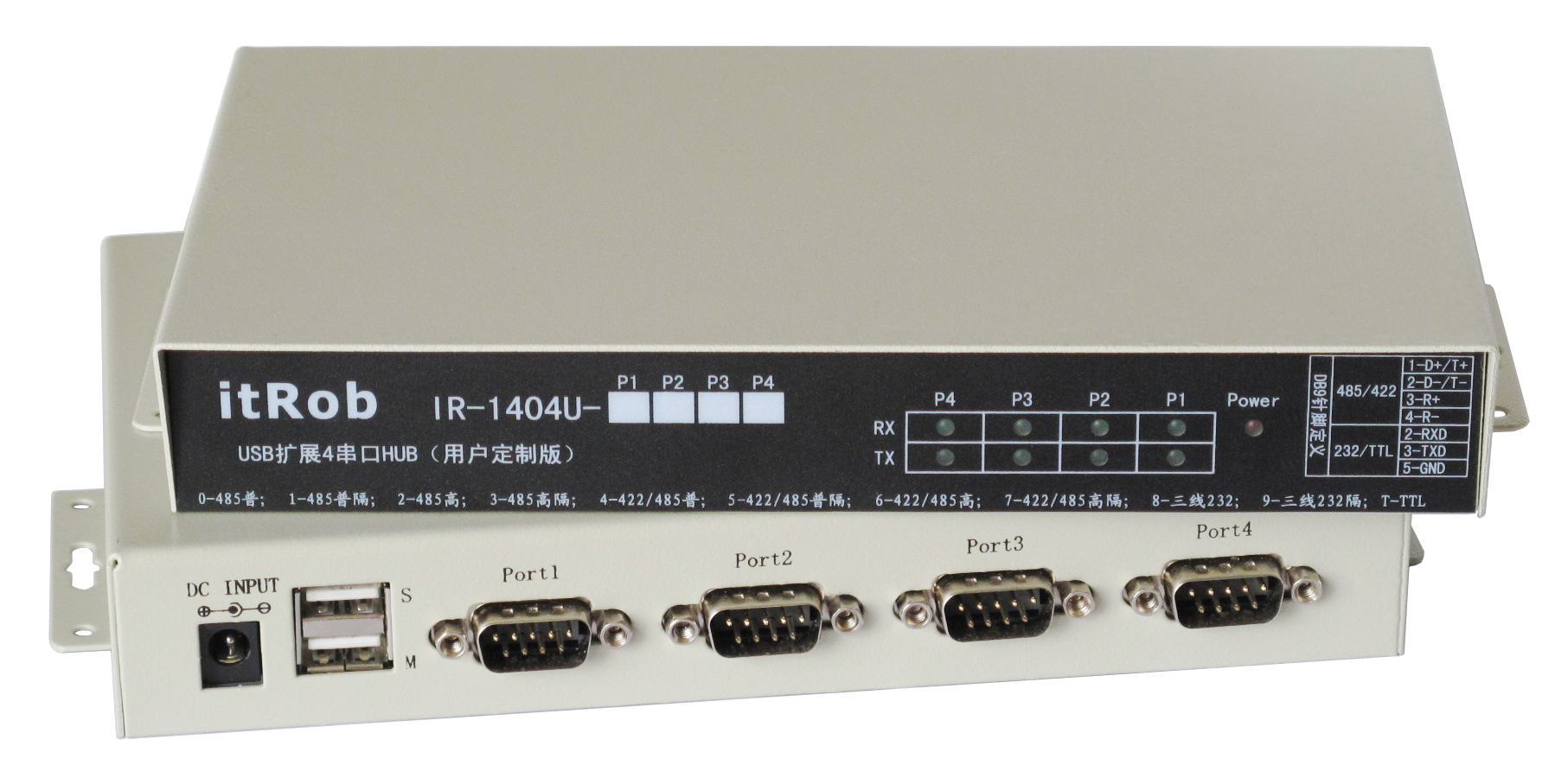

(图1)


    IR-1404U可选择的子型号如表1所示:



特  性  说  明
接 口
隔离
速 率
DB9针脚定义
防雷
0
RS-485
-
常规(<115.2Kbps) (1)D+,(2)D-,(5)GND
300W
1
RS-485
常规(<115.2Kbps) (1)D+,(2)D-,(5)GND
300W
2
RS-485
-
高速(<3Mbps) (1)D+,(2)D-,(5)GND
300W
3
RS-485
高速(<3Mbps) (1)D+,(2)D-,(5)GND
300W
4
RS-485/422
-
常规(<115.2Kbps) (1)D/T+,(2)D/T-,(3)R+,(4)R-,(5)GND
300W
5
RS-485/422
常规(<115.2Kbps) (1)D/T+,(2)D/T-,(3)R+,(4)R-,(5)GND
300W
6
RS-485/422
-
高速(<3Mbps) (1)D/T+,(2)D/T-,(3)R+,(4)R-,(5)GND
300W
7
RS-485/422
高速(<3Mbps) (1)D/T+,(2)D/T-,(3)R+,(4)R-,(5)GND
300W
8
三线RS-232
-
常规(<115.2Kbps) (2)RXD,(3)TXD,(5)GND
300W
9
三线RS-232
常规(<115.2Kbps) (2)RXD,(3)TXD,(5)GND
300W
T
三线TTL
-
常规(<230Kbps) (2)RXD,(3)TXD,(5)GND
300W
(表1)

   下面举例说明用户可定制型号IR-1404U的子型号的定制方法。
   假设某用户想定制一台IR-1404U,其中Port1口为带隔离功能的三线232接口,Port2口为带隔离功能的485接口且是常规速率,Port3口为不带隔离功能的高速422/485自适应接口,Port4口为不带隔离功能的TTL接口。那么这款IR-1404U的4位子型号应为916T,相应的完整的型号为IR-1404U-916T。

说明:IR-1404系列的已有固定型号IR-1404C/CG/F/FG都可以通过IR-1404U定制出来,也就是说这4个型号其实只是可定制型号IR-1404U的一个子集。比如IR-1404C其实就是用户可定制型的IR-1404U-0000,而IR-1404CG就是用户可定制型的IR-1404U-1111。但IR-1404A除外,因为IR-1404A的4个扩展232口都是9线全信号的232接口,而定制型IR-1404U的232口只能是三线232口,就是说用户无法定制IR-1404U的某个口为全信号的232口,而如果想使用全信号的232口用户只能选择IR-1404A,这点用户要注意!
   IR-1404U的子型号对应的串口特性以及在DB9上的针脚定义在IR-1404U的前面板上也有简单标注。
   另外,所有子型号对应的接口都具备300W防雷保护,且无论何种子型号的组合IR-1404U的功耗都不会超过1.2W。

使用说明:

    IR-1404U在使用时首先需要在计算机端安装驱动程序。当再次插入IR-1404U以后系统会自动建立4个虚拟串行端口(比如:COM5、COM6、COM7、COM8,这4个串行口可以通过Windows系统的设备管理器查看)。用户只需要将其应用程序映射到该虚拟串口即可,而不需要对应用软件做任何更改,非常方便。



应用领域:
◆工控自动化系统
◆PLC和PLD
◆监视智能化系统
◆POS刷卡机、收款机系统
◆数据采集、控制系统等
