典型应用:


假设某用户想定制IR-1404U的4个扩展串口为如下形式:
  Port1口为带隔离功能的三线RS-232接口。
  Port2口为带隔离功能的RS-485接口。
  Port3口为带隔离功能的RS-422接口。
  Port4口为TTL信号接口。
  则IR-1404U的子型号应为915T,定制后的完整型号应为IR-1404U-915T。

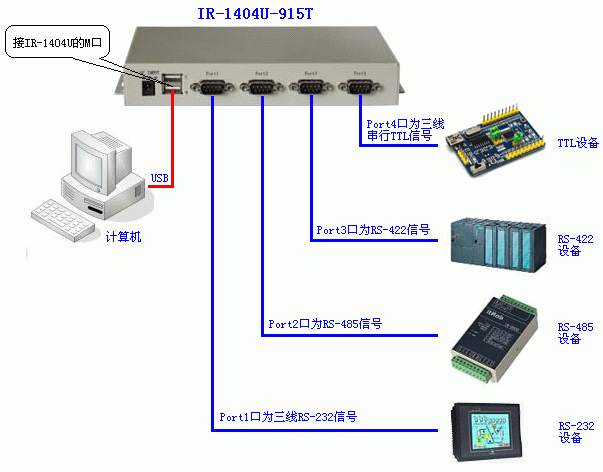

  如图1所示为IR-1404U-915T与设备和计算机的连接示意图。


( 图 1 )

说明:图1中IR-1404U-915T的USB口的M口与计算机的USB口相连,而USB口的S口可以不用也可以连接其它USB设备。同时通过设备的功耗可知在大多数情况下IR-1404U的备用电源输入口不用外接电源,计算机的USB口完全具备给IR-1404U供电的能力,此时IR-1404U可以正常、可靠而稳定的工作。
