产品简介 |
||||||||||||||||||||||

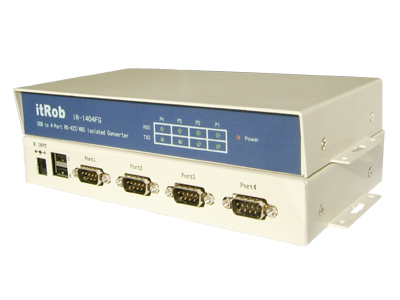

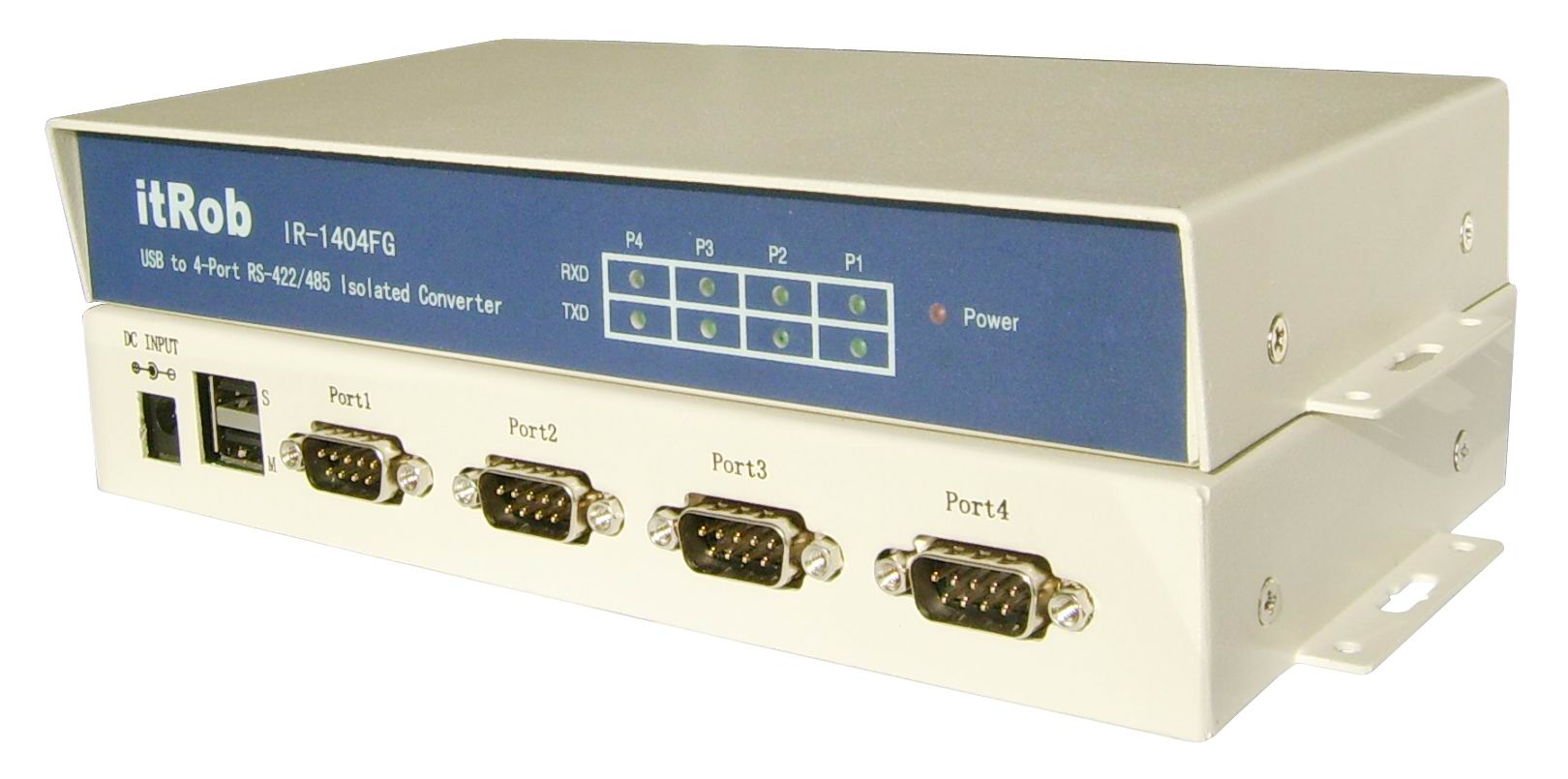

IR-1404FG是一款通过USB扩展出4路独立RS-422/485接口(光电隔离型)以及一个USB2.0下行接口(可以连接其它USB设备)的转换/扩展设备。智能接口复用技术(也叫RS-422/485自适应技术)使得其可以轻松实现USB接口的电脑主机与多路RS-422/485总线系统/设备相连，而无须用户做任何设置。
以上6种型号产品的驱动程序完全相同。 |
||||||||||||||||||||||
| 产品特点 | ||||||||||||||||||||||
| ◆ 主从USB口(主口)符合USB2.0标准。 ◆ USB总线供电，无须外接电源(本产品为了防止少数计算机因为USB口供电能力弱而导致产品无法正常工作还在IR-1404FG上提供了一个备用电源接口)。 ◆ 可同时扩展4个标准RS-422(4线全双工)/485(2线半双工)串行接口。 ◆ 自适应RS-422/485通讯，无论设备是422还是485直接接上即可使用，无须用户做任何设置，非常方便！！！ ◆ 在提供4个独立串口的同时还提供一个下行USB接口(从口)，可连接其它USB设备。 ◆ 透明传输，用户无须更改协议。 ◆ RS-422/485端物理接口为标准DB-9针形式。 ◆ USB端物理接口为标准双USB-AF插座，其中一个为上行USB口(主口)，用于连接计算机；另一个为下行USB口(从口)，用于连接其它USB设备。 ◆ 主USB口标记为M，从USB口标记为S。 ◆ 针对每个RS-422/485口提供发送(TXD)和接收(RXD)以及电源(Power)指示灯，方便用户查看通信状态。 ◆ 多个IR-1404FG可以通过下行USB口相互级连，进一步增加RS-422/485扩展通道的数量。 ◆ 每个独立串口具备3000V光电隔离保护。 ◆ 每个RS-422/485接口内部具备600W/ms防雷保护和15KV静电保护功能。 ◆ 每个RS-422/485接口内部具备100mA过流保护功能。 ◆ 铁质金属外壳，坚固耐用，安装方便。 |
||||||||||||||||||||||
| 性能指标 | ||||||||||||||||||||||
| ◆ 主从USB口完全符合USB2.0标准 ◆ 支持系统：支持Windows98/ME/2000/XP 支持App OS8/OS9 支持Redhat8/9 ◆ RS-422/485端物理接口：标准DB-9针 ◆ RS-422/485端信号定义： 1---(T+/D+)、2---(T-/D-)、3---(R+)、4---(R-)、5---(GND) （说明：前面的编号是DB-9针插头的针脚编号） ◆ 通信波特率：75bps～230kbps ◆ RS-422/485口光电隔离电压3000V ◆ RS-422/485口防雷保护动作电压7V(容量600W/ms) ◆ RS-422/485口静电保护电压15KV ◆ RS-422/485口过流保护电流100mA ◆ USB端物理接口：标准双USB-AF插座 ◆ 备用电源输入电压：+8～30VDC ◆ 功 耗：<1W ◆ 工 作 温 度：-20℃～75℃ ◆ 湿 度：0～95%(不冷凝) ◆ 尺 寸：(参见说明书) |
||||||||||||||||||||||
| 使用说明 | ||||||||||||||||||||||
IR-1404FG在使用时首先需要在计算机端安装驱动程序。当再次插入IR-1404FG以后系统会自动建立4个虚拟串行端口（比如：COM5、COM6、COM7、COM8，这4个串行口可以通过Windows系统的设备管理器查看）。用户只需要将其应用程序映射到该虚拟串口即可，而不需要对应用软件做任何更改，非常方便。 |
||||||||||||||||||||||
| 应用领域 | ||||||||||||||||||||||
| ◆工控自动化系统 ◆PLC和PLD ◆监视智能化系统 ◆POS刷卡机、收款机系统 ◆数据采集、控制系统等 |
||||||||||||||||||||||
