IR-1404FG USB转4口RS-422/485自适应光电隔离转换器典型应用



  典型应用1：用一台IR-1404FG实现通过计算机的一个USB口扩展4路彼此独立的RS-422接口，从而实现对4个独立RS-422网络的通讯与控制

( 图 1 )

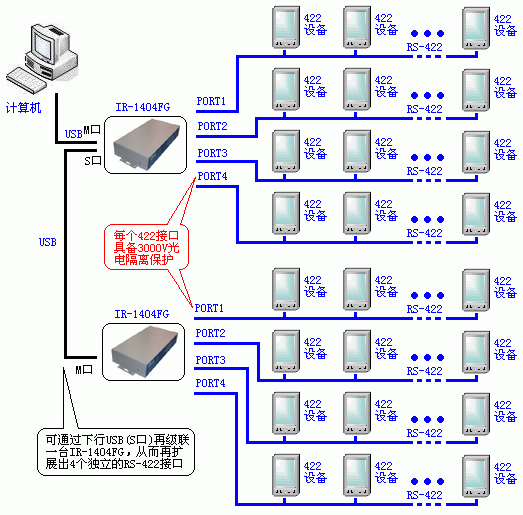

  典型应用2：用两台IR-1404FG级联实现通过计算机的一个USB口扩展8路彼此独立的RS-422接口，从而实现对8个独立RS-422网络的通讯与控制

( 图 2 )

  说明：
   在典型应用2中，虽然使用2台IR-1404FG级联扩展8路独立RS-422接口，但在计算机端仍然只占用1个USB接口，避免了过多占用计算机USB口带来的麻烦。

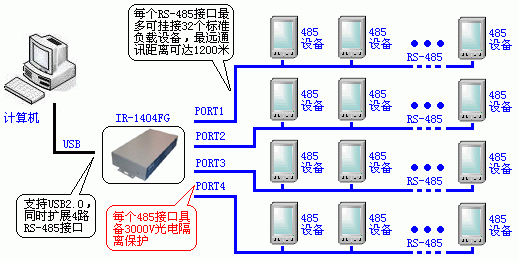

  典型应用3：用一台IR-1404FG实现通过计算机的一个USB口扩展4路彼此独立的RS-485接口，从而实现对4个独立RS-485网络的通讯与控制

( 图 3 )

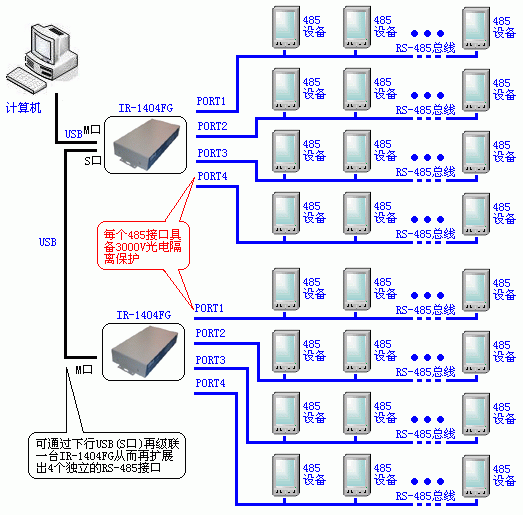

  典型应用4：用两台IR-1404FG级联实现通过计算机的一个USB口扩展8路彼此独立的RS-485接口，从而实现对8个独立RS-485网络的通讯与控制

( 图 4 )

  说明：
   在典型应用4中，虽然使用2台IR-1404FG级联扩展8路独立RS-485接口，但在计算机端仍然只占用1个USB接口，避免了过多占用计算机USB口带来的麻烦。

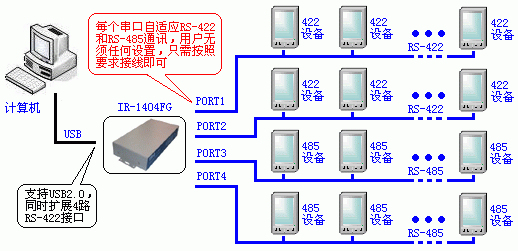

  典型应用5：用一台IR-1404FG实现通过计算机的一个USB口扩展出2路彼此独立的RS-422接口和2路彼此独立的RS-485接口

( 图 5 )

  说明：
   在典型应用5中，IR-1404F的每一个扩展出来的串口既可以作为RS-422接口来用也可以作为RS-485接口来用，用户无须做任何硬件和软件方面的设置。具体是作为422还是485完全由用户通过接线来决定，当用户想让该串口连接422设备/网络时，只需要按照422的要求接线即可（此时DB-9针口的定义为1、2、3、4分别对应422信号的T+、T-、R+、R-）；当用户想让该串口连接485设备/网络时，只需要按照485的要求接线即可（此时DB-9针口的定义为1、2分别对应485信号的D、+D-）

   IR-1404FG可有效防止来至RS-422/485总线的强电、雷击和浪涌信号对计算机的损害。
