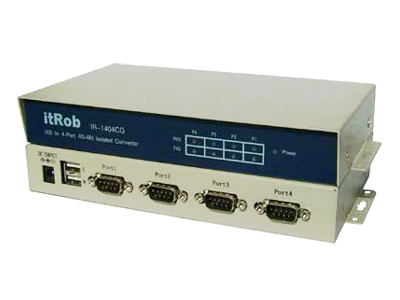

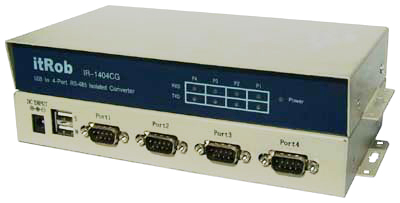

型号:IR-1404CG
名称:USB转四口RS-485转换器(光电隔离型)
产品简介:
    IR-1404CG是一款通过USB扩展出4路独立RS-485接口以及一个USB2.0下行接口(可以连接其它USB设备)的转换/扩展设备。能够使具备USB接口的电脑主机与多路RS-485总线系统/设备相连。
    通常计算机扩展RS-485接口的方法是通过计算机自带串口(RS-232口)接RS-232转RS-485转换器的方式。这种方式遇到的主要问题是:1、目前的计算机上自带的串口(RS-232)越来越少,有些甚至根本没有(如笔记本电脑),这种情况下通过RS-232扩展多路RS-485接口必然带来很大的限制;2、通过RS-232转RS-485转换器的方式要求每个RS-232接口接一个独立的转换器,这种方法不但麻烦而且系统缺乏紧凑性。而IR-1404CG正好可以弥补以上不足。



    IR-1404系列产品中一共包括6个基本型号,具体区别如下:
型 号
功 能
隔离功能
IR-1404A USB扩展4路RS-232转换器
-
IR-1404C USB扩展4路RS-485转换器
-
IR-1404CG USB扩展4路RS-485转换器
3000V隔离
IR-1404F USB扩展4路RS-422/485自适应转换器
-
IR-1404FG USB扩展4路RS-422/485自适应转换器
3000V隔离
IR-1404U 用户可定制型USB转4串口转换器
参见子型号


以上6种型号产品的驱动程序完全相同。



产品特点:

◆ 主从USB口(主口)符合USB2.0标准。
◆ USB总线供电,无须外接电源(本产品为了防止少数计算机因为USB口供电能力弱而导致产品无法正常工作还在IR-1404C上提供了一个备用电源接口)。
◆ 可同时扩展4个标准RS-485串行接口(2线半双工:D+、D-)。
◆ 每个RS-485接口具备3000V光电隔离和600W浪涌保护。
◆ 在提供4个串口的同时还提供一个下行USB接口(从口),可连接其它USB设备。
◆ 透明传输,用户无须更改协议。
◆ RS-485端物理接口为标准DB-9针形式。
◆ USB端物理接口为标准双USB-A插座,其中一个为上行USB口(主口),用于连接计算机;另一个为下行USB口(从口),用于连接其它USB设备。
◆ 主USB口标记为M,从USB口标记为S。
◆ 针对每个RS-485口提供发送(TXD)和接收(RXD)以及电源(Power)指示灯,方便用户查看通信状态。
◆ 多个IR-1404CG可以通过下行USB口相互级连,进一步增加RS-485扩展通道的数量。
◆ 每个RS-485接口内部具备600W/ms防雷保护和15KV静电保护功能。
◆ 每个RS-485接口内部具备100mA过流保护功能。
◆ 铁质金属外壳,坚固耐用,安装方便。



性能指标:

◆ 主从USB口完全符合USB2.0标准
◆ 支持系统:支持Windows98/ME/2000/XP
             支持App OS8/OS9
             支持Redhat8/9
◆ RS-485端物理接口:标准DB-9针
◆ RS-485端信号定义: 1---(D+)、2---(D-)、5---(GND)
   (说明:前面的编号是DB-9针插头的针脚编号)
◆ 通信波特率:75bps~230kbps
◆ RS-485接口光电隔离电压3000V
◆ RS-485口防雷保护动作电压7V
◆ RS-485口防雷保护容量600W/ms
◆ RS-485口静电保护电压15KV
◆ RS-485口过流保护电流100mA
◆ USB端物理接口:标准双USB-A插座
◆ 备用电源输入电压:+8~30VDC
◆ 功 耗:<1W
◆ 工 作 温 度:-20℃~75℃
◆ 湿 度:0~95%(不冷凝)
◆ 尺 寸:(参见说明书)



使用说明:

    IR-1404CG在使用时首先需要在计算机端安装驱动程序。当再次插入IR-1404CG以后系统会自动建立4个虚拟串行端口(比如:COM5、COM6、COM7、COM8,这4个串行口可以通过Windows系统的设备管理器查看)。用户只需要将其应用程序映射到该虚拟串口即可,而不需要对应用软件做任何更改,非常方便。



应用领域:
◆工控自动化系统
◆PLC和PLD
◆监视智能化系统
◆POS刷卡机、收款机系统
◆数据采集、控制系统等
