IR-1404CG USB转4口RS-485光电隔离转换器典型应用

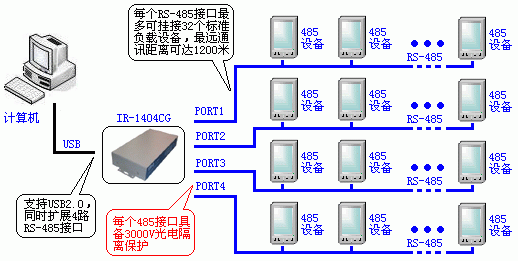

  典型应用1：用一台IR-1404CG实现通过计算机的一个USB口扩展4路彼此独立的RS-485接口，从而实现对4个独立RS-485网络的通讯与控制

( 图 1 )

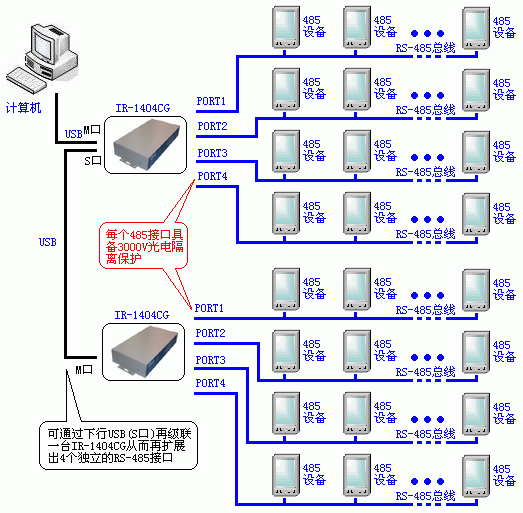

  典型应用2：用两台IR-1404CG级联实现通过计算机的一个USB口扩展8路彼此独立的RS-485接口，从而实现对8个独立RS-485网络的通讯与控制

( 图 2 )

  说明：
   在典型应用2中，虽然使用2台IR-1404CG级联扩展8路独立RS-485接口，但在计算机端仍然只占用1个USB接口，避免了过多占用计算机USB口带来的麻烦。

   IR-1404CG可有效防止来至RS-485总线的强电、雷击和浪涌信号对计算机的损害。
