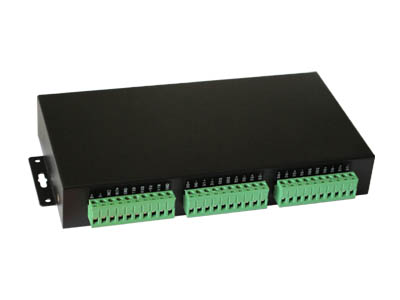

型号:IR-1308P
名称:工业级1路分8路8口RS-485智能通道可控分配器(通道带地址)

IR-1308P是国内第一款端口可设地址的1分8路RS-485分配器!!!

说明书下载      典型应用

产品简介:
    IR-1308P是一款通道可编程智能型1分8路RS-485分配器,也叫通道带地址的RS-485分配器或切换器。其独特的通道可编程(也叫通道可编址或通道可选)功能允许用户通过主口向IR-1308P发送ASCII格式的通道控制命令以使指定的通道导通或 关闭。
    IR-1308P的通信口由1个主口和8个从口组成。主口端提供一个两线RS-485接口和一个三线RS-232接口;从口端则提供8个两线RS-485接口。IR-1308P可以有效的实现计算机与多个不带地址的RS-485设备的通讯以及扩展已有485设备的地址空间。
    IR-1308P内部有微控制器(单片机)负责执行通道命令。单片机每时每刻监听由主口输入的数据流,一旦发现数据流中有可以执行的命令(一般为通道控制命令)便立刻执行该命令并产生相应的切换动作。为了增强系统的可靠性,IR-1308P内部还设有独立的硬件看门狗(HWDT)电路,因此在实际应用中用户不用担心设备死机的问题。
    用户在使用IR-1308P之前需要事先对其进行必要的参数设置。这些参数有通信波特率、起始通道号、起始通道地址、8个从口的上电初始状态值以及设备编号。参数的具体含义及设置方法详见说明书。

    众所周知,常规的485分配器的一般具备如下4大功能:
隔离:有效隔离RS-485网络的主从端,从而有效保护主机免受雷击、浪涌、以及地电位差导致的环流等带来的损害。
中继:可以有效延长RS-485网络的通讯距离。
扩展:可以实现1路RS-485到8路RS-485的扩展,成倍增加网络内RS-485设备的数量。
转换:可以实现1路RS-232到8路RS-485的转换。
    而IR-1308P除了具备上述4大常规功能外还具备通道控制功能。通过发送命令可使某个指定的下行RS-485通道导通或关闭。这也是IR-1308P最独具特色的功能。


特  点:

◆ 主口端提供一个两线RS-485接口和一个三线RS-232接口,用户使用时接哪个口都可以。
◆ 从口端可扩展出8路两线RS-485接口。
◆ RS-485信号端具备100mA过流保护和600W防雷防浪涌保护。
◆ 每个通道在导通时其传输波特率是自适应的,范围为0bps~120kbps,但IR-1308P接收指令时也就是内部的MCU的工 作波特率需要事先设定。

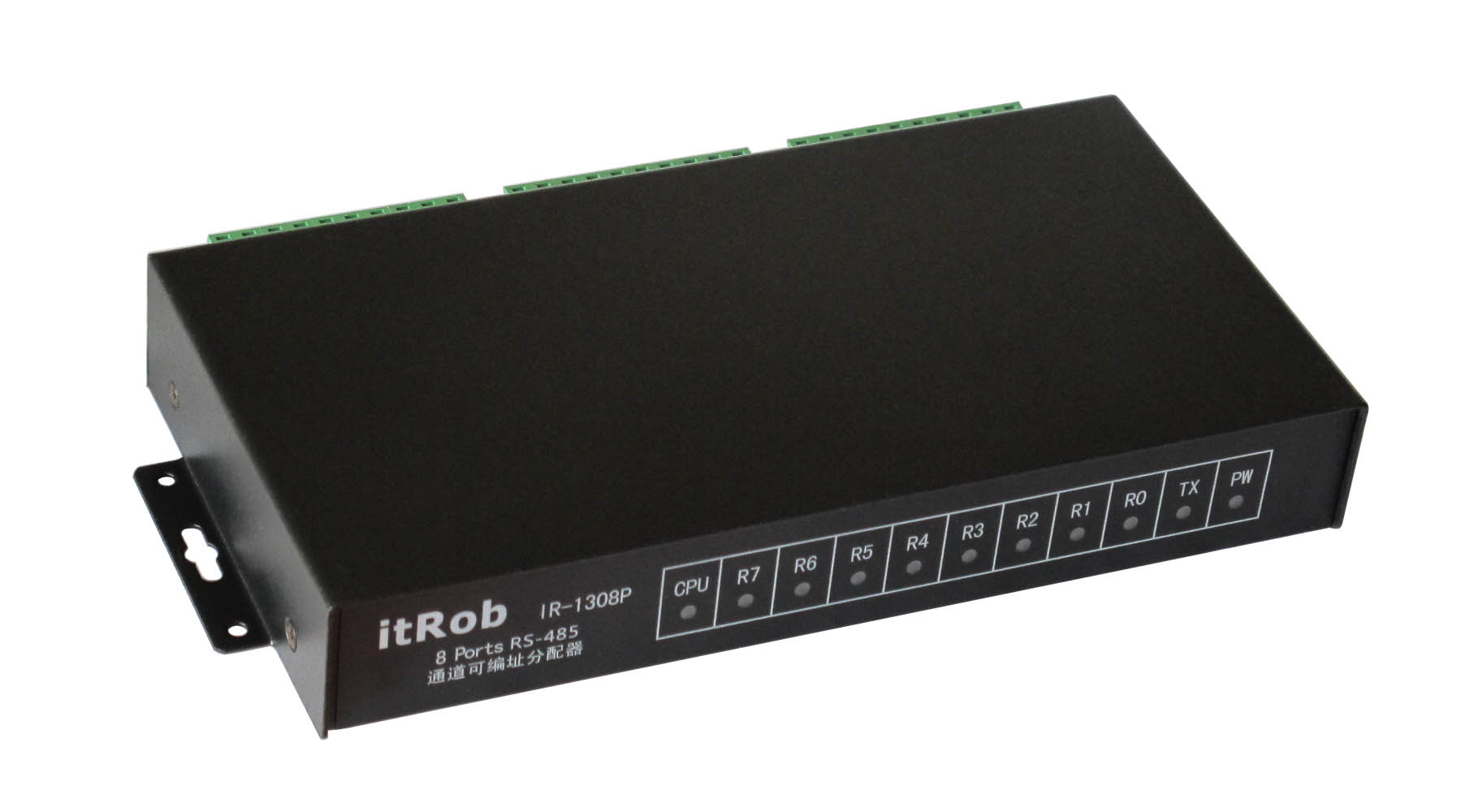

◆ 前面板提供电源指示灯(PW)、发送指示灯(TX)、接收指示灯(R0~R7)和CPU工作状态指示灯(CPU),方便用户查看设 备工作状态。

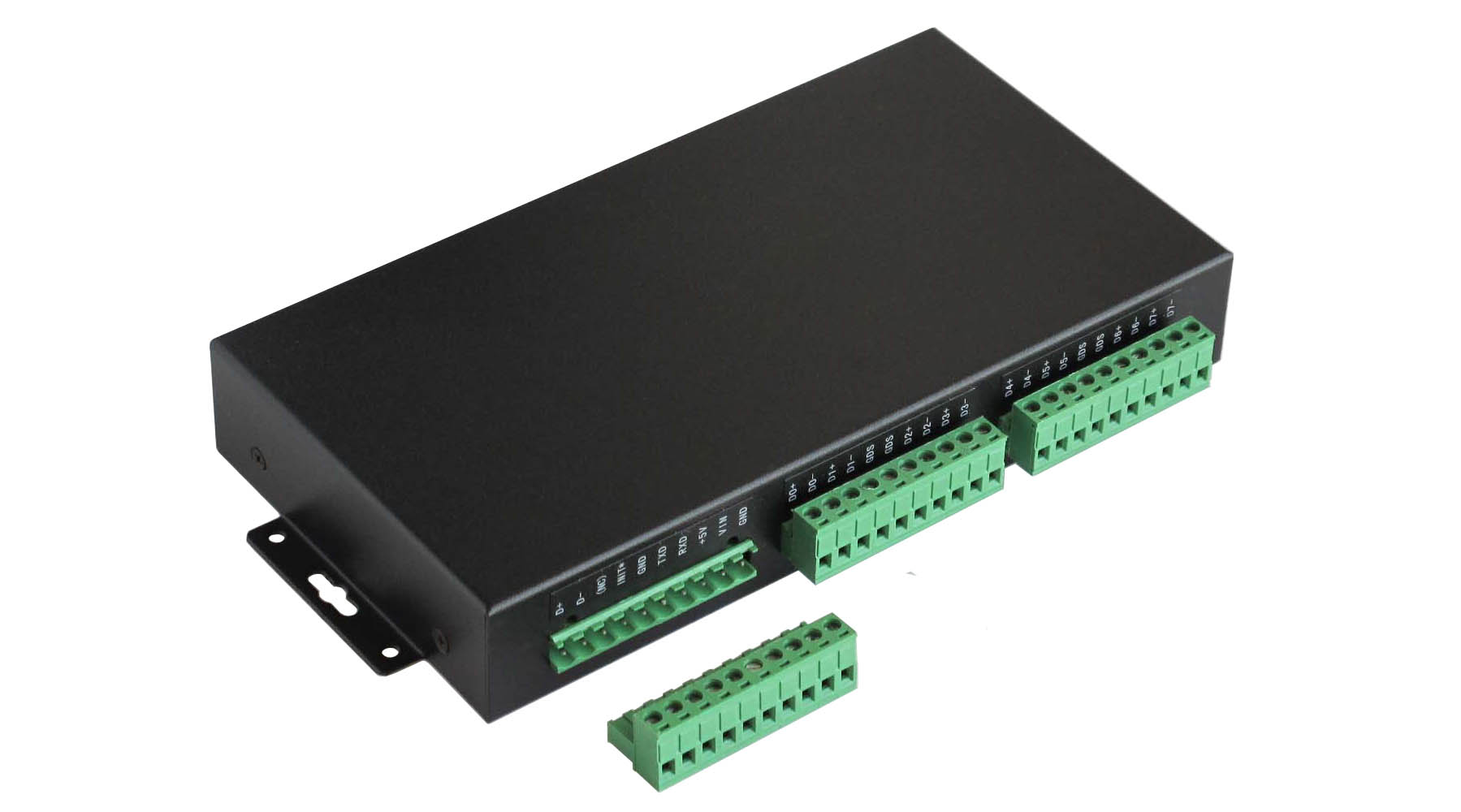

◆ RS-485接口采用接线端子,方便用户接线。
◆ 宽范围电源供电电压,电压范围+8V~+30VDC。
◆ 电源供电接口也采用接线端子。
◆ 独创的通道编址技术,用户可对下行通道(从口)设定地址,地址范围为0x00~0xFF。
◆ 每个下行通道(从口)除了可设置为可控通道(可控制通道的开或关)外,还可以设置为常开通道,通过常开通道可将2台或多台IR-1308P级联以实现对更多(超过8个)通道进行控制。通过级联的方式可控的通道数量最多可达256个。
◆ 共有8条ASCII格式命令,3条工作命令(通道控制命令和回显命令)、4条参数设置命令和1条设备版本信息读取命令。
◆ 内部有独立的硬件看门狗电路(HWDT),有效防止程序跑飞导致的设备死机,使设备的工作更加稳定。
◆ 参数设置采用向IR-1308P发命令的方式实现,所有的设置参数全部保存于内部的EEPROM中,重新上电后自动载入。
◆ 初始化端子INIT*即可以回复设备出厂参数也可以有效保护已设置的参数。
◆ 合金材质的外壳可有效防止电磁干扰,散热良好、坚固耐用。
◆ 使用简单。用户只要理解IR-1308P的工作原理,并且具备串口编程能力,则使用起来是非常简单和容易的。


性能指标:
◆接口标准 符合EIA/TIA RS-232和RS-485标准
◆通道数量 主口:1个RS-232口,1个RS-485口
           从口:8个RS-485口
◆工作方式 RS-485端:两线(D+、D-)半双工
           RS-232端:三线(TxD、RxD、GND)半双工
◆通信速率 通道速率:50~120Kbps (自适应)
           指令速率:1200、2400、4800、9600、19200、38400、57600、115200(软件可设)
◆通信距离 RS-485:0~2Km (距离越远速率越低)
           RS-232:0~15m
◆防雷 启动电压:6.8V
       防雷容量 600W/ms
◆静电保护 15KV
◆指令 格式:ASCII格式
       数量:8条(2条通道控制命令+1条回显命令+4条设置命令+1条读版本信息命令)
◆最小无故障工作时间 >100000小时
◆电源电压 +8V~+30VDC(具备电源反接保护功能)
◆静态功耗 <2W

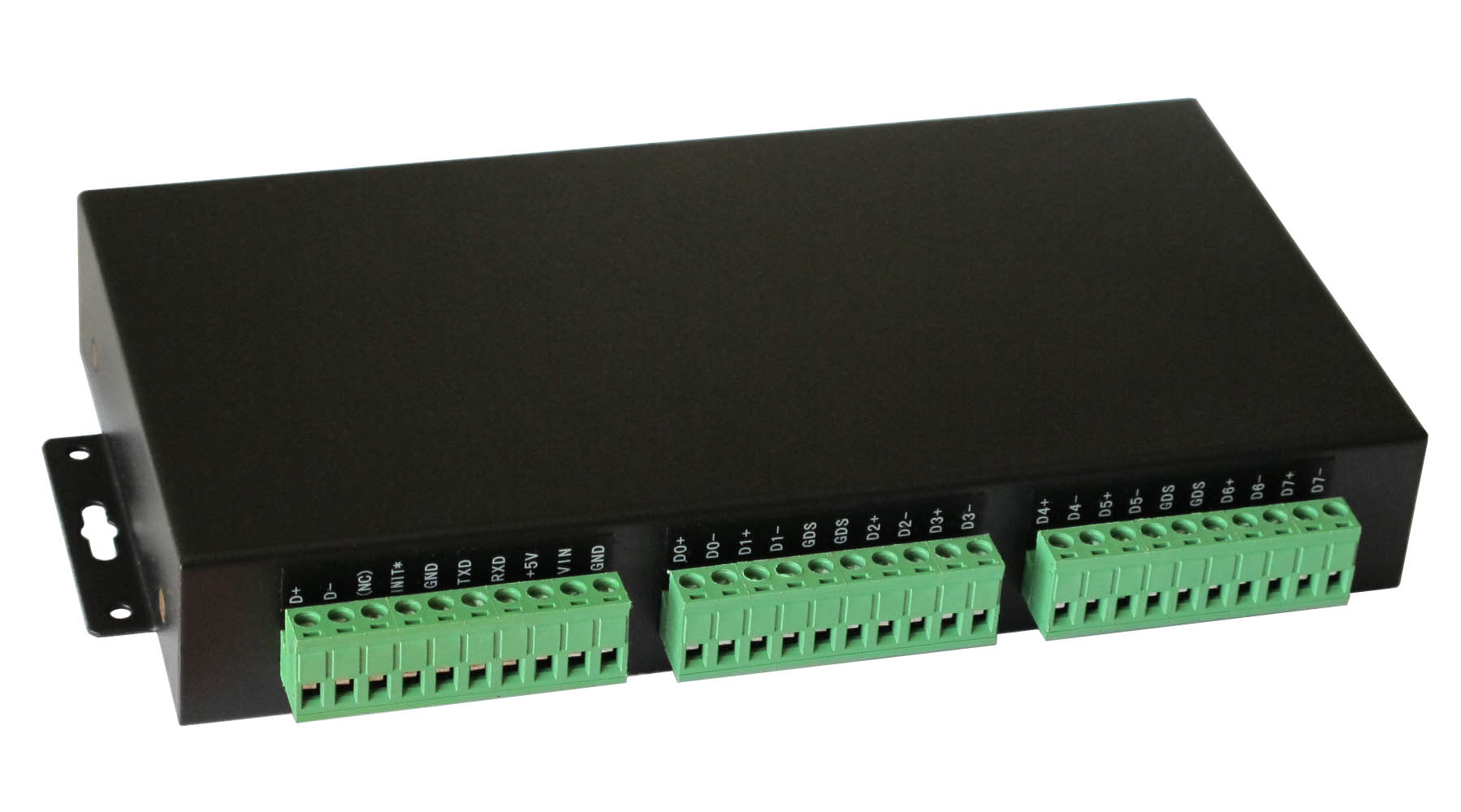

◆物理接口 信号端和电源端一律为10位一体式接线端子
◆指示灯 1个电源灯(PW)、1个发送灯(TX)、8个接收灯(R0~R7)、1个CPU工作状态指示灯(CPU)
◆环境温度 -40℃~85℃
◆环境湿度 0~95%
◆安装方式 桌面安装/壁挂式安装
◆尺 寸:(参见说明书)
