    IR-1308P的应用主要体现在如下两个方面---1、实现主机与多台不带地址的485设备通讯;2、扩展已有485设备的地址空间。下面针对上述两个方面距离说明IR-1308P的典型应用。

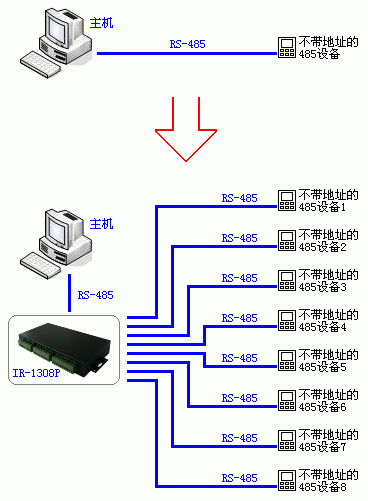

典型应用1:通过一台IR-1308P连接多台不带地址的RS-485设备



(图 1)

说明:
    1.有些采用485通讯的仪器仪表或设备厂家由于一些原因将RS-485设备设计成不带地址的,这样计算机通过一个串口只能与一台这样的485设备通讯(如图1的上图所示),若要通过一个串口与多个这样的485设备通讯则会遇到问题。此时用常规的485分配器是不能解决问题的,而采用IR-1308P可以很好的解决这个问题(如图1的下图所示)。
    2.IR-1308P的主口同时具备RS-485口和RS-232口,因此可以根据主机具备的接口而选择匹配的接口,给应用带来了更大的灵活性。
    3.IR-1308P的原理是通过主机给IR-1308P发送命令的方式切换8个485通道的开关状态,从而来实现主机与多个不带地址的485设备通讯而不产生冲突。因此,用户在使用IR-1308P解决上述问题时必须具备串口编程的能力。

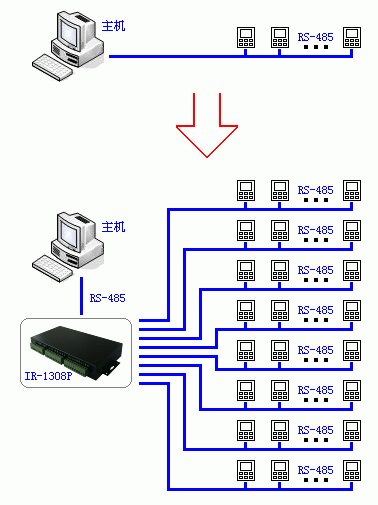

典型应用2:通过1台IR-1308P扩展已有RS-485设备的地址空间


(图 2)

说明:IR-1308P可以将RS-485设备的地址空间最大扩大到8倍。比如若485设备原来的地址空间为256个,则通过IR-1308P扩展后的地址空间可以达到最大256*8=2048个地址。
