产品中心->RS-232/422/485隔离中继与扩展设备->IR-1308A

RS-232/422/485隔离中继与扩展设备

型号:IR-1308A
名称:工业级8口RS-485隔离分配器(主从隔离)
产品简介:
    IR-1308A是一款1路分8路RS-485工业级光电隔离型总线分配器/集线器。可通过1路485口扩展出8路具备独立驱动能力的485接口,同时还可以实现1路232接口转换成8路485的功能。可以有效的实现RS-485网络的中继、扩展与隔离。
    IR-1308A的通信口分为“主口”和“从口”。主口端同时提供RS-485和RS-232两种接口;从口端则是8个具备独立驱动能 力的RS-485接口。该产品是专门针对工业环境而设计的,对于那些要求高可靠性和安全性的场合尤其适合。光电隔离功能可以有效使RS-485主从设备之间彼此隔离开来,避免因主从设备间的地电位差、以及静电、雷击和浪涌给RS-485主 从设备造成的损害,同时也有效的避免了主从设备端的地电位差而在设备间产生的地环流对RS-485设备造成的损害。
    IR-1308A的4大功能:
隔离:有效隔离RS-485网络的主从端。
中继:可以有效延长RS-485网络的通讯距离。
扩展:可以实现1路RS-485到8路RS-485的扩展,成倍增加网络内RS-485设备的数量。
转换:还可以实现1路RS-232到8路RS-485的转换。
    另外,IR-1308A在具备光电隔离功能的同时,还在每个RS-485口加入了100mAPTC过流保护和600W TVS浪涌保护,使RS-485系统更安全,同时也增加了产品自身的使用寿命。

特  点:

◆ 主口端同时提供RS-232和RS-485两种接口
◆ 从口端可扩展出8路RS-485接口
◆ 3000V光电隔离保护
◆ 每个RS-485信号端具备120mA过流保护和600W防雷防浪涌保护
◆ 采用先进的自动流控技术,自动侦测RS-485信号流向,无须其它硬件流控信号,用户无须更改软件
◆ 宽范围电源供电电压,电压范围+8V~+30VDC
◆ 透明传输、波特率自适应(50bps~120kbps )

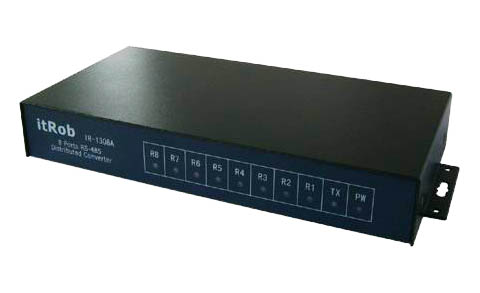

◆ 分别提供发送指示灯(TX)、接收指示灯(R1~R8)和电源指示灯(PW),方便用户查看设备工作状态
◆ 外壳采用合金外壳,有效防止电磁干扰、散热良好、坚固耐用
◆ 安装方式为壁挂式和桌面式安装

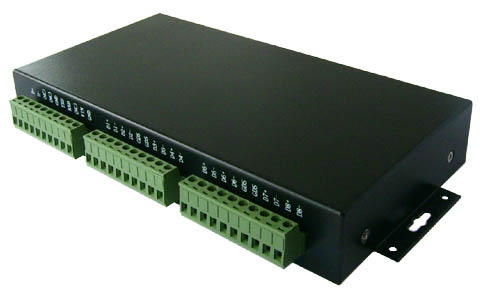

◆ 所有信号端和电源端的物理接口为一体式10位接线端子,方便用户现场接线


性能指标:
◆接口标准 符合EIA/TIA RS-232和RS-485标准
◆工作方式 RS-485端:两线(D+、D-)半双工
RS-232端:三线(TxD、RxD、GND)半双工
◆通信速率 50~120Kbps (自适应)
◆支持点数 每个RS-485口支持最大32个节点(标准负载)
(要支持更多节点可以定做)
◆通信距离 RS-485:0~2Km (距离越远速率越低)
RS-232:0 ~15m
◆流控方式 自动流控(无须其它流控信号)
◆隔离电压 3000V
◆防雷电压 7V
◆防雷容量 600W/ms
◆静电保护 15KV
◆供电方式 外部供电
◆电源电压 +8V~+30VDC
◆物理接口 信号端和电源端一律为10位一体式接线端子
◆指示灯 1个发送灯、8个接收灯、1个电源灯
◆传输介子 普通平行线或双绞线
◆安装方式 壁挂式安装
◆环境温度 -40℃~85℃
◆环境湿度 0~95%
◆尺 寸:(参见说明书)
