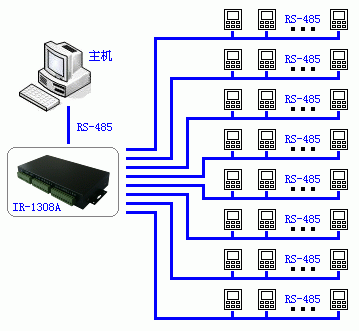

典型应用1:通过一台IR-1308A扩展出8路RS-485通路



(图 1)

说明:
    1.每台IR-1308A除了可扩展出8路RS-485通路的功能外,每个485通路还有RS-485中继和延长的作用,相当于8台RS-485中继器并联。
    2.IR-1308A的主口同时具备RS-485口和RS-232口,因此可以根据主机具备的接口而选择匹配的接口,给应用带来了更大的灵活性。

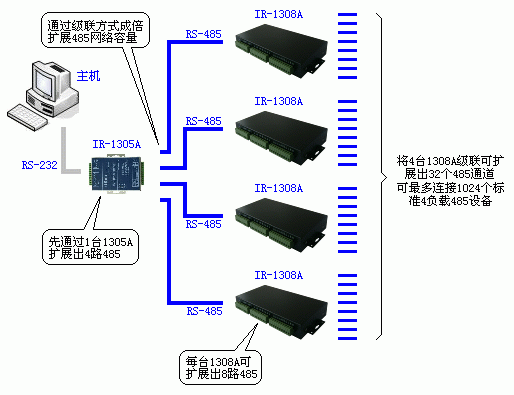

典型应用2:使用4台IR-1308A与一台IR-1305A级联的方式扩展出32路RS-485通路


(图 2)

说明:
    1.分配器的级联是非常灵活的,可用1个1305A级联4台1308A的方式,也可以用1台1308A级联8台1305A的方式,等等。
    2.每台IR-1308A还可以与异特路公司的其它产品,如:IR-1301/1302等组合使用,更加灵活的扩展RS-485网络。
