型号:IR-1305A
名称:工业级4口RS-485隔离分配器(主从隔离)







用户手册:《IR-1305A用户使用手册》
典型应用:IR-1305A典型应用

 产品简介

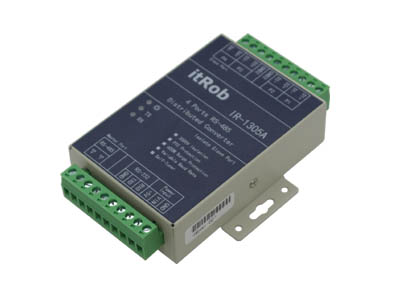

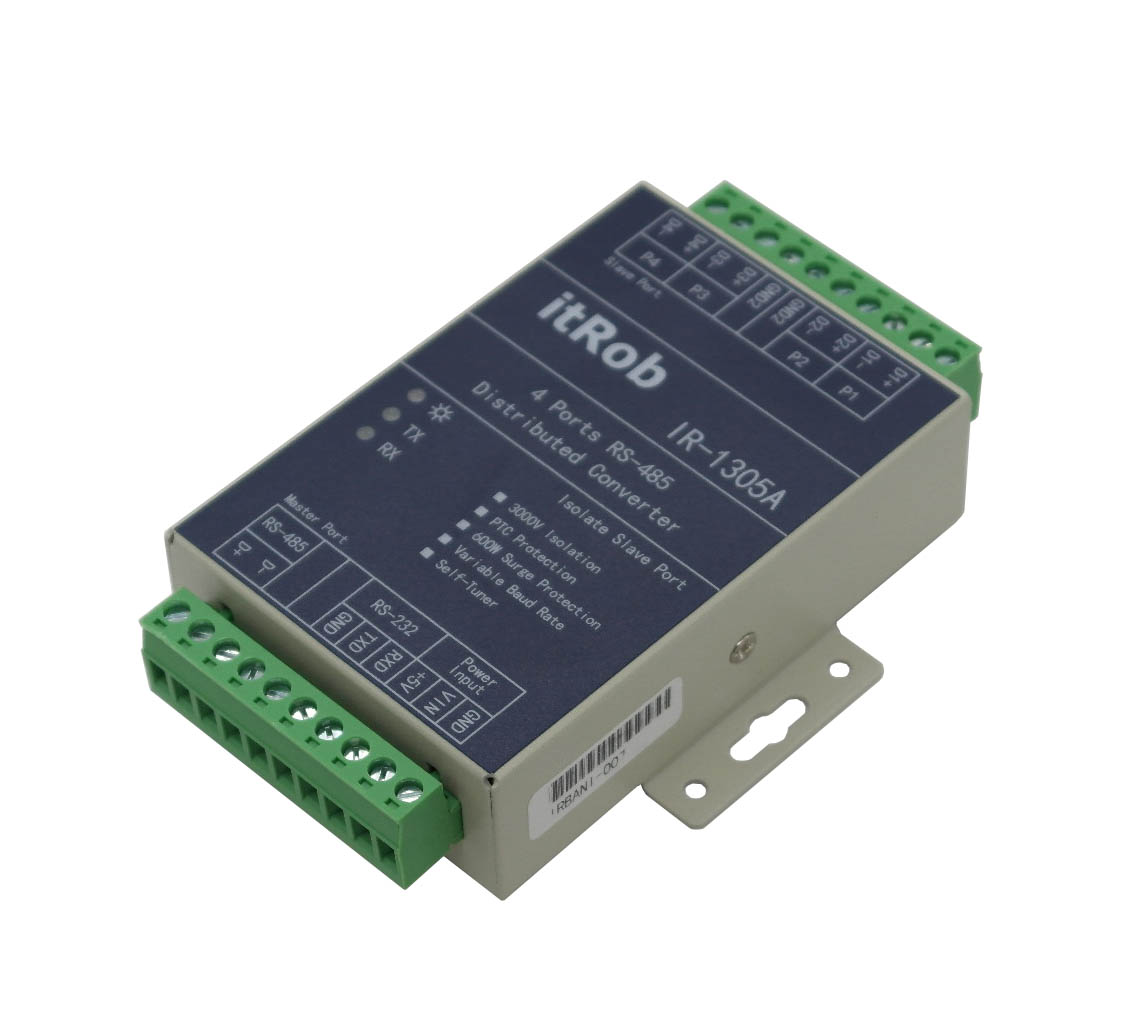

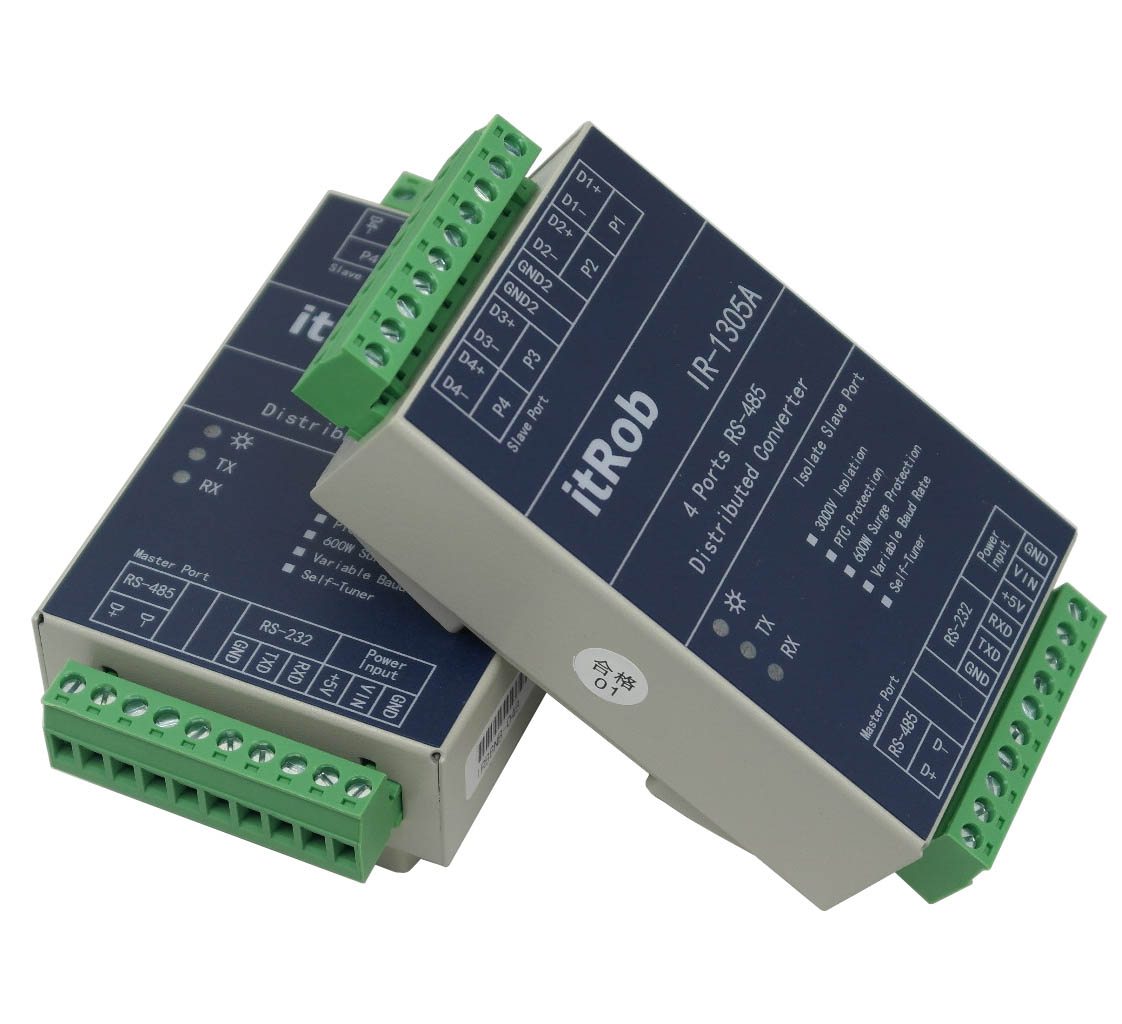

    IR-1305A是一款可通过一路RS-485/232主口扩展出4路RS-485从口的工业级光电隔离型RS-485分配器。可以有效的实现RS-485网络的中继、扩展与隔离。

    IR-1305A的主口端同时提供RS-485和RS-232(三线)两种接口,从口端扩展出4路RS-485接口。

    IR-1305A有源光电隔离型RS-485分配器产品是专门针对工业现场恶劣环境而设计的,对于那些要求高可靠性和安全性的场合尤其适合。光电隔离功能可以有效的使RS-485主从设备之间彼此隔离开来,避免因主从设备间的地电位差、以及静电、雷击和浪涌给RS-485主从设备造成的损害,同时也有效的避免了主从设备端的地电位差而在设备间产生的地环流对RS-485设备造成的损害。

    IR-1305A的4大功能:
     隔离:有效隔离RS-485网络的主从端。
     中继:可以有效延长RS-485网络的通讯距离。
     扩展:可以实现1路RS-485到4路RS-485的扩展,成倍增加网络内RS-485设备的数量。
     转换:还可以实现1路RS-232到4路RS-485的转换。

    另外,IR-1305A在具备光电隔离功能的同时,还在每个RS-485口处加入了100mAPTC过流保护和600WTVS防雷保护,使RS-485系统更安全,同时也增加了产品自身的使用寿命。在外部电源方面,IR-1305A内部采用了宽电压输入范围的开关电源,输入电压范围从+8V~+48VDC,可以适应绝大多数工业应用环境。此外,在提供宽范围输入电压的同时,还提供了一个+5VDC的输入端,使其可以应用在少数一些只能提供+5V电源的场合。

 产品特点
  ◆ 主口端同时提供RS-232和RS-485两种接口
  ◆ 从口端可扩展出4路RS-485接口
  ◆ 3000V光电隔离保护
  ◆ 每个RS-485信号端具备120mA过流保护和600W防雷防浪涌保护
  ◆ 采用先进的自动流控技术,自动侦测RS-485信号流向,无须其它硬件流控信号,用户无须更改软件
  ◆ 宽范围电源供电电压,电压范围+8V~+48VDC以及+5VDC输入
  ◆ 透明传输、波特率自适应(50bps~120kbps )
  ◆ 提供信号流向和电源(PWR)指示灯,方便查看工作状态
  ◆ 外壳采用合金金属外壳,有效防止电磁干扰、散热良好、坚固耐用

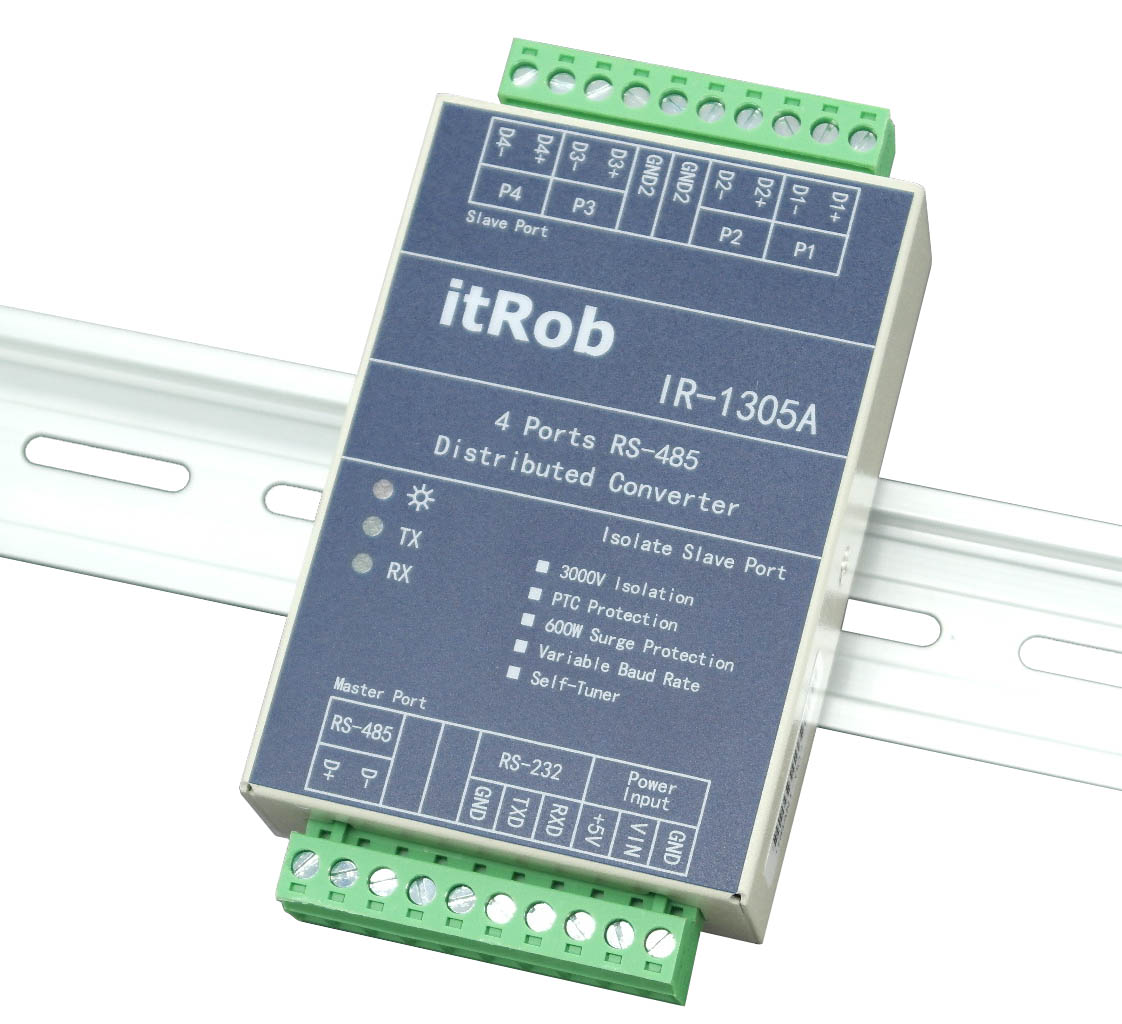

  ◆ 可同时满足壁式和导轨安装
  ◆ 所有信号端和电源端的物理接口为10位接线端子,方便用户现场接线
 性能指标

  ◆接口标准 符合EIA/TIA RS-232和RS-485标准
  ◆工作方式 RS-485端:两线(D+、D-)半双工
  ◆RS-232端:三线(TxD、RxD、GND)半双工
  ◆通信速率 50~120Kbps (自适应)
  ◆支持点数 每个RS-485口支持最大32个节点(标准负载)
    (要支持更多节点可以定做)
  ◆通信距离 RS-485:0~2Km (距离越远速率越低)
  ◆RS-232:0 ~15m
  ◆流控方式 自动流控(无须其它流控信号)
  ◆隔离电压 3000V
  ◆防雷电压 7V
  ◆防雷容量 600W/ms
  ◆静电保护 15KV
  ◆供电方式 外部供电
  ◆电源电压 同时提供+8V~+48VDC和+5VDC两种供电方式
  ◆物理接口 信号端和电源端一律为10位一体式接线端子
  ◆指示灯 提供信号流向和电源(PWR)三个指示灯
  ◆传输介子 普通平行线或双绞线
  ◆安装方式 壁挂式安装和工业导轨安装
  ◆环境温度 -40℃~85℃
  ◆环境湿度 0~95%
  ◆尺 寸:(参见说明书)
