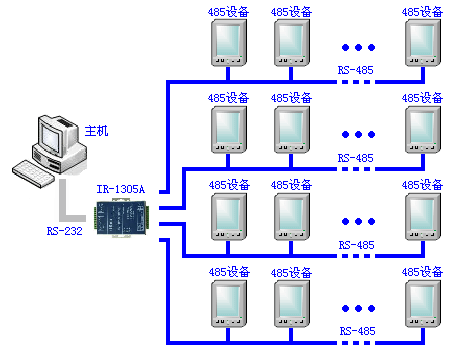

典型应用1:通过一台IR-1305A扩展出四路RS-485通路



(图 1)

说明:
    每台IR-1305A除了可扩展出四路RS-485通路的功能外,每个485通路还有RS-485中继和延长的作用,相当于四台RS-485中继器并联。

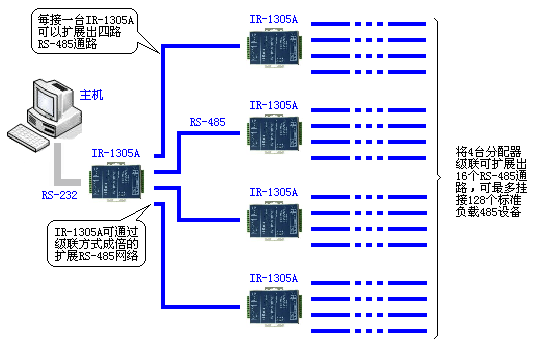

典型应用2:使用四台IR-1305A与一台IR-1305A级联的方式扩展出16路RS-485通路


(图 2)

说明:
    每台IR-1305A还可以与异特路公司的其它产品,如:IR-1301/1302等组合使用,更加灵活的扩展RS-485网络。
