分布式数据采集与控制I/O模块

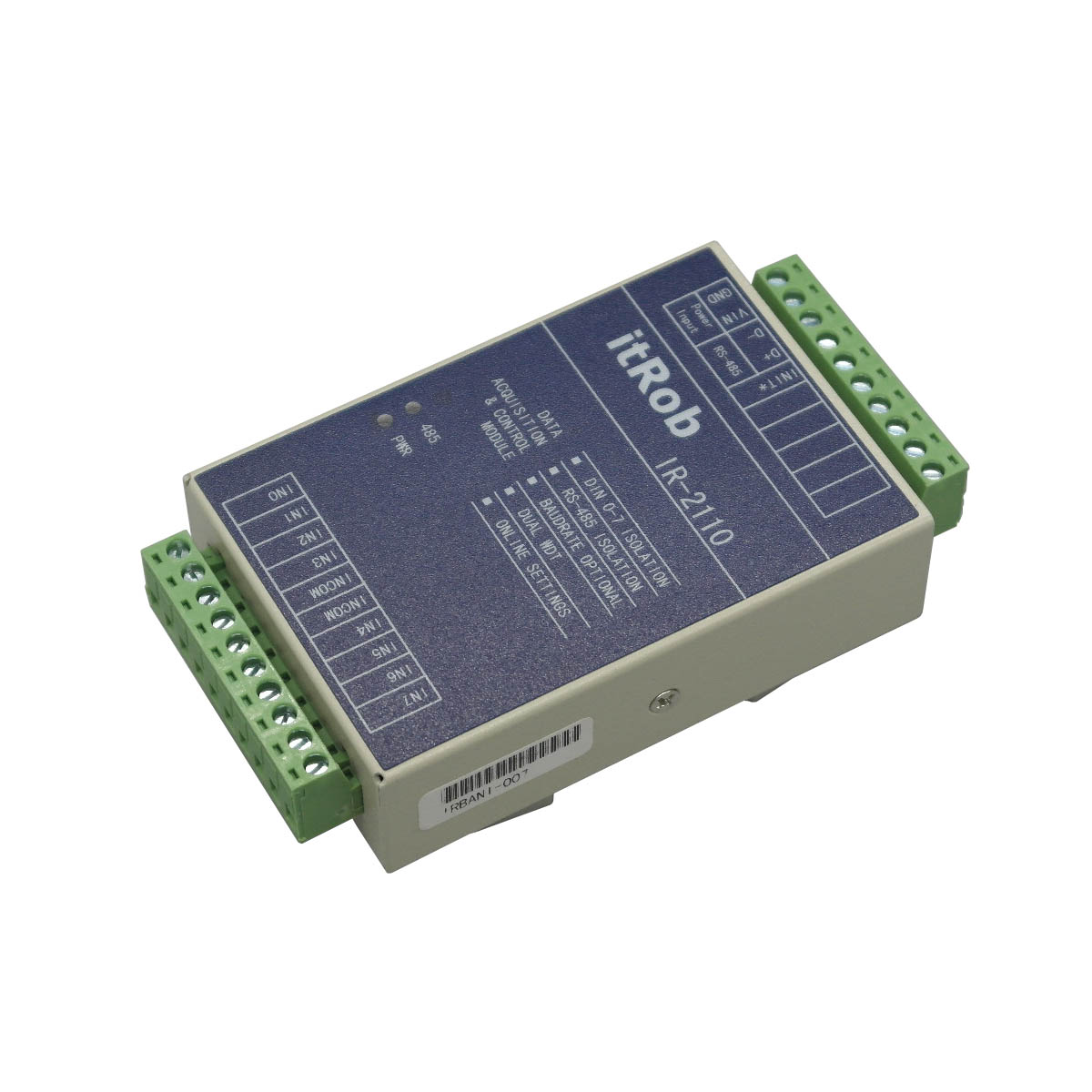

型号:IR-2110
名称:开关量输入模块(8路隔离输入)
产品简介:
    IR-2110是一款8路隔离开关量输入的分布式远程工业数据采集模块。隔离电压3000V,采用共阳极输入方式,便于与采用集电极开路输出的开关量输出设备/装置连接,也可以与几乎所有的开关量输出接口连接。
    IR-2110的通信接口采用工业领域使用最为广泛的RS-485总线进行通讯与控制,可广泛应用于各种工业测量与控制系统中。控制主机或主控制器通过RS-485总线与IR-2110模块通讯,可实现对工业现场的开关量信号的采集,并将开关量信号反馈回(通过RS-485)主控计算机,主控计算机以此为依据而采取相应的控制输出。
    除了可以采集当前开关量信号状态外,本模块还具备脉冲输入锁存功能,该功能可使IR-2110模块应用于需要采集报警信号的安防监控领域。
    IR-2110可同时支持两种通信协议,IRASCII协议与ModbusRTU协议。其中IRASCII协议与研华公司的ADAM协议以及弘格公司的DCON协议相兼容,其指令集兼容于ADAM、NuDAM等模块;而ModbusRTU协议是当前工控领域里使用最为广泛的协议。同时支持以上两种通信协议无疑使产品具有更广泛的适用性。实际应用时用户可根据需要自行设定模块的通信协议。

特  点:

◆支持双协议:IRASCII协议与ModbusRTU协议。可与采用类似协议的模块挂在同一个RS-485网络中,最大限度地给工程设计人员带来方便。
◆提供485(通讯状态)指示灯和PWR(电源)指示灯,方便用户查看模块工作状态。
◆RS-485接口具备防雷和光电隔离双重保护功能,使产品工作更加安全可靠。
◆模块支持在线设置,用户可通过RS-485对模块的工作参数进行设置。所有的设置参数全部保存于模块内部的EEPROM中,与那些需要打开产品外壳来通过跳线进行设置的产品相比更加简单、方便。
◆内置硬件看门狗,使系统工作更安全更可靠。
◆输入通道支持脉冲输入锁存功能,可以采集脉冲量信号,如安防报警系统的报警信号采集等。
◆本产品采用合金外壳,坚固耐用,也具备良好的防电磁干扰特性。

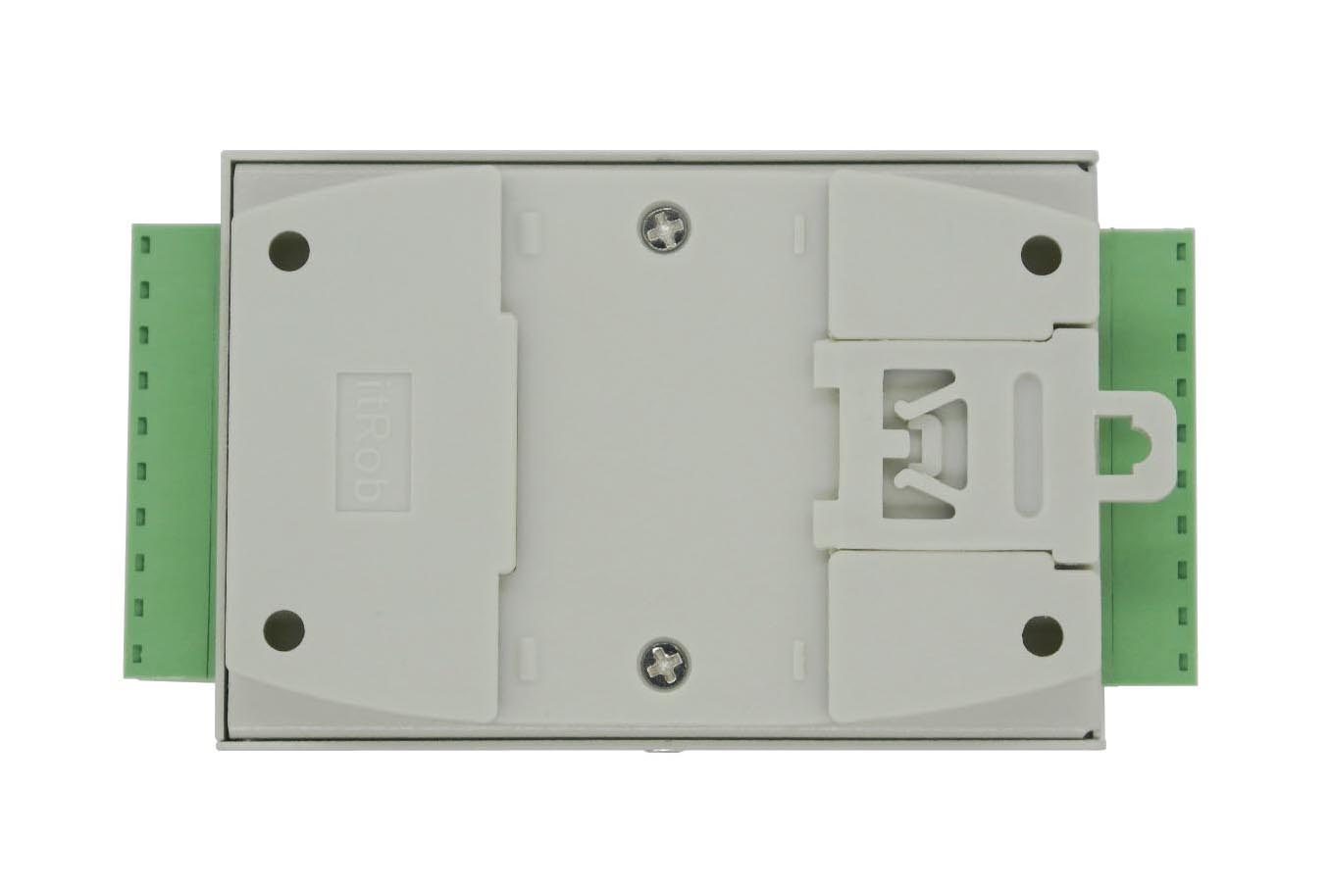

◆安装方式即可以选择标准DIN导轨式安装,也可以选择采用螺丝固定的壁挂式安装方式,具体方式由用户在购买产品时指定。


性能指标:
◆ 输入通道:
    输入通道数量:8路
    隔离方式:单端隔离
    隔离电压:3000Vrms
    数字电平0:最大1Vmax
    数字电平1:+4V~30V
    输入阻抗:3K ohms

◆ 通讯口RS-485:
    接口信号:D+、D-(两线半双工)
    通讯速率(单位:bps):1200、2400、4800、9600、19200、38400、57600、115200,用户可通过命令设置模块的通讯波特率。
    防雷保护启动电压:7~8V
    防雷保护容量:600W
    光电隔离保护:3000Vrms
    带载点数:一条RS-485总线可最多挂接32个模块,如果用户使用的模块数量超过32个,可通过RS-485中继器(如IR-1301S)或RS-485分配器(如IR-1305A)来扩展RS-485网络。
    当IR-2110的通信协议为IRASCII时支持的最多模块数量为256个。
    当IR-2110的通信协议为ModbusRTU时支持的最多模块数量为247个。

◆ 通讯协议:支持双协议,IRASCII协议和ModbusRTU协议。
◆ 功耗:1.1W
◆ 输入电源电压:+9V~+30VDC
◆ 温度:-20℃~70℃
◆ 湿度:5%~90% 无冷凝
◆ 安装方式:标准DIN导轨卡装或壁挂式安装(由用户在购买产品时指定)
◆ 体积/尺寸:(参见说明书)
