典型应用:监控室的主机通过IR-2110监视某房间室内所有门窗的开关状态

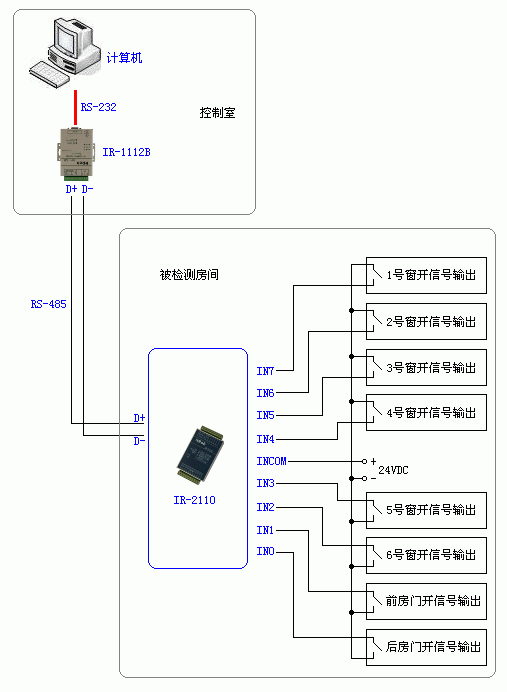

( 图 1 )

说明:控制室的计算机的通讯接口为标准的RS-232接口,需要通过接一个RS-232转RS-485转换器将RS-232信号转换成RS-485信号。本例使用的转换器为IR-1112B。

    如上图所示,被监视房间有6扇窗户和2扇门。其中每扇窗户和门上都已经安装了开关传感器,既只有当窗或门完全关闭的情况下,相应的开关才会闭合,从而向IR-2110发送ON信号;反之,若门或窗处于打开状态或没有完全关闭的话,相对应的开关处于断开状态,此时输入到IR-2110中的信号为OFF信号。
    监控计算机通过查询IR-2110模块的输入通道状态(向IR-2110发送读当前输入通道状态命令)便可知道该房间的所有门和窗的开闭状态。从而起到远程监视与安保的作用。
