型号:IR-1404C

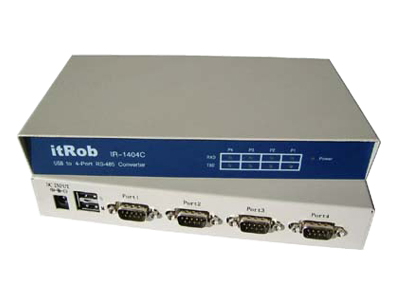

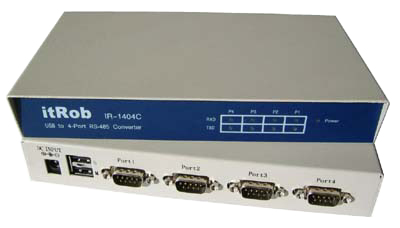

名称:USB转四口RS-485转换器(防雷保护型)







用户手册:《IR-1404C用户使用手册》
典型应用:IR-1404C典型应用
驱动下载:IR-1404系列产品驱动
高速串口测试软件下载:IRCOMM
 产品简介

    IR-1404C是一款通过USB扩展出4路独立RS-485接口以及一个USB2.0下行接口(可以连接其它USB设备)的转换/扩展设备。能够使具备USB接口的电脑主机与多路RS-485总线系统/设备相连。

    通常计算机扩展RS-485接口的方法是通过计算机自带串口(RS-232口)接RS-232转RS-485转换器的方式。这种方式遇到的主要问题是:1、目前的计算机上自带的串口(RS-232)越来越少,有些甚至根本没有(如笔记本电脑),这种情况下通过RS-232扩展多路RS-485接口必然带来很大的限制;2、通过RS-232转RS-485转换器的方式要求每个RS-232接口接一个独立的转换器,这种方法不但麻烦而且系统缺乏紧凑性。而IR-1404C正好可以弥补以上不足。

    IR-1404系列产品中一共包括6个基本型号,具体区别如下:

型 号
功   能
隔离功能
IR-1404A USB扩展4路RS-232转换器
-
IR-1404C USB扩展4路RS-485转换器
-
IR-1404CG USB扩展4路RS-485转换器
3000V隔离
IR-1404F USB扩展4路RS-422/485自适应转换器
-
IR-1404FG USB扩展4路RS-422/485自适应转换器
3000V隔离
IR-1404U 用户可定制型USB转4串口转换器
参见子型号

    以上6种型号产品的驱动程序完全相同。

 产品特点
  ◆ 主从USB口(主口)符合USB2.0标准
  ◆ USB总线供电,无须外接电源(本产品为了防止少数计算机因为USB口供电能力弱而导致产品无法正常工作还在IR-1404C上提供了一个备用电源接口)
  ◆ 可同时扩展4个标准RS-485串行接口(2线半双工:D+、D-)
  ◆ 在提供4个串口的同时还提供一个下行USB接口(从口),可连接其它USB设备
  ◆ 透明传输,用户无须更改协议
  ◆ RS-485端物理接口为标准DB-9针形式
  ◆ USB端物理接口为标准双USB-A插座,其中一个为上行USB口(主口),用于连接计算机;另一个为下行USB口(从口),用于连接其它USB设备。
  ◆ 主USB口标记为M,从USB口标记为S
  ◆ 针对每个RS-485口提供发送(TXD)和接收(RXD)以及电源(Power)指示灯,方便用户查看通信状态
  ◆ 多个IR-1404C可以通过下行USB口相互级连,进一步增加RS-485扩展通道的数量
  ◆ 每个RS-485接口内部具备600W/ms防雷保护和15KV静电保护功能
  ◆ 每个RS-485接口内部具备100mA过流保护功能
  ◆ 铁质金属外壳,坚固耐用,安装方便
 性能指标
  ◆ 主从USB口完全符合USB2.0标准
  ◆ 支持系统:支持Windows98/ME/2000/XP
    支持App OS8/OS9
    支持Redhat8/9
  ◆ RS-485端物理接口:标准DB-9针
  ◆ RS-485端信号定义: 1---(D+)、2---(D-)、5---(GND)
    (说明:前面的编号是DB-9针插头的针脚编号)
  ◆ 通信波特率:75bps~230kbps
  ◆ RS-485口防雷保护动作电压7V
  ◆ RS-485口防雷保护容量600W/ms
  ◆ RS-485口静电保护电压15KV
  ◆ RS-485口过流保护电流100mA
  ◆ USB端物理接口:标准双USB-A插座
  ◆ 备用电源输入电压:+8~30VDC
  ◆ 功 耗:<1W
  ◆ 工 作 温 度:-20℃~75℃
  ◆ 湿 度:0~95%(不冷凝)
  ◆ 尺 寸:(参见说明书)
 使用说明

    IR-1404C在使用时首先需要在计算机端安装驱动程序。当再次插入IR-1404C以后系统会自动建立4个虚拟串行端口(比如:COM5、COM6、COM7、COM8,这4个串行口可以通过Windows系统的设备管理器查看)。用户只需要将其应用程序映射到该虚拟串口即可,而不需要对应用软件做任何更改,非常方便。

 应用领域
  ◆工控自动化系统
  ◆PLC和PLD
  ◆监视智能化系统
  ◆POS刷卡机、收款机系统
  ◆数据采集、控制系统等
