产品中心->RS-232/422/485隔离中继与扩展设备->IR-1327A

RS-232/422/485隔离中继与扩展设备

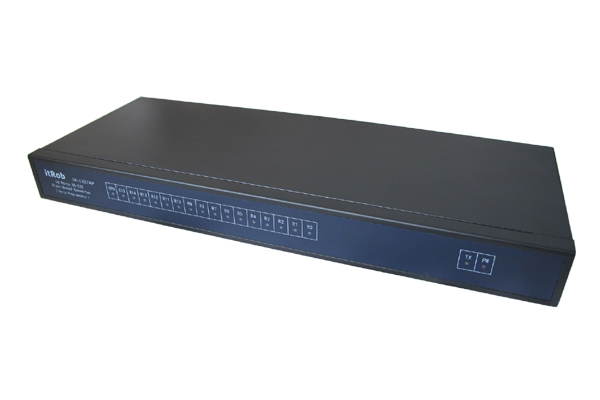

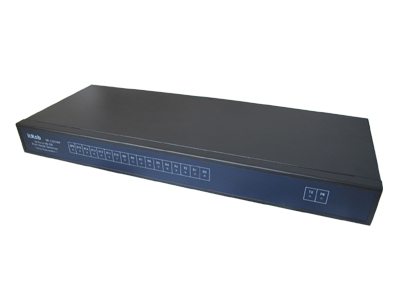

型号:IR-1327A
名称:1路分16路RS-232分配器(集线器、HUB)
产品简介:
    IR-1327A是一款可将1个三线RS-232主口扩展成16个三线RS-232下行口的光电隔离型RS-232分配器。其主要作用是实现1个RS-232主设备与多个RS-232从设备的通信。
    众所周知,RS-232只能实现两个设备间的点对点的通讯,但有些RS-232设备被设计成一点对多点的通讯。比如:有些仪器仪表厂商将设备接口设计成RS-232接口,同时这些设备自身又带地址编码,这意味着多个这样的RS-232设备可以连接成一个类似RS-485那样的网络与主机进行通讯。而RS-232接口本身的电气特性决定了这些RS-232设备无法向RS-485那样直接连接成网络,这就形成了一对矛盾,而解决这一矛盾的最好方法就是通过RS-232分配器来实现。还有一种情况,比如一个RS-232接口的主机要与多个RS-232接口的从机通讯,而通讯是单向的,既只有数据从由主机发送到从机,而没有数据从从机发往主机,这种情况也可以采用RS-232分配器来实现通讯。
    此外,IR-1327A的主口端在提供了一个RS-232接口的同时还提供了一个RS-422/485自适应接口,这就为为多个RS-232设备连接RS-422/485网络提供了方便。
    在外部电源方面,IR-1327A内部采用了宽电压输入范围的开关电源,输入电压范围从+8V~+30VDC,可以适应绝大多 数工业应用环境。



特  点:

◆ 主口端同时提供RS-232、422、485三种接口。
◆ 所有RS-232接口均为三线制(收、发、地)。
◆ 主端RS-422/485接口具备120mA过流保护和600W防雷防浪涌保护。
◆主端RS-485接口采用先进的自动流控技术,自动侦测RS-485信号流向,实现RS-485收发的自动切换。
◆ 从口端可扩展出16路RS-232接口。
◆ RS-232主口采用DB-9孔接口,方便用户通过DB-9直连线与计算机相连。RS-232从口采用接线端子方式,可方便与采用三线制RS-232接口的设备连接。
◆ RS-422/485接口采用接线端子,方便用户接线。
◆ 3000V光电隔离保护。
◆ 透明传输、波特率自适应(50bps~120kbps )。
◆ 分别提供发送指示灯(TX)、接收指示灯(R0~R15)和电源指示灯(PW),方便用户查看设备工作状态。
◆ 宽范围电源供电电压,电压范围+8V~+30VDC。
◆ 电源供电接口采用同心插座和接线端子两种,实际使用时接哪个接口都可以。
◆ 产品外壳尺寸符合1U机架式设计,方便设备安装于1U机架。合金材质的外壳可有效防止电磁干扰、散热良好、坚固耐用。



性能指标:
◆接口标准:符合EIA/TIA RS-232和RS-485标准
◆工作方式:
    RS-232端:三线(TxD、RxD、GND)全双工
    RS-485端:两线(D+、D-)半双工
    RS-422端:四线(T+、T-、R+、R-)全双工
◆通讯速率:50bps~120Kbps (自适应)
◆支持点数:
    RS-232:单点通信
    RS-422/485:32个设备(标准负载)
◆通信距离:
    RS-232:0~10m
    RS-422/485:0~1200m(距离越远速率越低)
◆流控方式:
    RS-232:无流控
    RS-485:自动流控(无须其它流控信号)
◆隔离电压:3000V
◆静电保护:15KV
◆供电电压:+8V~+30VDC
◆静态功耗:<1W
◆物理接口:信号端和电源端一律为10位一体式接线端子
◆指示灯:1个发送灯(TX)、16个接收灯(R0~R15)、1个电源灯(PW)
◆环境温度:-40℃~85℃
◆环境湿度:0~95%
◆安装方式:标准1U机架式
◆尺 寸:(参见说明书)
