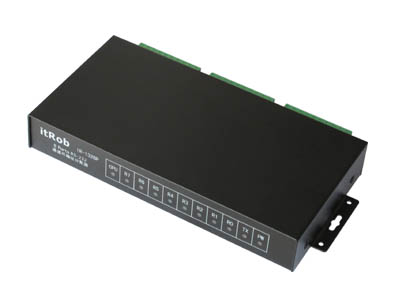

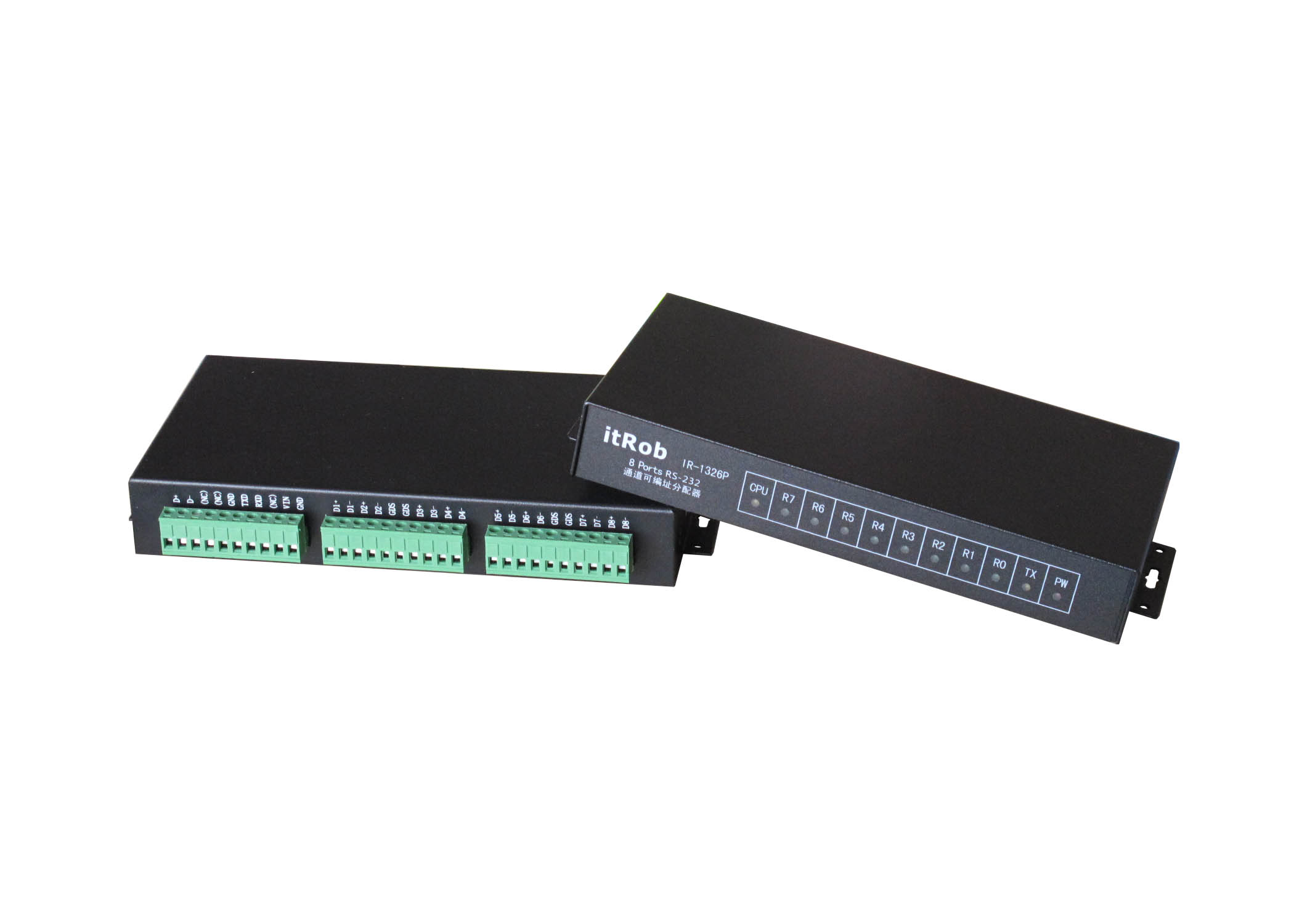

型号:IR-1326P
名称:通道可设地址(1路分8路)8口RS-232分配器(集线器、HUB、共享器)


IR-1326P是国内第一款端口可设地址的1分8路RS-232分配器!!!

说明书下载      典型应用

相关链接->
RS-232分配器、集线器、HUB、共享器、带地址的232分配器以及RS-232切换器的区别


产品简介:
    IR-1326P是一款通道可编程智能型1分8路RS-232分配器,也叫单通道软件控制型RS-232分配器。其独特的通道可 编程(或通道可编址)功能可让用户通过主口向IR-1326P发送ASCII格式的通道切换命令以使指定的通道导通或关闭。
    IR-1326P的通信口分为主口和从口。主口端为一个三线RS-232接口;从口端则提供8个三线RS-232接口。IR-1326P可以有效的实现计算机与多个不带地址的RS-232设备的通讯。
    IR-1326P内部有微控制器负责执行通道命令。为了增强系统的可靠性,其内部设有独立的硬件看门狗(WDT)电路,因此在实际应用中用户不用担心设备死机的问题。
    用户在使用IR-1326P之前需要事先对其进行必要的参数设置。这些参数有通信波特率、起始通道号、起始通道地址、从口的上电初始值以及设备编号。参数的具体含义及设置方法参见说明书。


特  点:

◆ 从口端可扩展出8路RS-232接口。
◆ 所有RS-232接口都采用三线通讯,既收(RX)、发(TX)、地(GND)三个信号线。
◆ RS-232信号端具备100mA过流保护和600W防雷防浪涌保护。
◆ 每个通道在导通时其传输波特率是自适应的,范围为0bps~120kbps,但IR-1326P接收指令时也就是内部的MCU的工作波特率需要事先设定。

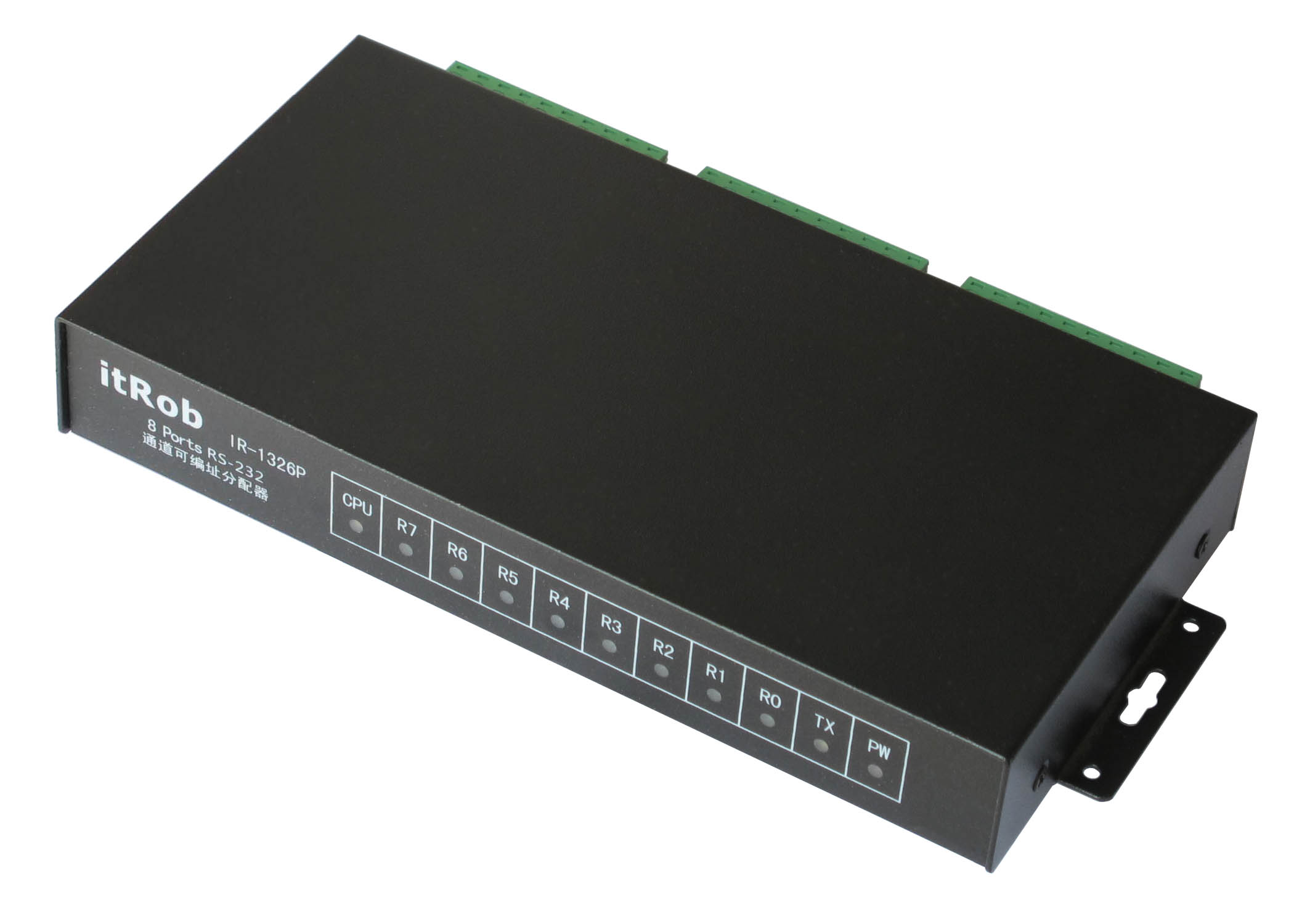

◆ 前面板提供电源指示灯(PW)、发送指示灯(TX)、接收指示灯(R0~R7)和CPU工作状态指示灯(CPU),方便用户查看设备工作状态。

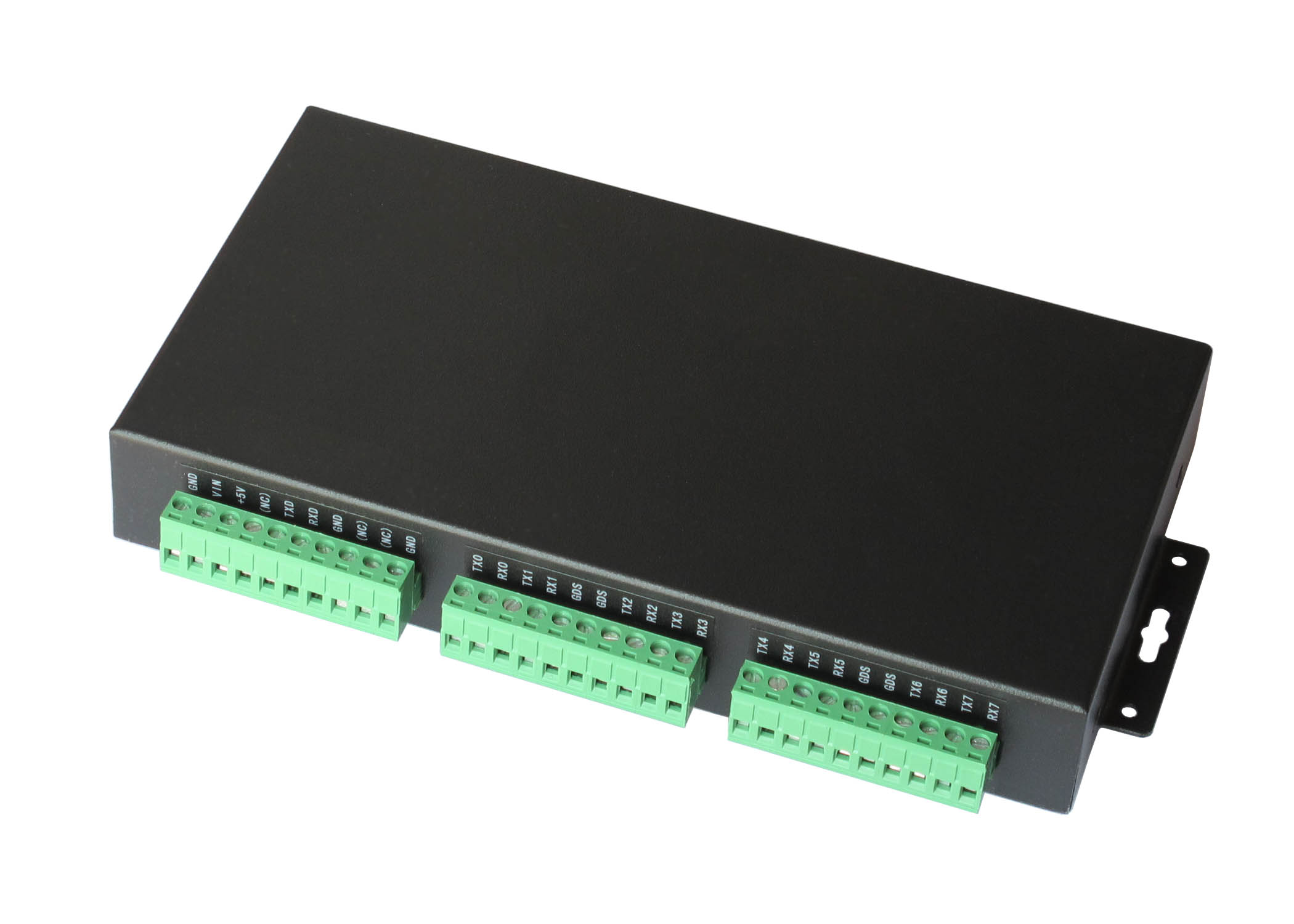

◆ RS-232接口采用接线端子,方便用户接线。
◆ 宽范围电源供电电压,电压范围+8V~+30VDC。
◆ 电源供电接口也采用接线端子。
◆ 独创的通道编址技术,用户可对下行通道(从口)设定地址,地址范围为00~FF。
◆ 每个下行通道(从口)除了可设置为可控通道(可控制开或关的状态)外,还可以设置为常开通道,通过常开通道可将2台或多台IR-1326P级联以实现对更多(超过8个)通道进行控制。通过级联的方式可控的通道数量最多可达256个。
◆ 共有8条ASCII格式命令,3条工作命令(通道控制命令和回显命令)、4条参数设置命令和1条设备版本信息读取命令。
◆ 内部有独立的硬件看门狗电路,有效防止程序跑飞导致的设备死机,使设备的工作更加稳定。
◆ 参数设置采用向IR-1326P发命令的方式实现,所有的设置参数全部保存于内部的EEPROM中,重新上电后自动载入。
◆ 初始化端子#INIT即可以回复设备出厂参数也可以有效保护已设置的参数。
◆ 产品外壳尺寸符合1U机架式设计,方便设备安装于1U机架。合金材质的外壳可有效防止电磁干扰,散热良好、坚固耐用。
◆ 使用简单。用户只要理解IR-1326P的工作原理,并且具备串口编程能力,则使用起来是非常简单和容易的。


性能指标:

◆ 接口标准 符合EIA/TIA RS-232标准
◆ 通道数量
    主口:1个三线RS-232口
    从口:8个三线RS-232口
◆ 工作方式 全双工
◆ 通信速率
    通道速率:0bps~120Kbps (自适应)
    指令速率:支持如下8种波特率:(单位:bps)1200、2400、4800、9600、19200、38400、57600、115200
◆ 通信距离 RS-232通信距离为0~5m
◆ 防雷
    启动电压:15V
    防雷容量:600W
◆ 静电保护 15KV
◆ 指令
    格式:ASCII
    数量:8条(2条通道控制命令+1条回显命令+4条设置命令+1条读版本信息命令)
◆ 无故障工作时间 >100000小时
◆ 供电电压 +8V~+30VDC(具备电源反接保护功能)
◆ 静态功耗 <2W
◆ 物理接口
    RS-232:端子
    电 源:端子
◆ 指示灯 1个电源灯(PW)、1个发送灯(TX)、8个接收灯(R0~R7)、1个工作指示灯(CPU)
◆ 环境温度 -40℃~85℃
◆ 环境湿度 0~95%
◆ 安装方式 桌面安装/面板安装
◆ 外型尺寸 参见说明书
