IR-1326P 八路通道带地址RS-232分配器典型应用



  典型应用1：通过IR-1326P扩展出8路RS-232通道

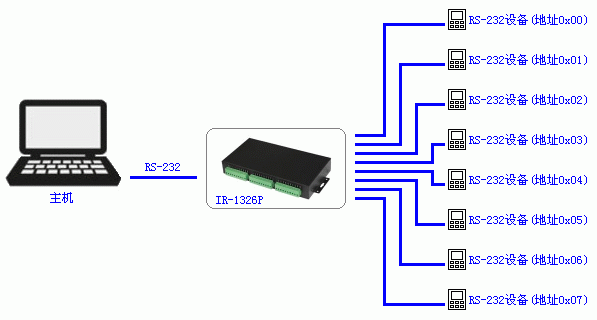

( 图 1 )

  说明：
    图1为IR-1326P的最典型应用。其中IR-1326P同时连接了最多8个不带地址的RS-232设备。图中每个RS-232设备的地址采用的是IR-1326P的出厂默认地址，既P0口通道地址为0x00、P1口通道地址为0x01，...P7口通道地址为0x07。用户也可以根据自己的需要设置通道地址。



  典型应用2：通过2台IR-1326P级联方式扩展出15路带地址的RS-232通到

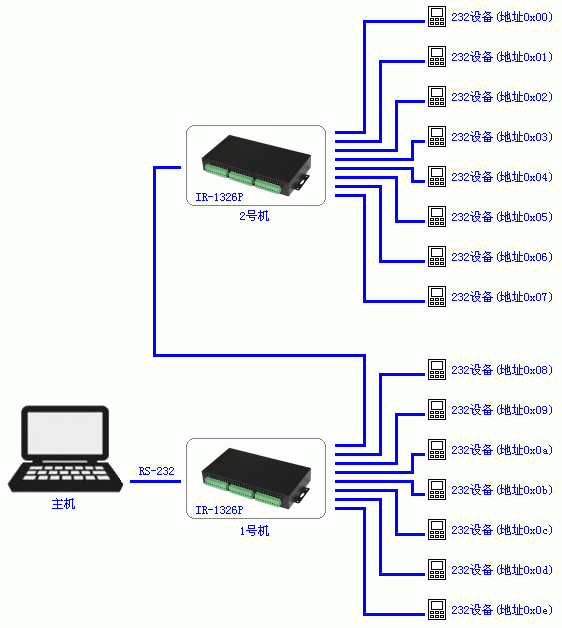

( 图 2 )

  说明：
    图2为2台IR-1326P通过级联方式扩展出15个带地址的RS-232通道的典型应用。其中1号IR-1326P的主口与计算机的232口连接，同时其P0口与2号IR-1326P的主口相连。
    对用用户来说，2号机的通道地址不用设置，直接采用出厂设置即可。而1号机则需要用户单独设置通道地址，既起始通道号为01也就是P1口，起始通道地址为08。相应的设置命令为IRCM_PS04_0108(Cr)。这样设置后1号IR-1326P的P0口为常开通道，P1口地址为0x08、P2口地址为0x09、依次类推直到P7口地址为0x0e。
