产品中心->RS-232/422/485隔离中继与扩展设备->IR-1325

RS-232/422/485隔离中继与扩展设备

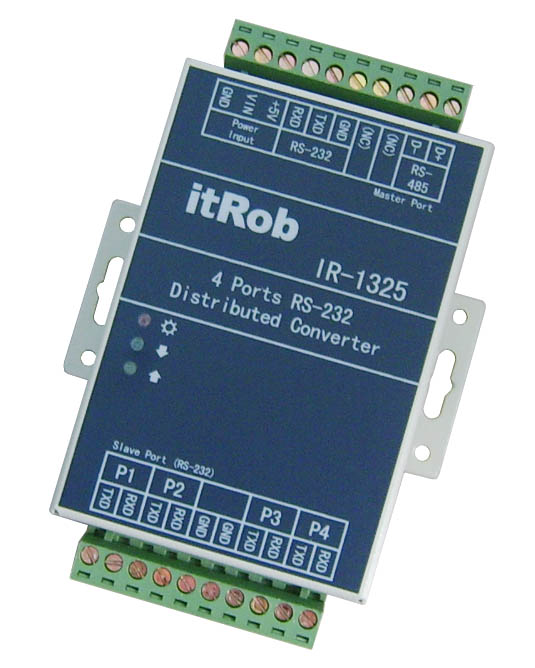

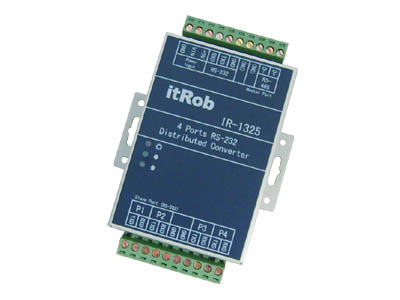

型号:IR-1325
名称:工业级(1路分4路)4口RS-232分配器
产品简介:
    IR-1325是一款可通过一路RS-232主口扩展出4路RS- 232从口的工业级RS-232分配器。其主要作用是实现一个RS-232设备与多个RS-232设备的通讯。

    众所周知,RS-232只能实现两个设备间的点对点的通讯,但有些RS-232设备被设计成一点对多点的通讯。比如:有些仪器仪表厂商将设备接口设计成RS-232接口,同时这
些设备自身又带地址编码,这意味着多个这样的RS-232设备可以连接成一个类似RS-485那样的网络与主机进行通讯。而RS-232接口本身的电气特性决定了这些RS-232设备无法象RS-485那样直接连接成网络,这就形成了一对矛盾,而解决这一矛盾的最好方法就是通过RS-232分配器来实现。还有一种情况,比如一个RS-232接口的主机要与多个RS-232接口的从机通讯,而通讯是单向的,既只有数据从由主机发送到从机,而没有数据从从机发往主机。这种情况也可以采用RS-232分配器来实现通讯。

    另外,IR-1325的主口端在提供了一个RS-232接口的同时还提供了一个RS-485接口,为多个RS-232设备连接RS-485网络提供了方便。

    在外部电源方面,IR-1325内部采用了宽电压输入范围的开关电源,输入电压范围从+8V~+48VDC,可以适应绝大多数工业应用环境。此外,在提供宽范围输入电压的同时,还提供了一个+5VDC的输入端,使其可以应用在少数一些只能提供+5V电源的场合。



特  点:

◆ 主口端同时提供RS-232和RS-485两种接口
◆ 从口端可扩展出4路RS-232接口
◆ 宽范围电源供电电压,电压范围+8V~+48VDC,也可以采用+5VDC输入方式
◆ 透明传输、波特率自适应(50bps~120kbps )
◆ 提供信号流向(->)(<-)和电源(PWR)指示灯,方便查看工作状态
◆ 外壳采用合金外壳,有效防止电磁干扰、散热良好、坚固耐用
◆ 可同时满足壁挂式和标准DIN导轨安装
◆ 所有信号端和电源端的物理接口为一体式10位接线端子,方便用户现场接线


性能指标:
◆接口标准:符合EIA/TIA RS-232和RS-485标准
◆工作方式:
RS-232端:三线(TxD、RxD、GND)全双工
RS-485端:两线(D+、D-)半双工
◆RS-485支持点数:每个RS-485口支持最大32个节点(标准负载)
◆RS-485流控方式:自动流控(无须其它流控信号)
◆供电方式:外部供电
◆指示灯:提供信号流向和电源(PWR)三个指示灯
◆安装方式:壁挂式安装和标准DIN工业导轨安装(可选)
◆电源电压:同时提供+8V~+48VDC和+5VDC两种供电方式
◆物理接口:信号端和电源端一律为10位一体式接线端子
◆传输介子:普通平行线或双绞线
◆环境温度:-40℃~85℃
◆环境湿度:0~95%
◆尺 寸:(参见说明书)
