型号:IR-1316AP
名称:通道带地址的智能型16路RS-485网络分配器(集线器、HUB)


IR-1316AP是国内第一款通道可设地址的1分16路RS-485分配器!!

说明书下载      典型应用

产品简介:
    IR-1316AP是一款通道可编程智能型16路RS-485网络分配器。其独特的通道可编程(或通道可编址)功能使得用户可通过主口端向IR-1316AP发送ASCII格式命令以使指定的通道导通或关闭。
    IR-1316AP的通信口分为主口(Master Port)和从口(Slave Port)。主口端同时提供RS-232、422、485三种接口。从口端则提供16个具备独立驱动能力的RS-485接口。IR-1316AP的主口与从口之间采用光电隔离技术,可以有效的使485主从设备之间彼此隔离开来,避免因主从设备间的地电位差、以及静电、雷击和浪涌以及工业现场的强磁强电给485主设备造成的干扰和损害。在具备光电隔离功能的同时,还在每个485口加入了100mAPTC过流保护和600WTVS防雷保护,使RS-485系统更安全,同时也增加了产品自身的使用寿命。

    IR-1316AP除了可以实现普通的RS-485分配器的中继、扩展与隔离功能外还具备通道可编程(也叫通道可编址)功能。用户可通过命令以指定IR-1316AP的某个下行通道的开/关状态,当某个下行通道被指定为开(导通)状态后,其它通道则自动切换到闭合状态,因此,IR-1316AP非常适合应用于大型RS-485网络中需要对设备进行分组管理的场合。另外,IR-1316AP还可以使那些没有地址的串口设备联网成为可能。

    IR-1316AP内部有微控制器负责执行通道命令。为了增强系统的可靠性,其内部设有独立的硬件看门狗(WDT)电路,因此在实际应用中用户不用担心设备死机的问题。
    用户在使用IR-1316AP之前需要事先对其进行必要的参数设置。具体参数有通信波特率、起始通道号、起始通道地址、下行口的上电初始状态。参数的具体含义及设置方法参见说明书。

    IR-1316A的5大功能:
隔离:有效隔离RS-485网络的主从端,从而有效保护主机免受雷击、浪涌、以及地电位差导致的环流等带来的损害。
中继:可以有效延长RS-485网络的通讯距离。
扩展:可以实现1路RS-485到16路RS-485的扩展,成倍增加网络内RS-485设备的数量。
转换:还可以实现1路RS-232或RS-422到16路RS-485的转换。
切换通过发送命令可使某个指定的下行RS-485通道导通,同时其它的下行通道关闭。


特  点:

◆ 主口端同时提供RS-232、422、485三种接口。
◆ 从口端可扩展出16路具备独立驱动能力的RS-485接口。
◆ 主从口之间具备3000V光电隔离保护。
◆ 每个RS-485信号端具备100mA过流保护和600W防雷防浪涌保护。
◆ 采用先进的自动流控技术,自动侦测RS-485信号流向,无须其它硬件流控信号。
◆ 通道的传输波特率自适应(50bps~120kbps),但IR-1316AP接收指令时的波特率需要事先设定。

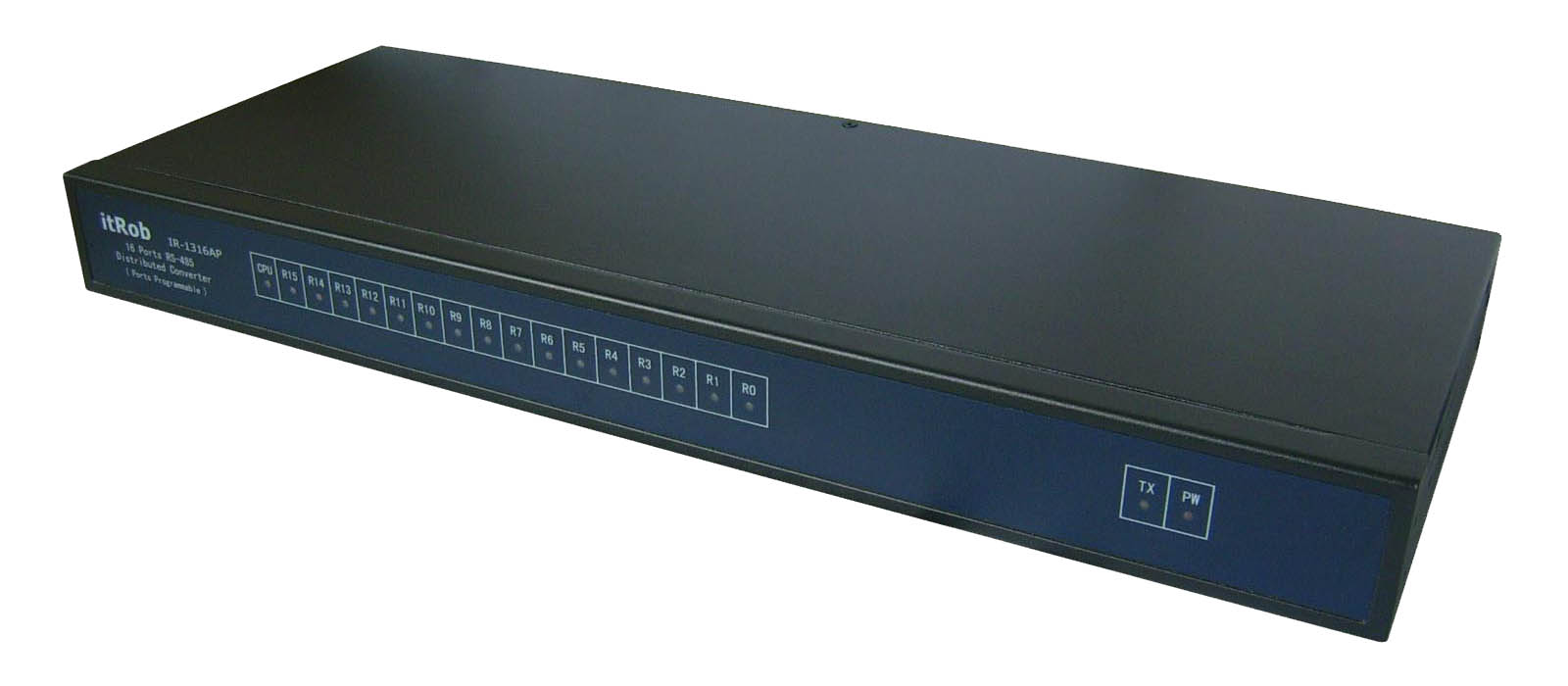

◆ 前面板提供电源指示灯(PW)、发送指示灯(TX)、接收指示灯(R0~R15)和CPU工作状态指示灯(CPU),方便用户查看设备工作状态。
◆ RS-232接口采用DB-9孔插口,方便用户通过DB-9直连线与计算机相连。

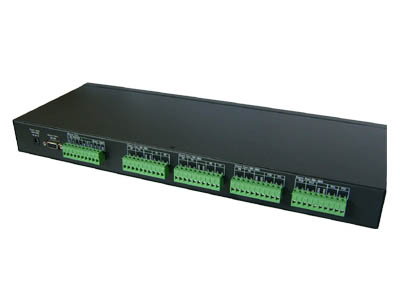

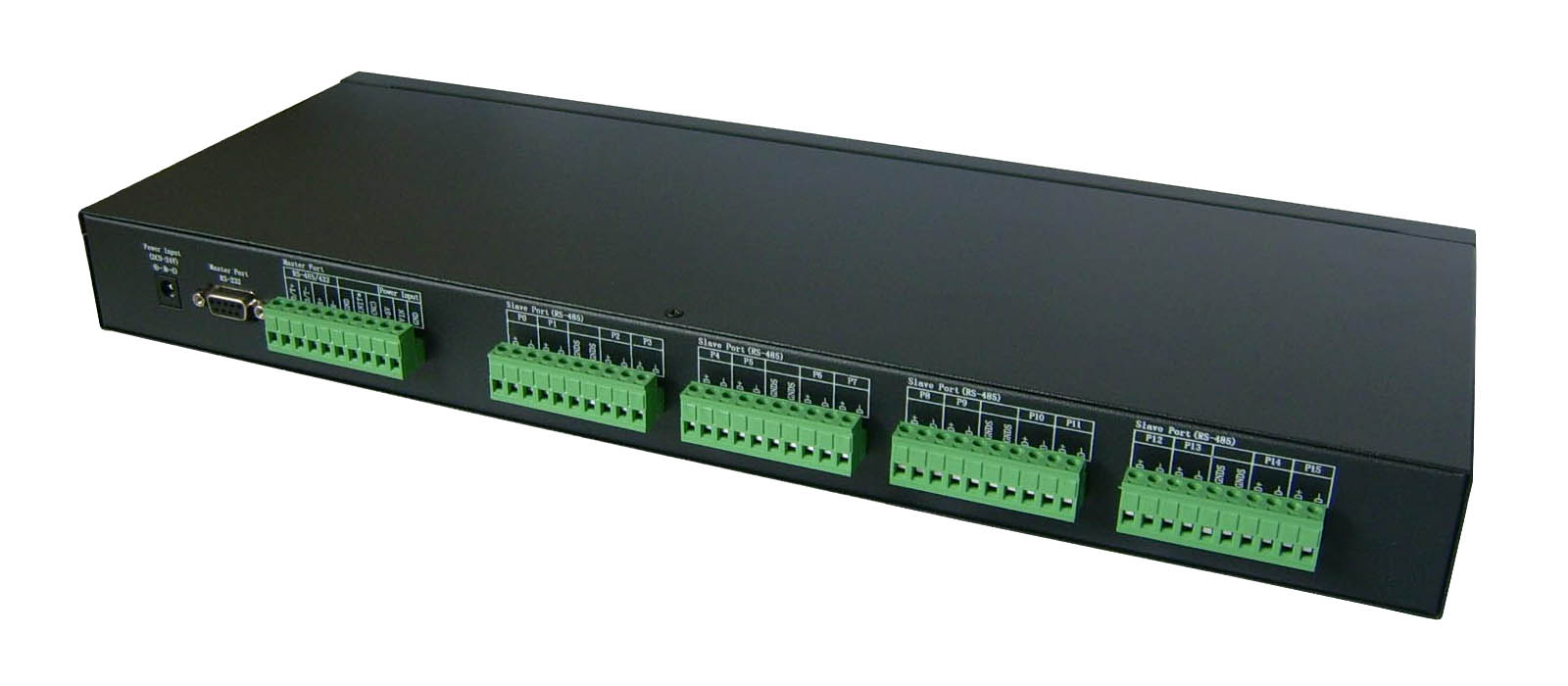

◆ RS-422/485接口采用接线端子,方便用户接线。
◆ 宽范围电源供电电压,电压范围+8V~+30VDC。
◆ 电源供电接口采用同心插座和接线端子两种,实际使用时接哪个接口都可以。
◆ 独创的通道编址技术,用户可对下行通道(从口)设定地址,地址范围为00~FF。
◆ 多个IR-1316AP可以级联以实现对更多通道进行控制。通过级联的方式可控的通道数量最多可达256个。
◆ 共有6条ASCII格式命令,2条工作命令(通道控制命令)、3条参数设置命令和1条设备版本信息读取命令。
◆ 内部有独立的硬件看门狗电路,有效防止程序跑飞导致的设备死机。
◆ 参数设置采用无跳线的软件命令设置方式,所有的设置参数全部保存于内部的EEPROM中,重新上电后自动载入,免
去因跳线接触不良而导致的参数载入错误。
◆ 产品外壳尺寸符合1U机架式设计,方便设备安装于1U机架。合金材质的外壳可有效防止电磁干扰,散热良好、坚固耐用。



性能指标:
◆接口标准 符合EIA/TIA RS-232和RS-485标准
◆通道数量 主口:1个RS-232口,1个RS-422口,1个RS-485口
从口:16个RS-485口
◆工作方式 RS-485端:两线(D+、D-)半双工
RS-422端:四线(T+、T-、R+、R-)半双工
RS-232端:三线(TxD、RxD、GND)半双工
◆通信速率 50~120Kbps (自适应)
◆支持点数 每个RS-485/422口支持最大32个节点(标准负载)
(要支持更多节点可以定做)
◆通信距离 RS-485:0~2Km (距离越远速率越低)
RS-422:0~2Km (距离越远速率越低)
RS-232:0~15m
◆流控方式 自动流控(无须其它流控信号)
◆隔离电压 3000V(主从式隔离)
◆防雷启动电压 7V
◆防雷容量 600W/ms
◆静电保护 15KV
◆指令 命令格式:ASCII格式
命令数量:6条
◆最小无故障工作时间 >100000小时
◆供电方式 外部供电
◆电源电压 +8V~+30VDC
◆物理接口 信号端:信号端和电源端一律为10位一体式接线端子
电源端:同时提供接线端子和同心电源插座两种接口。
◆指示灯 1个发送灯(TX)、16个接收灯(R0~R15)、1个电源灯(PW)、1个CPU工作状态指示灯(CPU)
◆传输介子 普通平行线或双绞线
◆安装方式 标准1U机架式
◆环境温度 -40℃~85℃
◆环境湿度 0~95%
◆尺 寸:(参见说明书)
