IR-1316AP 智能型(带地址)16路RS-485分配器典型应用

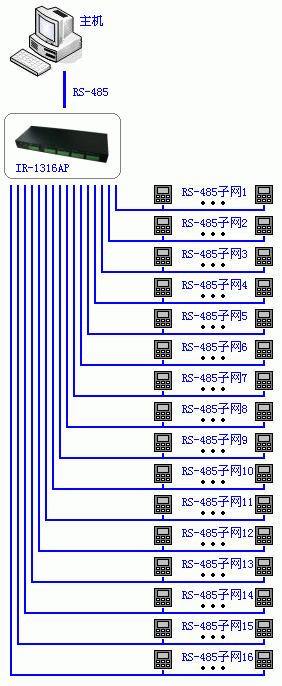

  典型应用1：使用一台IR-1316AP控制16个相互独立的RS-485子网

(图 1)

  说明：
    1.图1中的IR-1316AP共扩展出16个带地址的RS-485通道，每个通道连接1个RS-485子网。
    2.每个子网中的RS-485设备可以采用相同的通信协议，也可以采用不同的通信协议。如果各个子网采用相同的通信协议，不用担心地址分配会产生重复，只要在子网内设备地址不重复就可以了。比如子网1与子网2采用的是相同的RS-485协议，那么子网1中的设备地址分配为从00-FF，那么子网2中的设备地址也可以分配成00-FF，彼此之间互不影响。

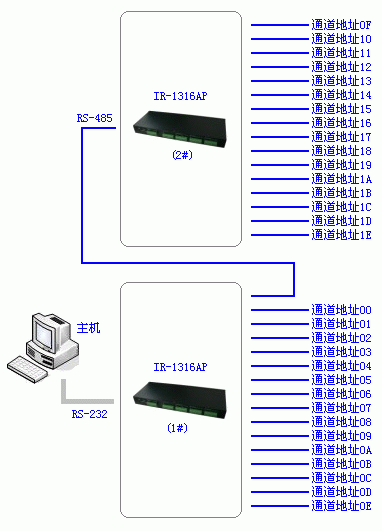

  典型应用2：使用2台IR-1316AP级联方式扩展出最多31个带地址的下行通道

(图 2)

  说明：
    1.图2中1号分配器的P0口与2号分配器的主RS-485口相级联,1号分配器的主口RS-232与计算机的RS-232口相连。
    2.通过2台IR-1316AP最多可扩展出15+16=31个带地址的RS-485可控通道。其中1号IR-1316AP的P0口为常开通道(没有地址)。
    3.假设31个可控通道的地址分配从00到1E(十六进制)如图2所示，那么需要分别单独对1号和2号分配器做如下的设置：
      对1号IR-1316AP发送通道地址设置命令IRCM_PS04_0100(Cr)。
      对2号IR-1316AP发送通道地址设置命令IRCM_PS04_000F(Cr)。
      注意！在对IR-1316AP设置通道地址时需要将INIT*与GND短接。详细信息参见《IR-1316AP说明书》。
