型号:IR-1316A

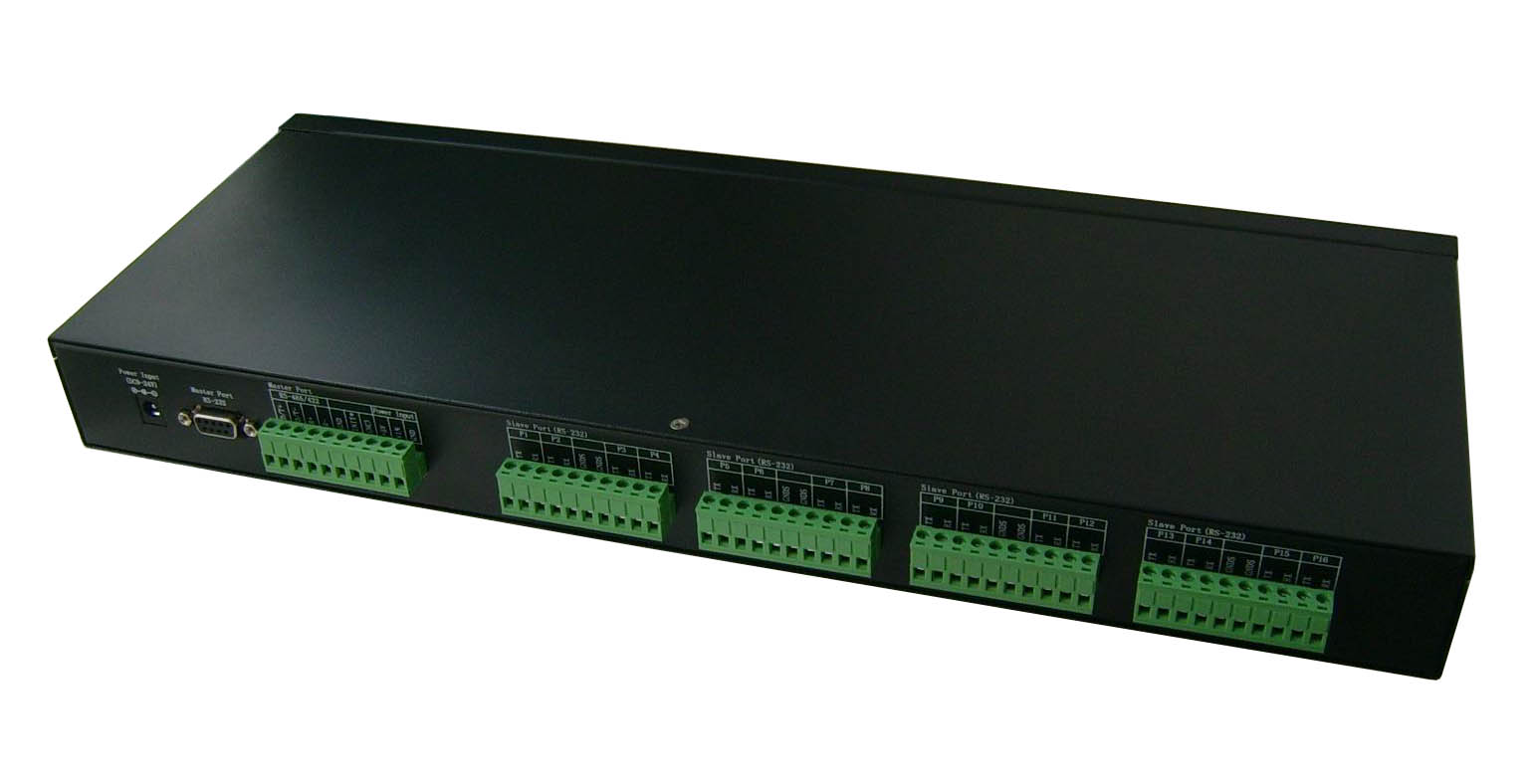

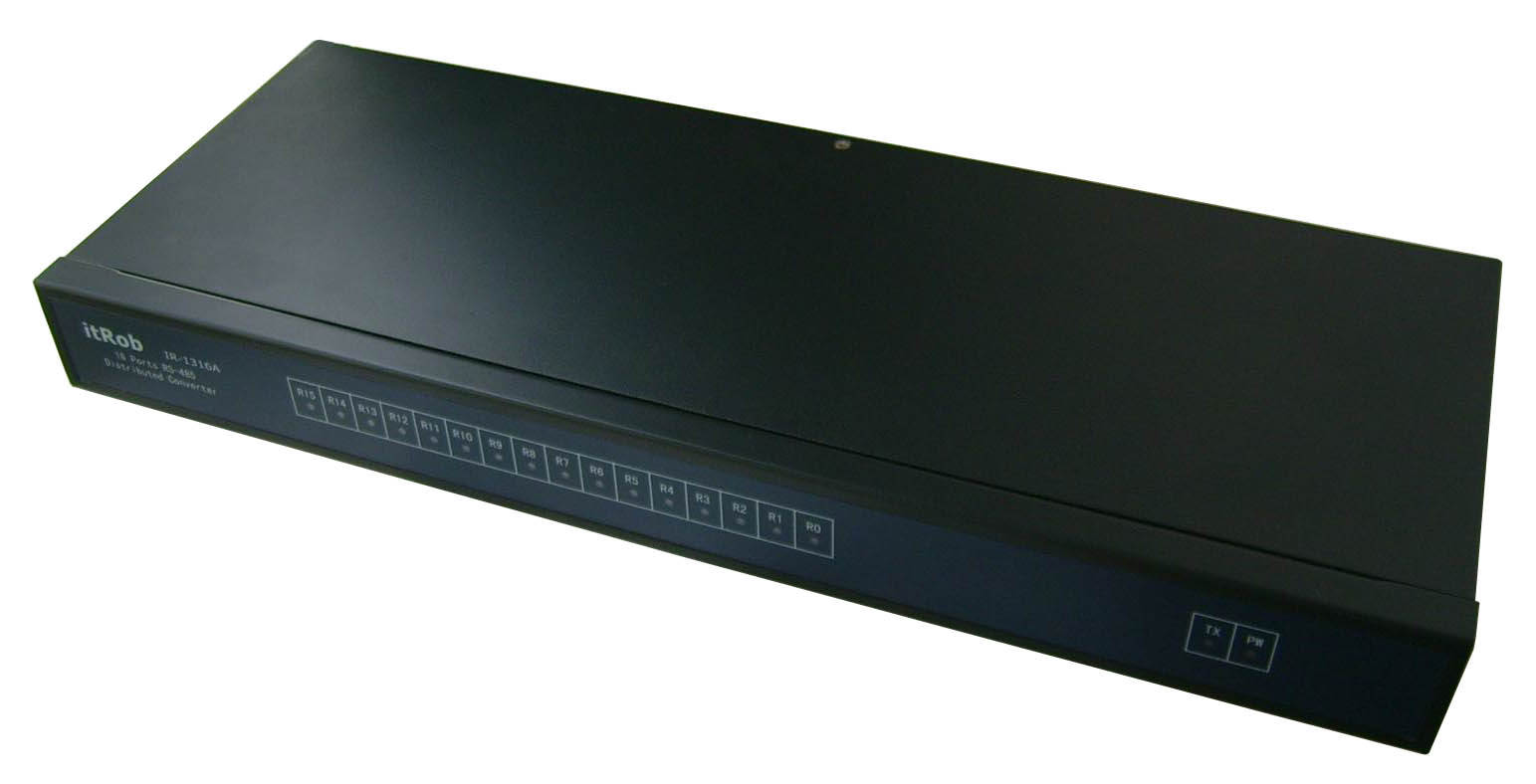

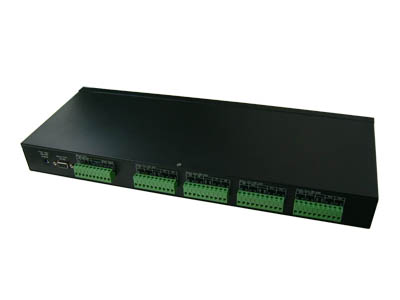

名称:工业级16口RS-485隔离分配器(主从隔离)
产品简介:
    IR-1316A是一款可通过1路RS-232/422/485主口扩展出16路RS-485从口的工业级光电隔离型RS-485分配器。可以有效的实现RS-485网络的中继、扩展与隔离。
    IR-1316A的通信口分为主口(Master Port)和从口(Slave Port)。主口端同时提供RS-232、422、485三种接口;从口端则提供16个具备独立驱动能力的RS-485接口。该产品是专门针对工业环境而设计的,对于那些要求高可靠性和高安全性的大型485网络尤其适合。采用主从式光电隔离方式,可以有效的使RS-485主从设备之间彼此隔离开来,避免因主从设备间的地电位差产生的环流、以及静电、雷击和浪涌和工业现场的强磁强电给485主设备造成的干扰和损害。

    IR-1316A的4大功能:
隔离:有效隔离RS-485网络的主从端,从而有效保护主机免受雷击、浪涌、以及地电位差导致的环流等带来的损害。
中继:可以有效延长RS-485网络的通讯距离。
扩展:可以实现1路RS-485到16路RS-485的扩展,成倍增加网络内RS-485设备的数量。
转换:还可以实现1路RS-232或RS-422到16路RS-485的转换。

    另外,IR-1316A在具备光电隔离功能的同时,还在每个RS-485口加入了100mAPTC过流保护和600WTVS防雷保护,使RS-485系统更安全,同时也增加了产品自身的使用寿命。


特  点:

◆ 主口端同时提供RS-232、422、485三种接口。
◆ 从口端可扩展出16路RS-485接口。
◆ 3000V光电隔离保护。
◆ 每个RS-485信号端具备120mA过流保护和600W防雷防浪涌保护。
◆ 采用先进的自动流控技术,自动侦测RS-485信号流向,
无须其它硬件流控信号,用户无须更改软件。
◆ 透明传输、波特率自适应(50bps~120kbps )。
◆ 分别提供发送指示灯(TX)、接收指示灯(R0~R15)和电源指示灯(PW),方便用户查看设备工作状态。
◆ RS-232接口采用DB-9孔插口,方便用户通过DB-9直连线与计算机相连。
◆ RS-422/485接口采用接线端子,方便用户接线。
◆ 宽范围电源供电电压,电压范围+8V~+30VDC。
◆ 电源供电接口采用同心插座和接线端子两种,实际使用时接哪个接口都可以。
◆ 产品外壳尺寸符合1U机架式设计,方便设备安装于1U机架。合金材质的外壳可有效防止电磁干扰、散热良好、坚固耐用。



性能指标:
◆接口标准 符合EIA/TIA RS-232和RS-485标准
◆工作方式 RS-485端:两线(D+、D-)半双工
RS-422端:四线(T+、T-、R+、R-)半双工
RS-232端:三线(TxD、RxD、GND)半双工
◆通信速率 50~120Kbps (自适应)
◆支持点数 每个RS-485/422口支持最大32个节点(标准负载)
(要支持更多节点可以定做)
◆通信距离 RS-485:0~2Km (距离越远速率越低)
RS-422:0~2Km (距离越远速率越低)
RS-232:0~15m
◆流控方式 自动流控(无须其它流控信号)
◆隔离电压 3000V
◆防雷电压 7V
◆防雷容量 600W/ms
◆静电保护 15KV
◆供电方式 外部供电
◆电源电压 +8V~+30VDC
◆物理接口 信号端和电源端一律为10位一体式接线端子
◆指示灯 1个发送灯(TX)、16个接收灯(R0~R15)、1个电源灯(PW)
◆传输介子 普通平行线或双绞线
◆安装方式 标准1U机架式
◆环境温度 -40℃~85℃
◆环境湿度 0~95%
◆尺 寸:(参见说明书)
