IR-1316A 十六路隔离RS-485分配器典型应用

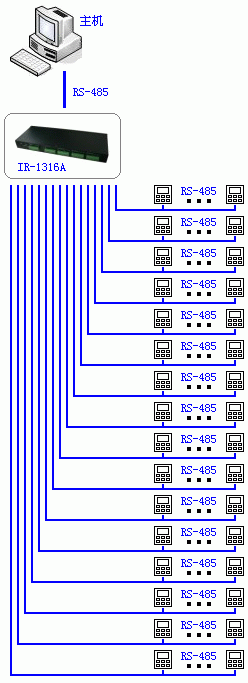

  典型应用1：通过一台IR-1316A扩展出16路RS-485通路

(图 1)

  说明：
    1.每台IR-1316A除了可扩展出16路RS-485下行通道的功能外，每个485通路还有RS-485中继和延长的作用，相当于16台RS-485中继器并联。
    2.IR-1316A的主口同时具备RS-485、RS-422和RS-232口，因此可以根据主机具备的接口而选择匹配的接口，给应用带来了更大的灵活性。

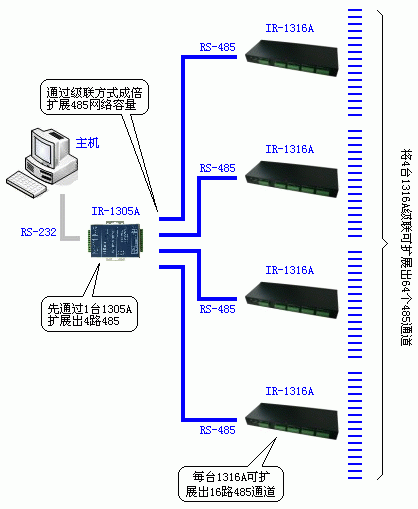

  典型应用2：使用4台IR-1316A与一台IR-1305A级联的方式扩展出64路RS-485下行通道

(图 2)

  说明：
    1.分配器的级联是非常灵活的，可用1个1305A级联4台1316A的方式，也可以用1台1316A级联16台1305A的方式，等等。
    2.每台IR-1316A还可以与异特路公司的其它产品，如：IR-1301/1302等组合使用，更加灵活的扩展RS-485网络。
