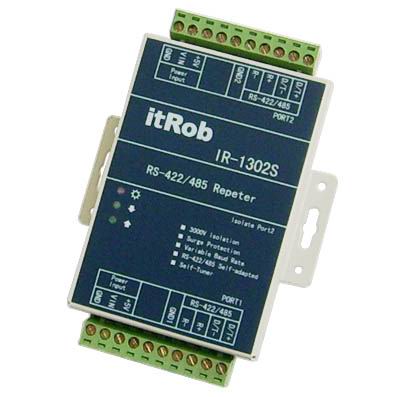

型号：IR-1302S

名称：工业级RS-422/485自适应型光电隔离中继器(单端隔离)

用户手册：《IR-1302S用户使用手册》

典型应用：IR-1302S典型应用

产品简介

    IR-1302是一款有源工业级RS-422/485自适应型型光电隔离中继器/转换器。既可实现RS-422中继也可以实现RS-485中继，同时还可实现RS-422与RS-485接口的光电隔离转换。
采用合金金属外壳，既可实现壁挂式安装，又可以实现DIN工业导轨安装。在具备光电隔离功能的同时，在两个RS-422/485端还加入了防雷防静电保护措施。使其更适合于工业恶劣环境下使用。
    IR-1302系列产品有两种不同的隔离方式，分别对应S和D两种型号，这两种型号为IR-1302S和IR-1302D。具体区别如下：
     IR-1302S-----隔离RS-422/485（PORT2端）
     IR-1302D-----RS-422/485（PORT1端）、RS-422/485（PORT2端）和外部电源端三端全隔离

产品特点

  ◆ 采用由异特路公司独创的RS-422/485智能接口复用技术，且无任何选择跳线/开关，可自适应RS-422/485通讯
  ◆ 采用先进的双向自动流控技术，可自动识别RS-485信号流向
  ◆ 透明传输，波特率自适应，用户无须更改协议
  ◆ 两端RS-485物理接口为10位接线端子方式
  ◆ 外部电源物理接口也为接线端子方式，并可以从两端供电（电源接在哪一端都可以）
  ◆ 提供电源和信号方向（←和→）三个指示灯，方便用户查看通信状态

性能指标

  ◆ 通信接口：
    RS-422信号：T+、T-、R+、R-
    RS-485信号：D+、D-
  ◆ 电源接口：VIN（+8～48VDC）、+5V、GND （可双端供电）
  ◆ 通信波特率：50～115.2Kbps自适应
  ◆ 流控：双向自动流控
  ◆ 通信距离：0～3Km
  ◆ 支持节点数：支持32个通信节点（标准负载情况下）
  ◆ 隔离保护电压：3000V
  ◆ 防雷保护电压：7～8V
  ◆ 防雷保护容量：600W/ms
  ◆ 静电保护电压：15KV
  ◆ 功耗：<0.5W
  ◆ 工作温度：-40℃～85℃
  ◆ 湿度：5%～95%
  ◆ 尺寸：（参见说明书）

选型说明

  ◆ 当您的RS-422/485设备和给本产品供电的电源来自同一个供电系统时可以选择IR-1302S
  ◆ 当您的RS-422/485设备和给本产品供电的电源来自不同的供电系统时最好选择IR-1302D
  ◆ 所有IR-1302S可以适用的场合IR-1302D都可以适用
  ◆ 详细情况参见《IR-1302产品说明书》
