IR-1302S 单端隔离RS-422/485自适应中继器典型应用

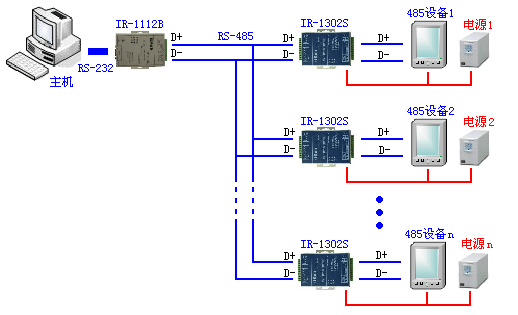

  典型应用1:IR-1302S作为RS-485光电隔离保护器保护使用



(图 1)

  说明:
    上图中单独画出了给IR-1302S以及485设备供电的电源,目的是为了说明这种应用是IR-1302S最典型的应用。与IR-1301S一样,IR-1302S是单端隔离的,当给IR-1302S以及485设备供电的是同一个电源或来自同一个供电系统时,选择IR-1302S是一种经济的解决方案。另外,图一中的IR-1302S也完全可以用IR-1301S替换。(关于IR-1302S/D的隔离方式请参见IR-1302S/D产品说明书)
    图1中RS-485主机通过一台IR-1112B将RS-232信号转换成RS-485信号。(关于IR-1112系列产品的详细内容请参见IR-1112说明书)

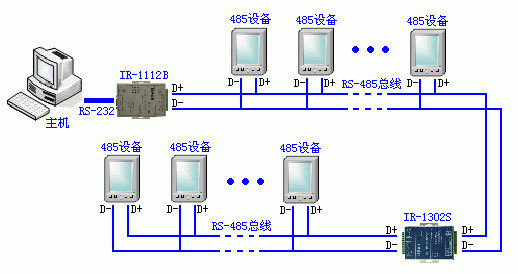

  典型应用2:IR-1302S作为RS-485中继器延长RS-485通讯距离


(图 2)

  说明:
    由于IR-1302S为单端隔离,因此作为RS-485中继器使用时,用户要根据现场的实际情况进行选择。当距离比较远或RS-485网络上的各设备的电源彼此独立时,我们还是建议用户选择更安全可靠的IR-1301D或IR-1302D。
    所有IR-1302S适用的场合,IR-1302D都可以适用。
    图2中的IR-1302S完全可以利用IR-1301S/1301D/1302D替换。

  典型应用3:利用IR-1302S实现RS-485接口与RS-422接口的转换


(图 3)

  说明:这是IR-1302S/D的重要应用之一,也是IR-1302S/D区别于IR-1301S/D的重要特点。在那些需要将RS-485与RS-422接口相互转换的场合使用IR-1302S/D是最佳的选择。

  典型应用4:IR-1302S作为RS-422光电隔离保护器保护使用


(图 4)

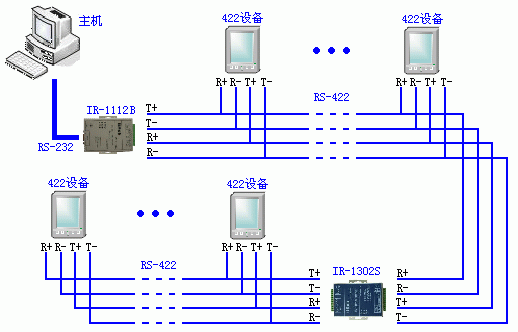

  典型应用5:IR-1302S作为RS-422中继器延长RS-422通讯距离


(图 5)
