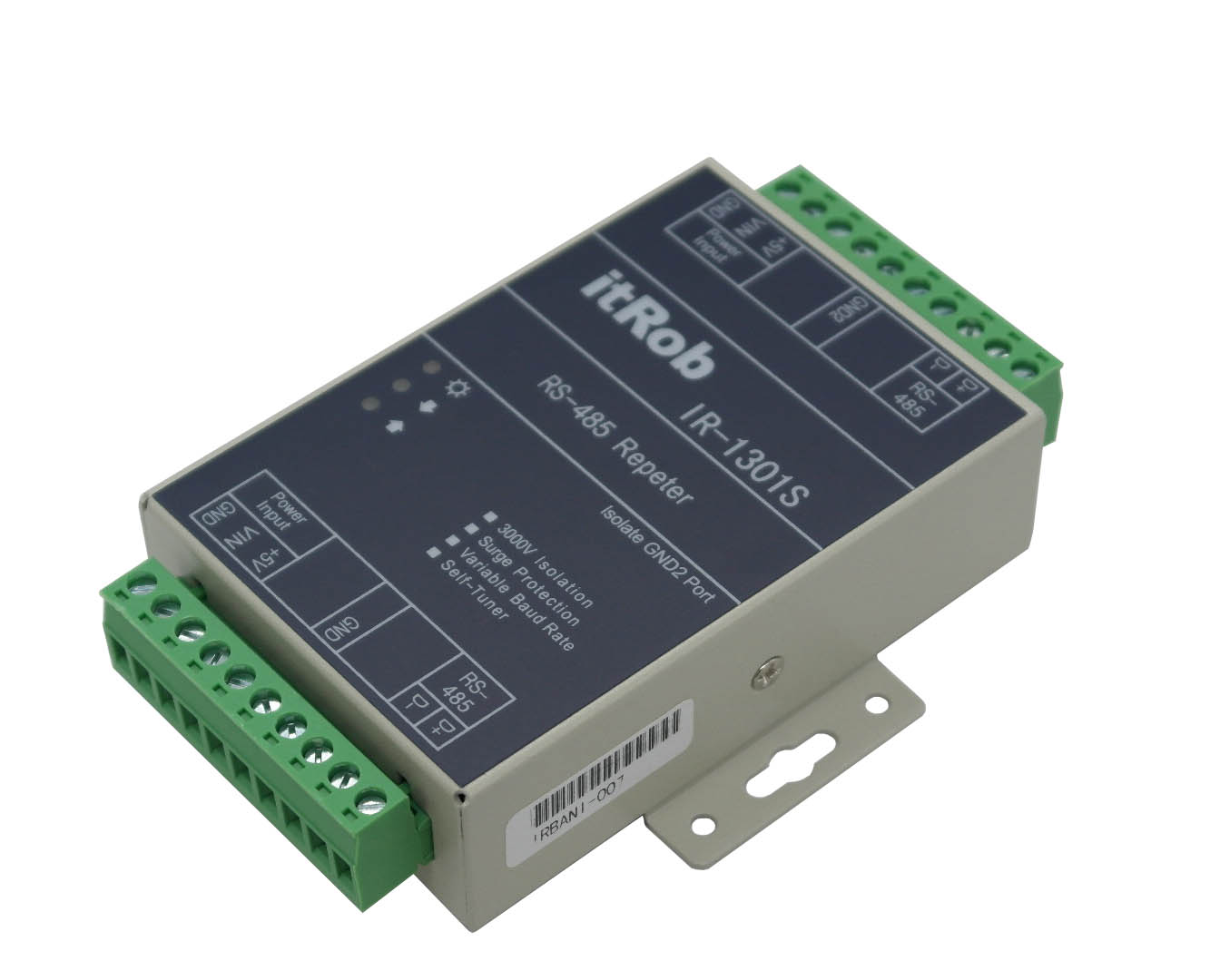

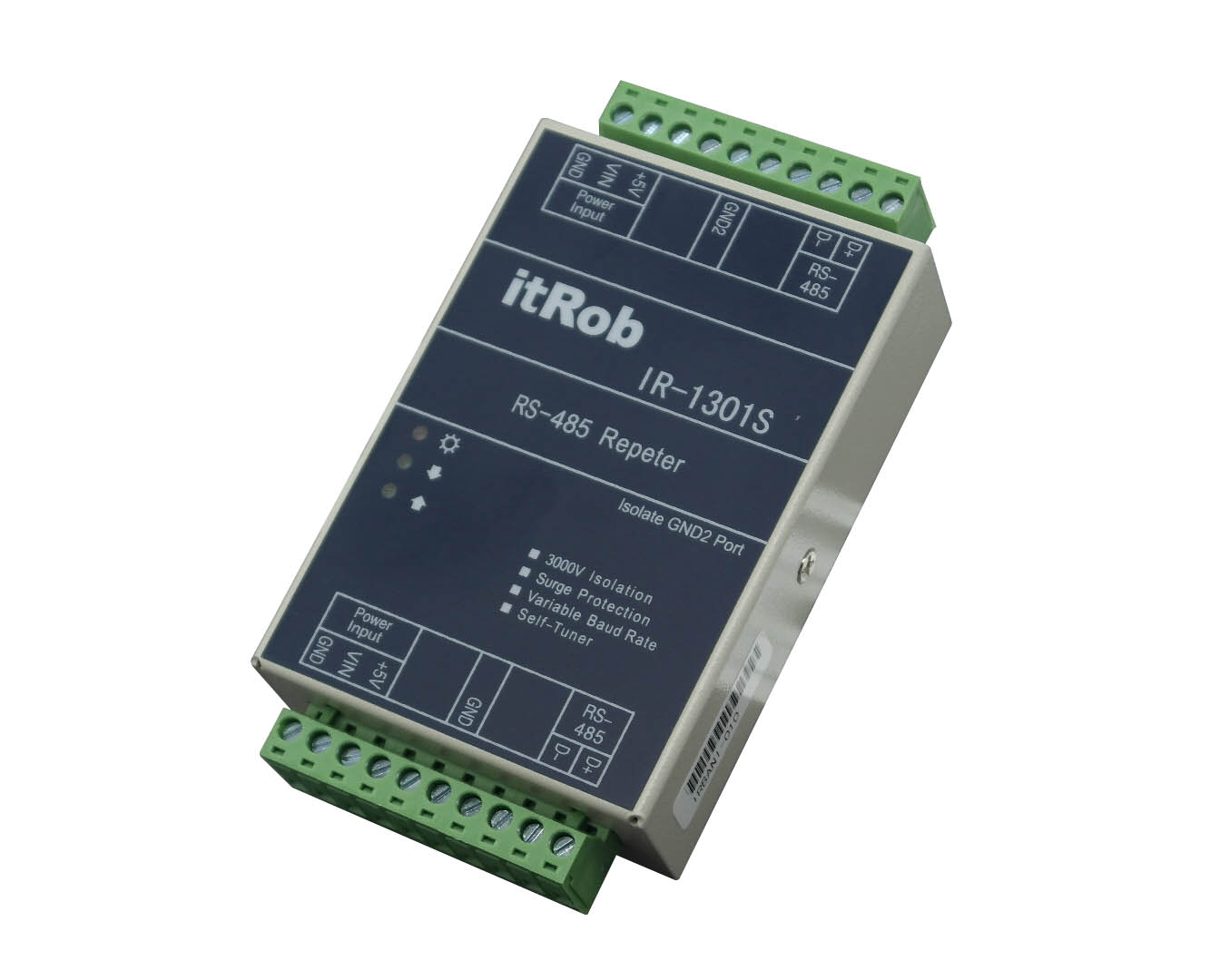

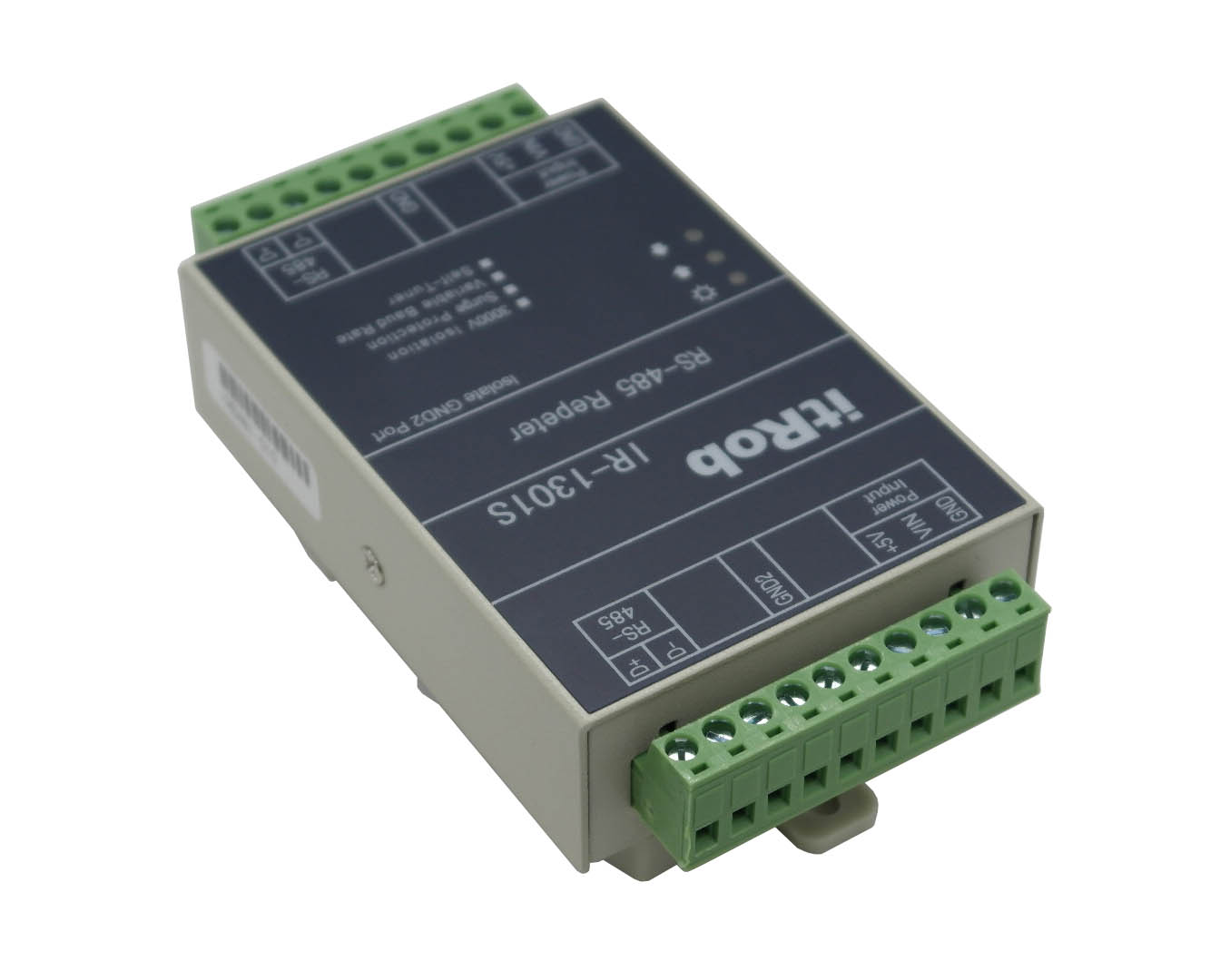

型号：IR-1301S

名称：工业级RS-485光电隔离中继器(单端隔离)

用户手册：《IR-1301S用户使用手册》

典型应用：IR-1301S典型应用

产品简介

    IR-1301是一款有源工业级RS-485光电隔离中继器。采用铁质金属外壳，既可实现壁挂式安装，又可以实现工业导轨安装。在具备光电隔离功能的同时，在两个RS-485端还加入了防雷防静电保护措施。使其更适合于工业恶劣环境下使用。

    IR-1301系列产品有两种不同的隔离方式，分别对应S和D两种型号，这两种型号为IR-1301S和IR-1301D。具体区别如下：
     IR-1301S------隔离RS-485（GND2端）
     IR-1301D------RS-485（GND1端）、RS-485（GND2端）和外部电源端三端全隔离

产品特点

  ◆ RS-485为两线半双工（D+、D-）通信
  ◆ 采用先进的双向自动流控技术，可自动识别RS-485信号流向
  ◆ 透明传输，波特率自适应，用户无须更改协议
  ◆ 两端RS-485物理接口为12孔接线柱方式
  ◆ 外部电源物理接口也为接线柱方式，并可以从两端供电（电源接在哪一端都可以）
  ◆ 提供电源和信号方向（←和→）三个指示灯，方便用户查看通信状态

性能指标

  ◆ 通信接口：
    RS-485（GND1端）信号：D+、D-、GND1
    RS-485（GND2端）信号：D+、D-、GND2
  ◆ 电源接口：VIN（+8～48VDC）、+5V、GND （可双端供电）
  ◆ 通信波特率：50～115.2Kbps自适应
  ◆ 流控：双向自动流控
  ◆ 通信距离：0～3Km
  ◆ 支持节点数：支持32个通信节点（标准负载情况下）
  ◆ 隔离保护电压：3000V
  ◆ 防雷保护电压：7～8V
  ◆ 防雷保护容量：600W/ms
  ◆ 静电保护电压：15KV
  ◆ 功耗：<0.5W
  ◆ 工作温度：-40℃～85℃
  ◆ 湿度：5%～95%
  ◆ 尺寸：（参见说明书）

选型说明

  ◆ 当您的RS-485设备和给本产品供电的电源来自同一个供电系统时可以选择IR-1301S
  ◆ 当您的RS-485设备和给本产品供电的电源来自不同的供电系统时最好选择IR-1301D
  ◆ 所有IR-1301S可以适用的场合IR-1301D都可以适用
  ◆ 详细情况参见《IR-1301产品说明书》
