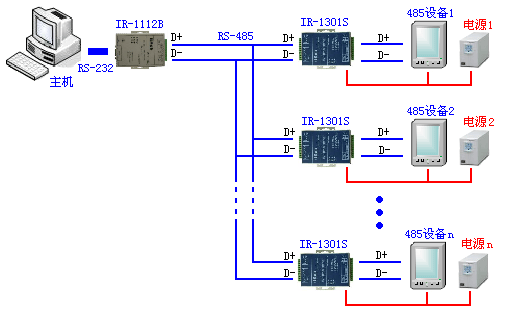

典型应用1:IR-1301S作为RS-485光电隔离保护器保护使用



(图 1)

说明:
    上图中单独画出了给IR-1301S以及485设备供电的电源,目的是为了说明这种应用是IR-1301S最典型的应用。因为IR-1301S是单端隔离的,当给IR-1301S以及485设备供电的是同一个电源或来自同一个供电系统时,没有必要选择全隔离的IR-1301D,而选择IR-1301S可以更好的为用户节约成本。( 关于IR-1301S/D的隔离方式请参见IR-1301S/D产品说明书)
    图1中RS-485主设备通过接一台IR-1112B将RS-232信号转换成RS-485信号。(关于IR-1112系列产品的详细内容请参见IR-1112说明书)

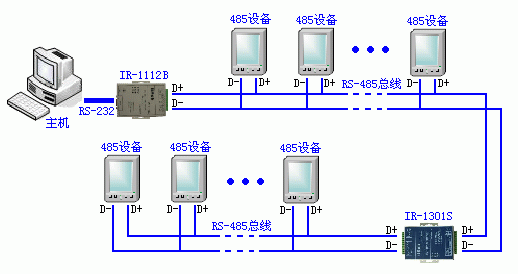

典型应用2:IR-1301S作为RS-485中继器延长RS-485通讯距离


(图 2)

说明:
    由于IR-1301S为单端隔离,因此作为RS-485中继器使用时,用户要根据现场的实际情况进行选择。当距离比较远或RS-485网络上的各设备的电源彼此独立时我们还是建议用户选择更安全可靠的IR-1301D。
    所有IR-1301S适用的场合,IR-1301D都可以适用。
