产品中心->RS-232/422/485隔离中继与扩展设备->IR-1301L

RS-232/422/485隔离中继与扩展设备

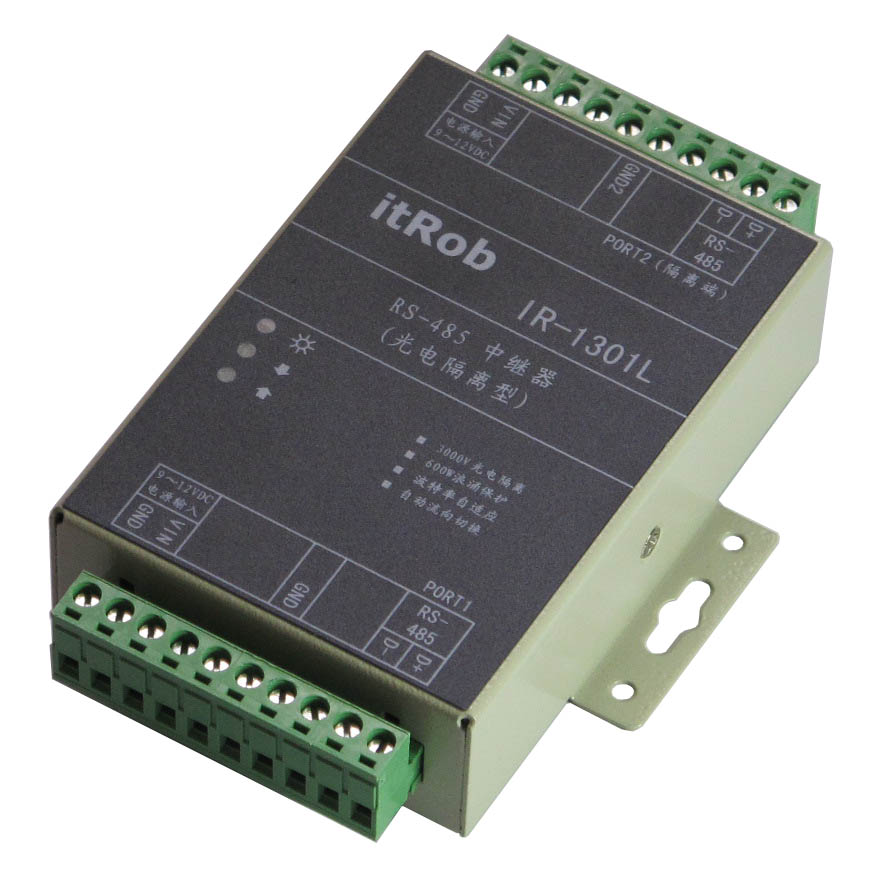

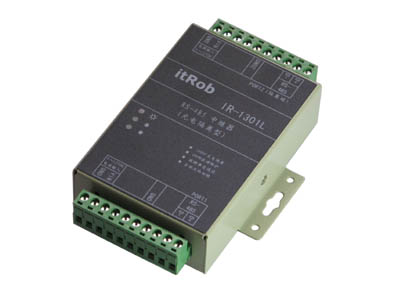

型号:IR-1301L
名称:经济型RS-485光电隔离中继器(单端隔离)
产品简介:

    IR-1301L是一款有源经济型RS-485光电隔离型中继器。具有对RS-485网络进行有效的隔离保护和延长通信距离的作用。
    IR-1301L经济型光电隔离RS-485中继器产品是专门针对工业现场环境而设计的,对那些要求高可靠性、高安全性和低成本的应用场合尤其适合。光电隔离功能可以有效的保护RS-485网络和设备避免因工业现场的各种静电和浪涌信号对其造成的损害,同时更有效的避免了因地电位差而在整个485网络设备之间产生的环流。在具备光电隔离功能的同时,在两个RS-485端还加入了600W TVS防雷保护功能,使产品本身免于雷击和浪涌的伤害,延长了产品自身的使用寿命。

特  点:

◆ 3000V光电隔离。
◆ RS-485信号端具备600W防雷防浪涌保护。
◆ 采用先进的自动流控技术,自动侦测RS-485信号流向,无须其它硬件流控信号,用户无须更改软件。
◆ 透明传输、波特率自适应(50bps~115.2kbps )。
◆ 可带电热插拔。
◆ 提供信号流向和电源(PWR)指示灯,方便查看工作状态。
◆ 外壳采用合金外壳,有效防止电磁干扰、散热良好、坚固耐用。
◆ 提供壁式和导轨安装方式。
◆ RS-485端和电源的物理接口为10位接线端子,方便现场接线。

性能指标:
◆接口标准:符合EIA/TIA RS-485标准
◆工作方式:两线(D+、D-)半双工
◆通信速率:50~115.2Kbps (自适应)
◆支持点数:最大32个节点(标准负载)
◆通信距离:0~2Km (距离越远速率越低)
◆流控方式:自动流控(无须其它流控信号)
◆隔离电压:3000V
◆防雷电压:启动电压6.8V
◆防雷容量:600W/ms
◆静电保护:15KV
◆供电方式:外部供电
◆电源电压:+9V~12VDC
◆物理接口:RS-485和电源接口为10位一体式接线端子
◆指示灯:提供信号流向和电源(PWR)三个指示灯
◆传输介子:普通平行线或双绞线
◆安装方式:壁挂式安装和工业导轨安装
◆环境温度:-40℃~85℃
◆环境湿度:0~95%

选型指南:




IR-1301L 经济型RS-485光电隔离中继器
(单端隔离)
IR-1301S 工业级RS-485光电隔离中继器
(单端隔离)
IR-1301D 工业级RS-485光电隔离中继器
(三端隔离)
IR-1302S 工业级RS-422/485自适应型光电隔离中继器(单端隔离)
IR-1302D 工业级RS-422/485自适应型光电隔离中继器(三端隔离)
IR-1305A 工业级4口RS-485隔离分配器
(主从隔离)
IR-1308A 工业级8口RS-485隔离分配器
(主从隔离)
IR-1308P 工业级8口RS-485隔离分配器
(通道带地址)
IR-1316A 工业级16口RS-485隔离分配器
(主从隔离)
IR-1316AP 工业级16口RS-485隔离分配器
(主从隔离)(通道带地址)
IR-1325 工业级
4口RS-232分配器
IR-1326 工业级
8口RS-232分配器
IR-1326P 工业级
8口RS-232分配器(通道带地址)
IR-1327A 工业级1分16口RS-232分配器
(主从隔离)
IR-1327AP 工业级1分16口RS-232分配器
(主从隔离)(通道带地址)
