IR-1301L 经济型光电隔离RS-485中继器典型应用

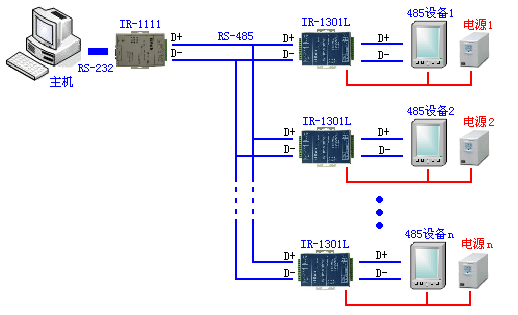

  典型应用1：IR-1301L作为RS-485光电隔离保护器保护使用

(图 1)

  说明：
    上图中单独画出了给IR-1301L以及485设备供电的电源，目的是为了说明这种应用是IR-1301L最典型的应用。因为IR-1301L是单端隔离的，当给IR-1301L以及485设备供电的是同一个电源或来自同一个供电系统时，选择IR-1301L是最经济的选择。
    图1中RS-485主设备通过接一台IR-1111将RS-232信号转换成RS-485信号。考虑到用户选择IR-1301L是为了经济和节约成本，因此主机端的232-485转换器也采用经济型的IR-1111。（关于IR-1111转换器产品的详细内容请参见IR-1111说明书）

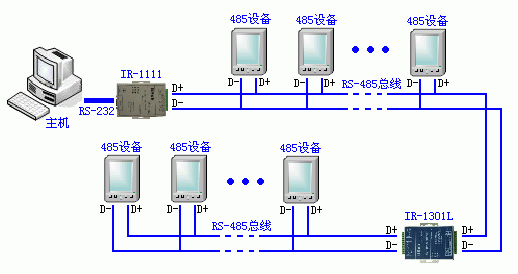

  典型应用2：IR-1301L作为RS-485中继器延长RS-485通讯距离

(图 2)

  说明：
    由于IR-1301L为单端隔离，因此作为RS-485中继器使用时，用户要根据现场的实际情况进行选择。当距离比较远或RS-485网络上的各设备的电源彼此独立时我们还是建议用户选择更安全可靠的IR-1301D。
    图2中RS-485主设备通过接一台IR-1111将RS-232信号转换成RS-485信号。由于IR-1301L是一款经济型的RS-485中继器，因此主机端的232-485转换器也采用经济型的IR-1111。
    所有IR-1301L适用的场合，IR-1301S和IR-1301D都可以适用。
