RS-232光电隔离与长线驱动器

型号:IR-1201
名称:无源RS-232光电隔离器(隔离收、发、地三线)
产品简介:
    IR-1201是一款无源RS-232串口三线(TXD、RXD、GND)光电隔离器,可将两个相互通讯的RS-232设备(DTE和DCE)在电气上完全隔离开来,从而有效的避免两个RS-232设备之间的互相干扰,防止两端RS-232设备因地电位差造成地环流而对设备造成的损害。本产品无须外部电源,直接从两端的RS-232串口取电。对于采用标准DB-9接头的RS-232设备来说,直接将其与接口连接即可使用,非常方便。

特  点:

◆ 接口符合EIA RS-232和CCITT V.24异步协议
◆ RS-232为三线(TXD、RXD、GND)全双工通信
◆ 分为DTE端(接数据终端设备,如计算机)和DCE端(接数据通信设备,如Modem)
◆ 效率高达95%的串口窃电技术
◆ 可带电热插拔
◆ 透明传输,波特率自适应


性能指标:
◆ 电 源:串口取电,无须外部电源
◆ 取 电 针 脚:DTE端为TXD,DCE端为RXD(另外,DTE端的DTR、RTS以及DEC端的DSR、CTS参与辅助供电)
◆ 工 作 电 流:<3mA
◆ 通信波特率:0~57.6Kbps自适应
◆ 隔离电压:2500V
◆ 工 作 温 度:-20℃~85℃

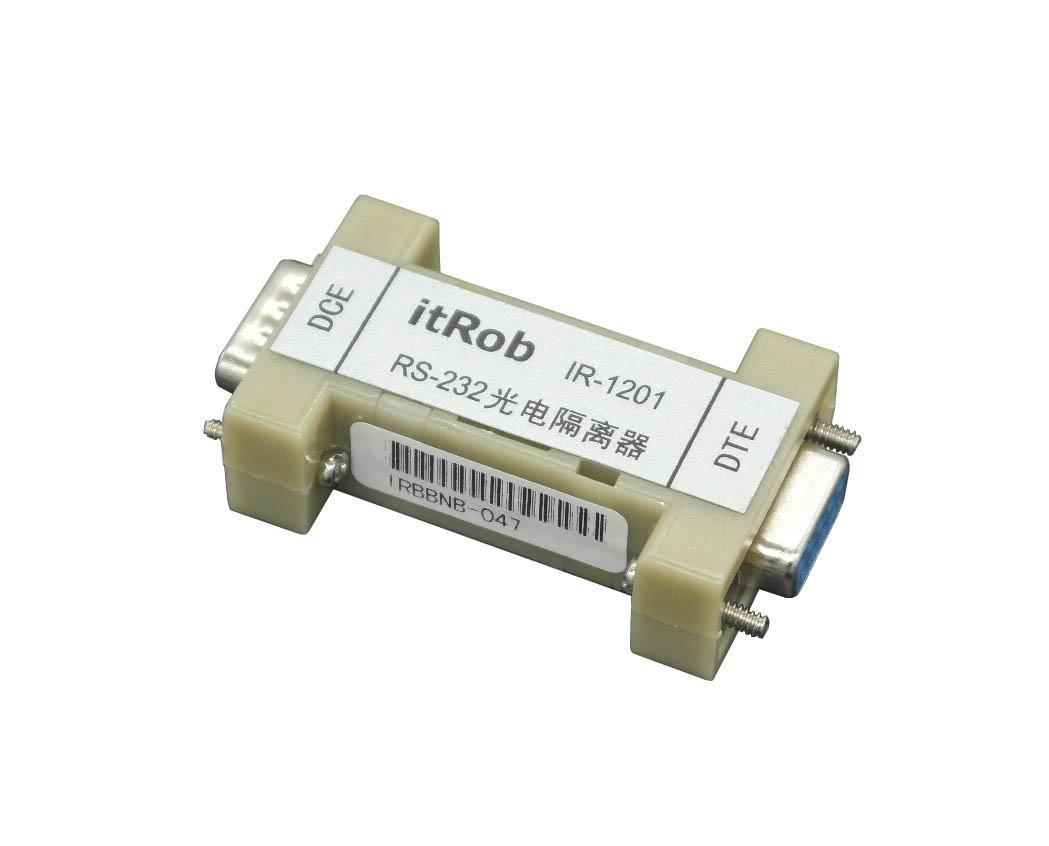

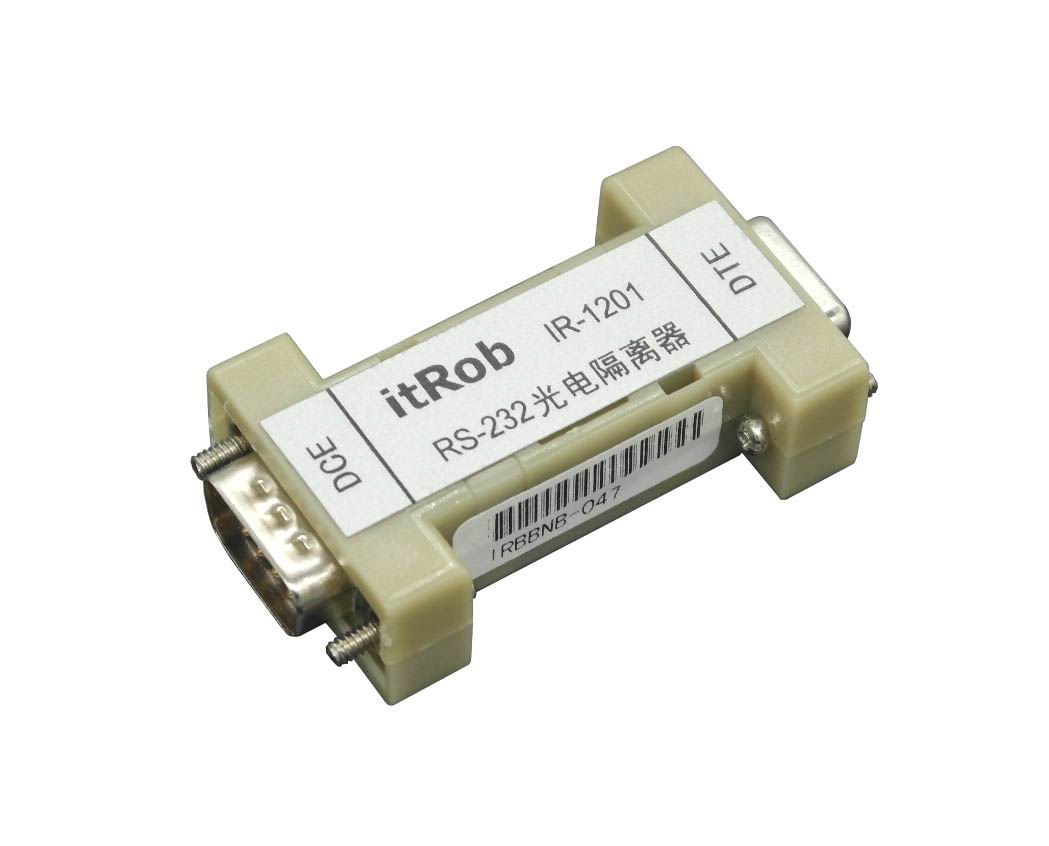

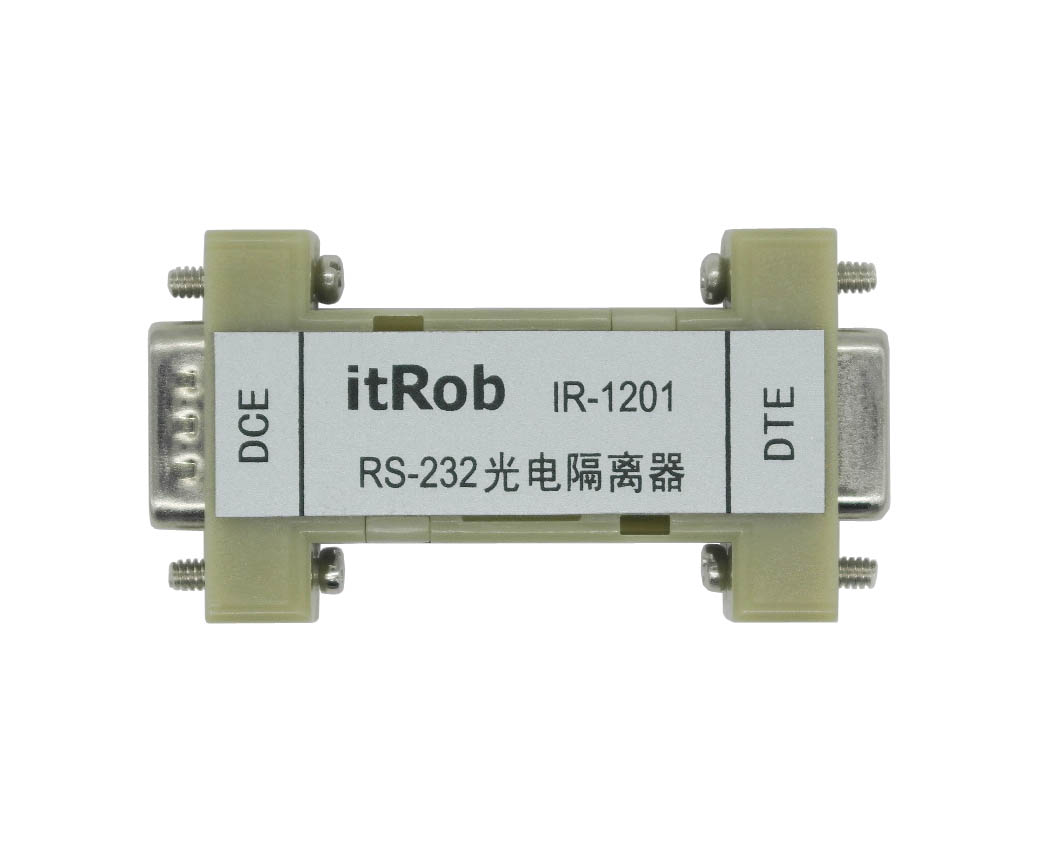

IR-1201 无源RS-232光电隔离器
