IR-1201 无源RS-232三线隔离保护器典型应用

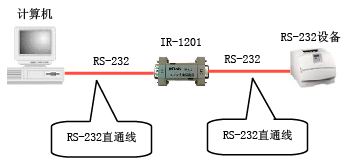

  典型应用：实现计算机与RS-232设备的隔离（计算机通过IR-1201与1台RS-232设备通讯）

  说明：上图中的计算机属于DTE(数字终端设备)设备，与其连接的是DCE(数字通讯设备)设备。需要注意的是此DCE设备必须是三线通讯，即，只有发送(Txd)、接收(Rxd)和信号地(GND)三条通讯线。如果RS-232设备还用到RS-232的其它信号线的话，则IR-1201无法实现正常的通讯。即IR-1201只能用于RS-232的三线通讯的场合。
