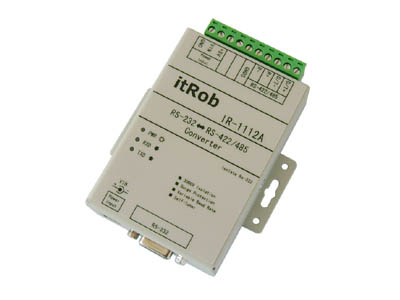

型号：IR-1112A

名称：有源工业级光电隔离型RS-232转RS-485/422转换器(隔离RS-232端)

用户手册：《IR-1112用户使用手册》

典型应用：IR-1112A典型应用

产品简介

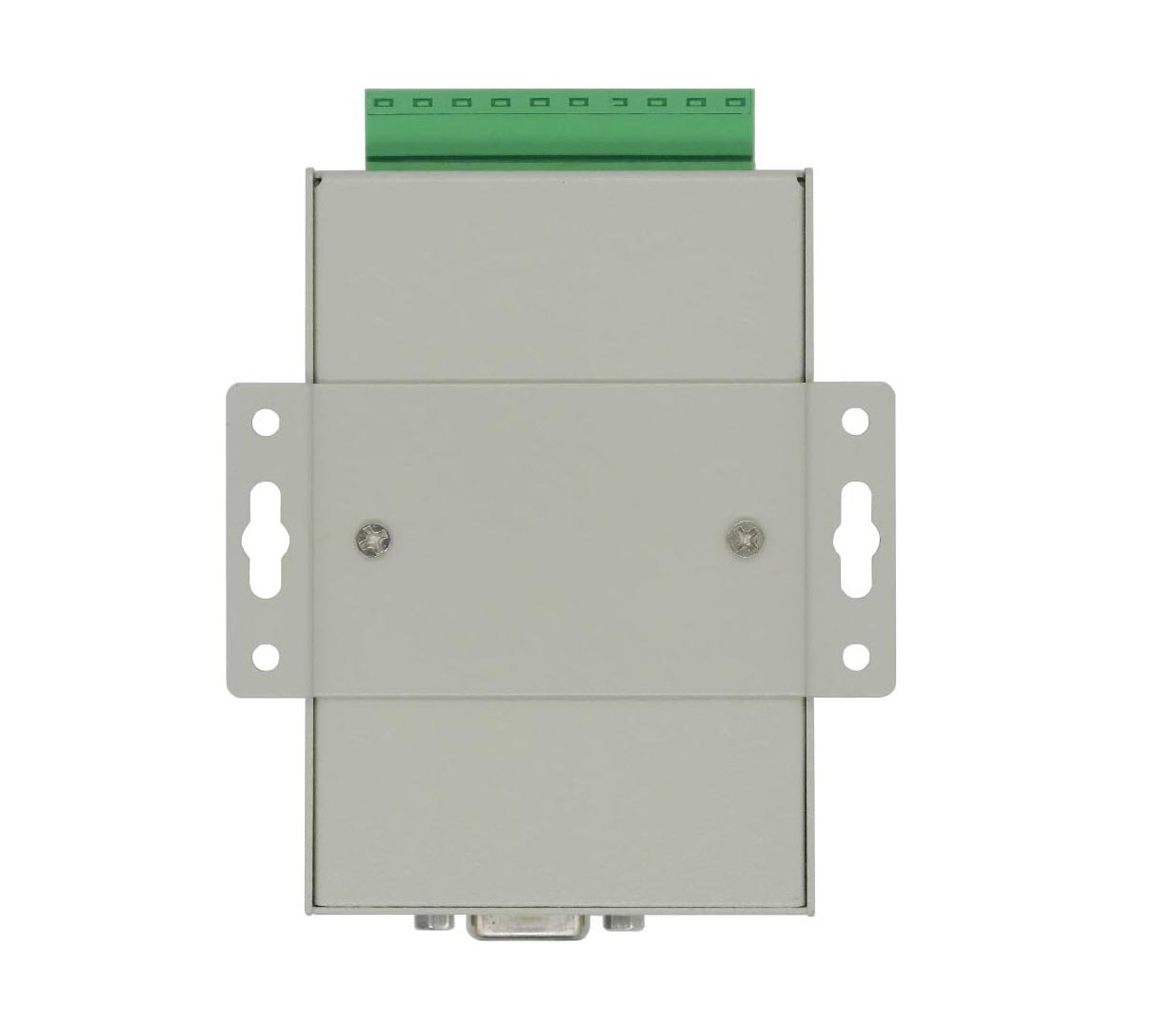

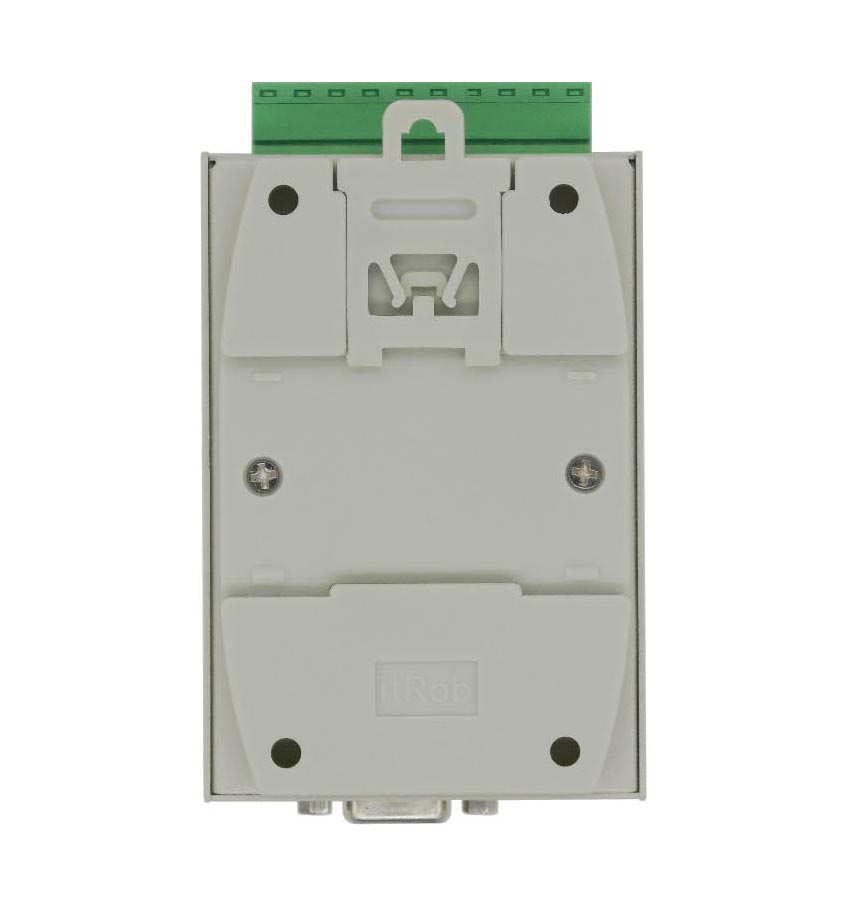

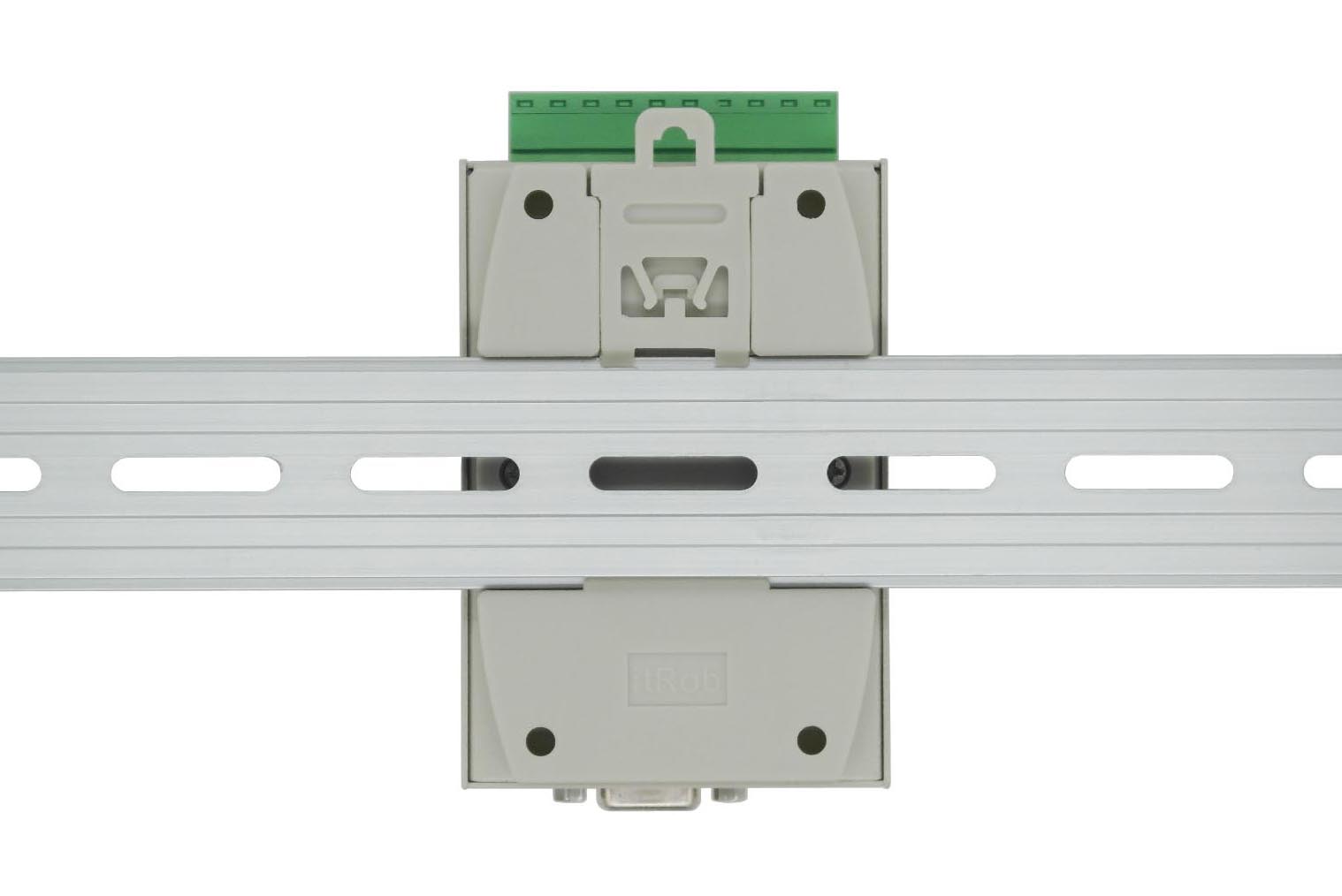

    IR-1112是一款有源工业级RS-232与RS-422/485光电隔离型接口转换器。采用合金金属外壳，既可实现壁挂式安装，又可以实现工业导轨安装。RS-422/485端采用自适应设计，无须外部的RS-422/RS-485工作方式选择开关，可以直接与设备连接使用，非常方便。在具备光电隔离功能的同时，在RS-422/485端还加入了防雷防静电保护措施。使其更适合于工业恶劣环境下使用。

    IR-1112系列产品有三种不同的隔离方式，分别对应A、B和C三种型号，这三种型号为IR-1112A、IR-1112B和IR-1112C。具体区别如下：
     IR-1112A------隔离RS-232端
     IR-1112B------隔离RS-422/485端
     IR-1112C------RS-232端、RS-422/485端和外部电源端三端全隔离

产品特点

  ◆ RS-232端为三线(RXD、TXD、SG)通信(全双工)
  ◆ RS-422端为四线(T+、T-、R+、R-)通信(全双工)
  ◆ RS-485端为两线(D+、D-)通信(半双工)
  ◆ 可带电热插拔
  ◆ 采用先进的自动流控技术，可自动识别RS-485信号流向，无须RTS流控信号
  ◆ 自动识别RS-422/RS-485，无须手动选择开关
  ◆ 透明传输，波特率自适应，用户无须更改协议
  ◆ RS-232端采用标准的DB-9孔连接器(符合DCE三线定义)
  ◆ RS-422/485端物理接口为10位接线端子
  ◆ 外部电源接口同时提供接线柱和插座两种方式，方便用户使用

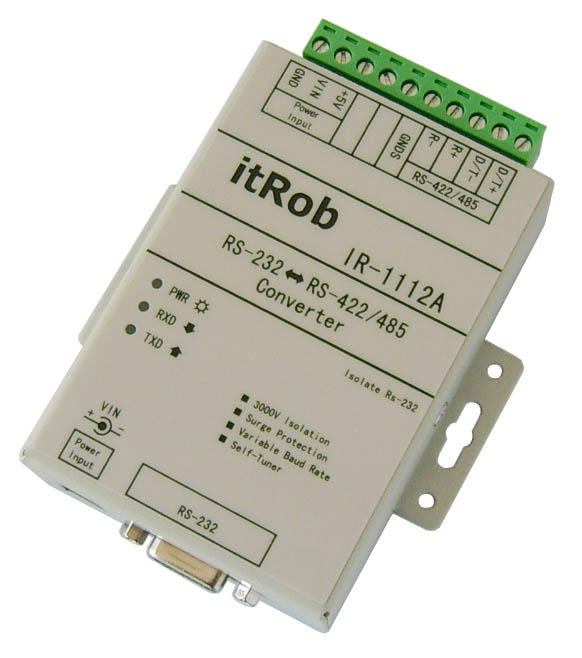

  ◆ 提供电源(PWR)、发送(TXD)和接收(RXD)三个指示灯，方便用户查看通信状态

性能指标

  ◆ 通信接口：
    RS-232端信号：RXD、TXD、SG
    RS-422端信号：T+、T-、R+、R-、GNDS
    RS-485端信号：D+、D-、GND
  ◆ 电源接口：VIN(+8～48VDC)、+5V(+5～5.6V)、GND
  ◆ 通信波特率：50bps～115.2Kbps自适应
  ◆ 流控：自动流控
  ◆ 接口切换方式：RS-422和RS-485自动切换，无须手动设置
  ◆ 通信距离：0～3Km
  ◆ 支持节点数：RS-422/485端支持标准的32个通信节点(标准负载)
  ◆ 隔离保护电压：3000V
  ◆ RS-422/485端防雷保护电压：7～8V
  ◆ RS-422/485端防雷保护容量：600W/ms
  ◆ 静电保护电压：15KV
  ◆ 功耗：<0.5W
  ◆ 工作温度：-40℃～85℃
  ◆ 湿度：0%～95%
  ◆ 尺寸：(参见说明书)

选型说明

  ◆ 当给本产品供电的电源与RS-422/485设备的电源来自相同的供电系统而与RS-232设备不是一个供电系统时，可以选择IR-1112A
  ◆ 当给本产品供电的电源与RS-232设备的电源来自相同的供电系统而与RS-422/485设备不是一个供电系统时，可以选择IR-1112B
  ◆ 当以上三个设备(IR-1112、RS-232设备和RS-422/485设备)所用的电源都来自不同的供电系统时，最好选择IR-1112C
  ◆ 所有IR-1112A和IR-1112B可以适用的场合IR-1112C都可以适用
  ◆ 详细情况参见《IR-1112产品说明书》
