IR-1112A 工业级RS-232转RS-422/485光电隔离转换器典型应用

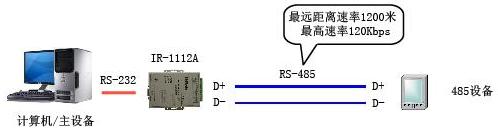

  典型应用1:RS-485点对点连接通讯 (计算机通过IR-1112A与1台RS-485设备通讯)


( 图 1)



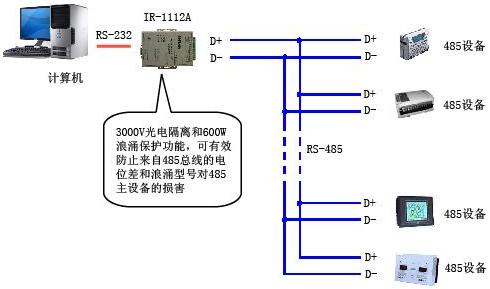

  典型应用2:RS-485多点通讯 (计算机通过IR-1112A与多台RS-485设备通讯)


图 2)

说明:RS-485多点通讯多用于考勤、门禁、监控、数据采集、工业仪表通讯等领域。

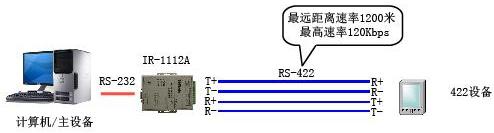

  典型应用3:RS-422点对点连接通讯 (计算机通过IR-1112A与1台RS-422设备通讯)


(图 3)

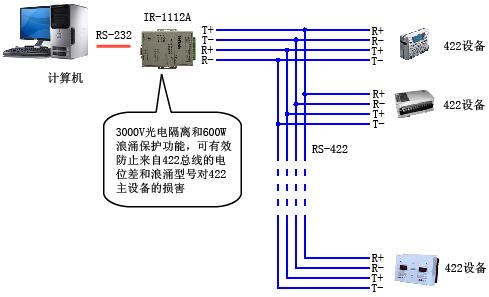

  典型应用4:RS-422多点通讯 (计算机通过IR-1112A与多台RS-422设备通讯)


(图 4)
