RS-232/422/485接口转换器

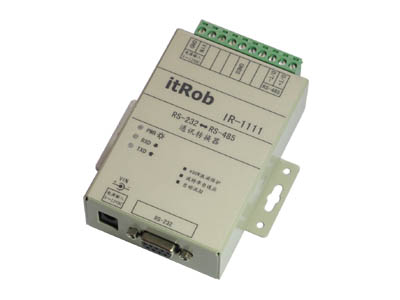

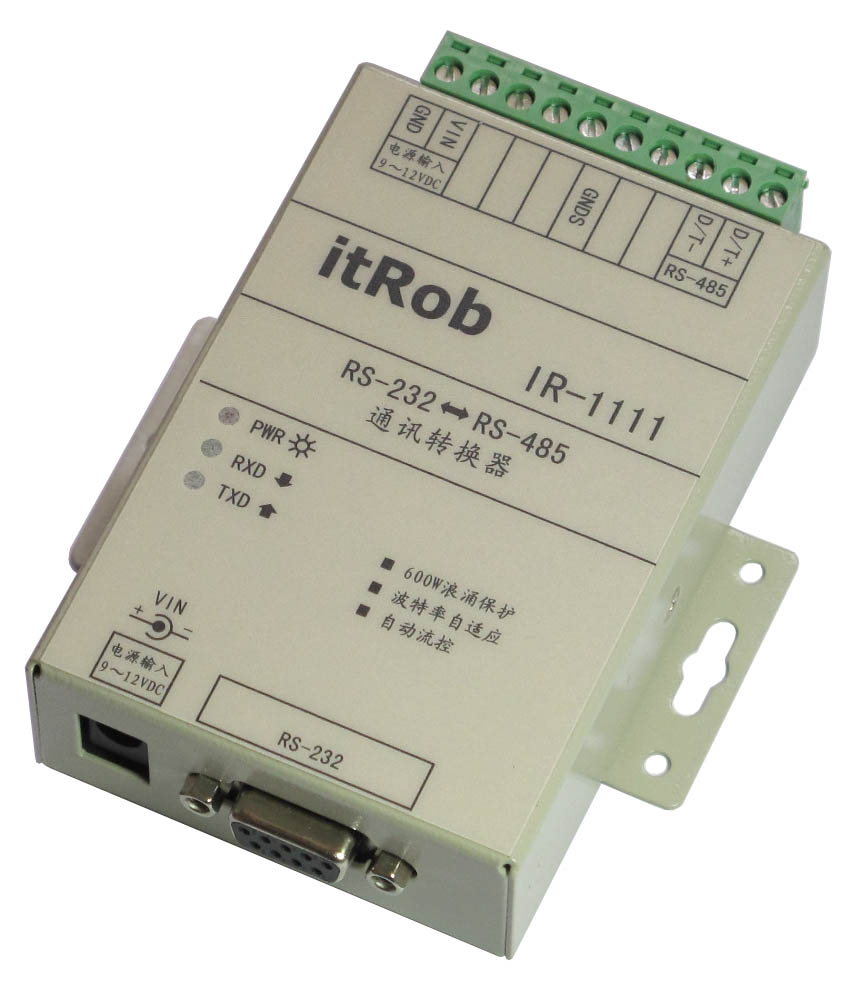

型号:IR-1111
名称:有源工业级RS-232转RS-485转换器(经济型)
产品简介:
    IR-1111是一款经济型有源工业级RS-232转RS-485转换器,可实现将三线共模RS-232信号转换成两线RS-485差分信号。
    IR-1111是专门针对工业现场环境而设计的,对于那些要求高可靠性高安全性和低成本的应用场合尤其适合。RS-485端自带防静电和防浪涌保护功能,可在大多数的应用环境下保证系统稳定可靠的工作。

特  点:

◆ RS-485端具备600W防雷防浪涌保护。
◆ RS-485端采用先进的自动流控技术,自动侦测RS-485信号流向,无须RTS/CTS硬件流控信号,用户无须更改软件。
◆ 电源供电电压范围+9V~+12VDC。
◆ 透明传输、波特率自适应(50bps~115.2kbps)。
◆ 可带电热插拔。
◆ 提供收(RXD)、发(TXD)和电源(PWR)指示灯,方便查看工作状态。
◆ 外壳采用合金金属外壳,有效防止电磁干扰、散热良好、坚固耐用。
◆ 提供壁式和导轨安装方式。
◆ RS-232端物理接口为标准DB-9孔插头,此外随产品还配一条DB-9孔到DB-9针的9芯直连线,方便与计算机连接。
◆ RS-485端物理接口为10位接线端子,方便现场接线。
◆ 提供两种电源物理接口---接线柱和同心插座,实际使用时接哪个都可以。


性能指标:
◆接口标准:符合EIA/TIA RS-232C和RS-485标准
◆工作方式:RS-485为两线半双工
◆通信速率:50~115.2Kbps (自适应)
◆支持点数:最大32个节点(标准负载)
◆通信距离:0~2Km (距离越远速率越低)
◆流控方式:自动流控(无须RTS、CTS流控信号)
◆防雷电压:7V
◆防雷容量:600W/ms
◆静电保护:15KV
◆供电方式:外部供电
◆电源电压:+9V~+12VDC
◆物理接口:RS-232端:标准DB-9孔接口
            RS-485端:接线端子
            电源端:接线端子和同心插座两种接口
◆指示灯:提供TXD、RXD和PWR三个指示灯
◆传输介子:普通双绞线
◆安装方式:壁挂式安装和工业导轨安装
◆环境温度:-40℃~85℃
◆环境湿度:0~95%

选型说明:




IR-1101 无源防雷型RS-232转RS-485转换器
IR-1101G 无源光电隔离型RS-232转RS-485转换器
IR-1103 无源防雷型RS-232转RS-422/485自适应转换器
IR-1111 有源工业级RS-232转RS-485转换器(经济型)
IR-1112A 有源工业级RS-232转RS-422/485转换器(隔离RS-232端)
IR-1112B 有源工业级RS-232转RS-422/485转换器(隔离RS-422/485端)
IR-1112C 有源工业级RS-232转RS-422/485转换器(全隔离)
