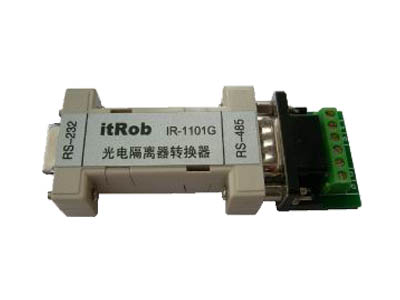

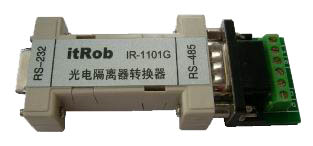

型号:IR-1101G
名称:无源光电隔离型RS-232转RS-485转换器







用户手册:《IR-1101G用户使用手册》
典型应用:IR-1101G典型应用
 产品简介

    IR-1101G是一款无源RS-232到RS-485光电隔离转换器转换器。无须外部电源,直接从串口取电,最高通讯速率38.4Kbps。

 产品特点
  ◆ RS-485为两线半双工通信(D+、D-)
  ◆ 效率高达95%的串口窃电技术
  ◆ 可带电热插拔
  ◆ 采用先进的自动流控技术,可自动识别RS-485信号流向,无须CTS/RTS流控信号
  ◆ 透明传输,波特率自适应,用户无须更改协议
  ◆ 直接从计算机串口取电,无须外部电源
  ◆ 光电隔离电压2500V
  ◆ RS-485端内置600W/ms抗雷击保护和15kV防静电保护
  ◆ 配一体化工业接线端子,RS-232端为标准DB-9孔型接口(可直接与计算机相连)
 性能指标

  ◆ 电 源:串口取电,无须外部电源
  ◆ 工 作 电 流:<10mA
  ◆ 通信波特率:50~38.4Kbps
  ◆ 通 信 距 离:0~1.2Km
  ◆ 光电隔离电压2500V
  ◆ 保护动作电压:7~8V
  ◆ 防雷保护容量:600W/ms
  ◆ 静电保护电压:15KV
  ◆ 工 作 温 度:-40℃~85℃
