IR-1101G 无源RS-232转RS-485光电隔离转换器典型应用

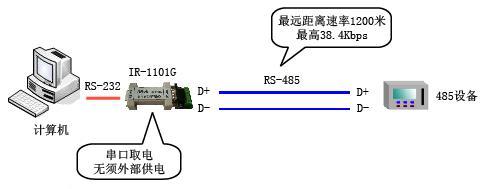

典型应用1:点对点连接通讯 (计算机通过IR-1101G与1台RS-485设备通讯)


( 图 1)

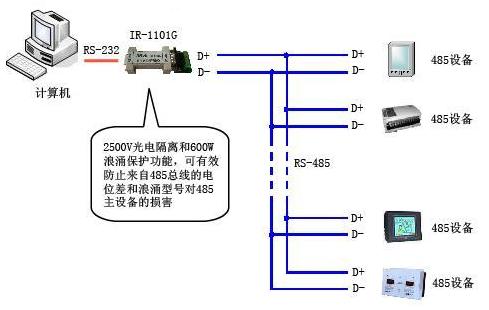

典型应用2:多点通讯 (计算机通过IR-1101G与多台RS-485设备通讯)


(图 2)

说明:RS-485多点通讯多用于考勤、门禁、监控、数据采集、工业仪表通讯等领域。
