IR-1513妙用举例
（关键词：RS-232 RS-422 RS-485 串行通讯 光纤转换器 ）
itRob公司的串口到光纤转换器IR-1513S/M主要功能是实现串行信号(RS-232/422/485)通过光纤(单模/多模)的远距离传输，在IR-1513的产品说明书中有标准应用举例。其实，IR-1513还有一些比较巧妙的应用方法说明书中并没有提及，因此在这里向大家介绍一下。这些方法方法的原理非常简单，可能会解决用户在工程上遇到的一些特殊问题。
1、同时实现串行信号的远距离传输与转换

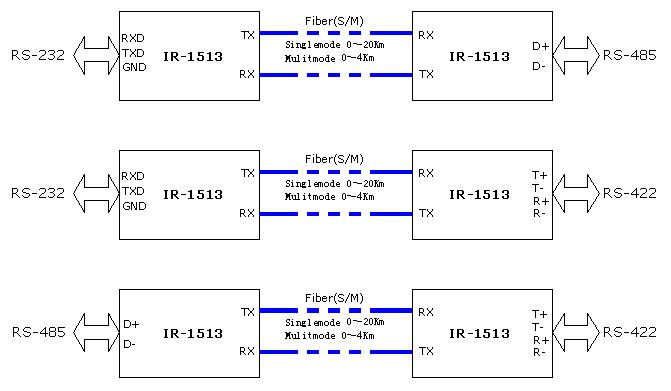

IR-1513的说明书中列举了RS-232/422/485串行信号的远传功能。由于IR-1513的串口端同时提供了RS-232、RS-422和RS-485接口，因此其还可以实现RS-232、RS-422、RS-485三种串口间的转换。具体的连接方法如下图（图1）所示：
图1
2、光纤中继功能
可以用两台IR-1513实现两条全双工串行光纤通路的中继或延长功能。两台IR-1513通过串口端的RS-232/RS-422交叉联接。

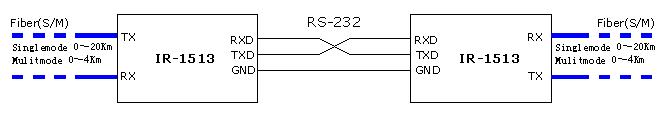

具体的连接方式如下图（图2）所示：
图2
图2中只列举了通过RS-232交叉连接的图例，通过RS-422交叉连接的方法和原理与之类似。
需要注意的问题：由于在实现光纤中继的过程中，增加了光-电-光的转换过程，系统的信号延时会有一定程度的增加，因此，在对信号延时方面有特殊要求的应用场合，这种延长方式要慎重使用。
3、用一台IR-1513实现单路光纤的中继延长
该技巧与技巧2中的原理类似，只是光纤通路为单路，而且是单工通讯，所用的IR-1513也只有一台。该种方法的主要特点是利用IR-1513的串行端口RS-232/422的全双工特性，在串口端做了一个自环。具体的连接方法如下图（图3）所示：
图3
图3中的为RS-232自环的实现方式，通过RS-422自环的方式与之类似。
需要注意的问题：与技巧2相同，这种方法也有一定的延时，用户在应用的过程中需要注意。
以上三种使用技巧还可以与常规应用相互结合，从而适应更多的应用场合。
北京异特路智能通讯科技有限公司技术部
2006-3-18
