用IR-1112实现RS-232硬件握手信号的远距离传输
(关键词:RS232 RS422 全信号 长距离)

    曾经有客户向我咨询过这样一种应用,他要实现RS232全信号(RXD、TXD、RTS、CTS)在1000米距离上的传输,问我们有什么办法解决。下面就以IR-1112A/B/C为例,讲一下解决办法。(IR-1112系列产品分为A、B、C三种型号,三种型号之间的唯一区别就是隔离方式的不同,以下简称1112)
    由于IR-1112的422方式为4线(2对)只能实现发送(TXD)和接收(RXD)。无法同时实现硬件握手信号的传输。那么RTS和CTS这两个硬件握手信号怎么办呢?其实,把RTS和CTS分别当成RXD和TXD信号,再用一个IR-1112传输就可以了。这样虽然有些麻烦,但能够解决问题。

    下面举例说明:
    比如:有两个RS-232设备之间要实现如下的连接。(如图1)

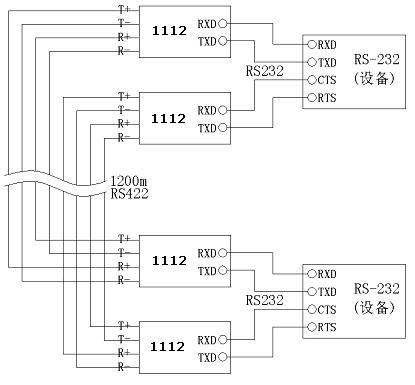

现在要把连接距离延长到1200米该怎样连接呢?如(图2)



    上图中共用了两对(4个) IR-1112。对于两个RS232设备来说,其与IR-1112的接线方法是一样的。交叉是在RS422线路上实现的。

作者:谢骞
校验:杨霞
2004/2/13
