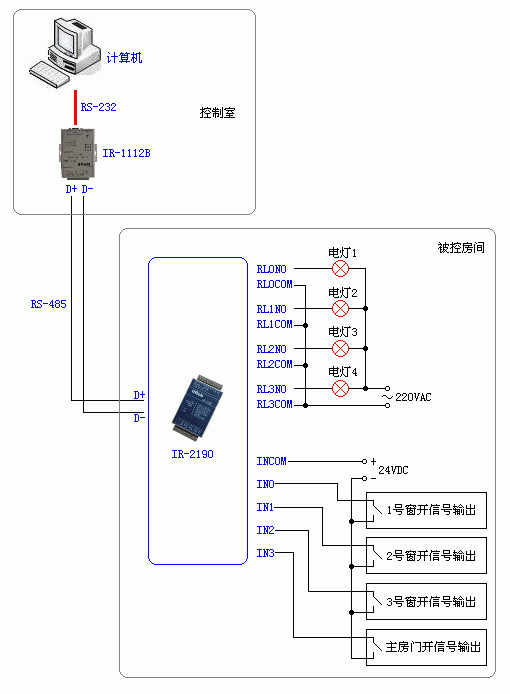

典型应用:控制主机通过IR-2190控制室内电灯的开或关以及监视门窗的开关状态


( 图 1 )

说明:主控室的计算机的通讯接口为标准的RS-232接口,需要通过接一个RS-232转RS-485转换器将RS-232信号转换成RS-485信号。本例使用的转换器为IR-1112B。

    在被控房间中有4盏电灯需要控制。同时,主控室还要监视该房间的3扇窗和1扇门的开关状态。这里3扇窗以及1扇门都已经事先安装了行程开关。当门或窗处于打开状态时,相应的行程开关就处于打开(断开)状态;当门或窗关闭时,相应的开关也处于闭合状态。如图1可知:当门或窗处于打开状态时,相应的输入通道的采样值为逻辑1;当门或窗处于关闭状态时,相应的输入通道的采样值为逻辑0。这里要注意开关量信号输入时外部电源的接法,本例采用的是24V直流电源。
    由于IR-2190的输出继电器采用的是功率继电器,可以直接驱动功率较大的设备,因此本例中用IR-2190来直接驱动和控制采用220V交流供电的电灯是完全可行的。
