IR-2041B 2路电压采集模块(电压输入范围0～10V)典型应用



  典型应用：计算机通过RS-485与IR-2041B连接实现对温度信号的采集

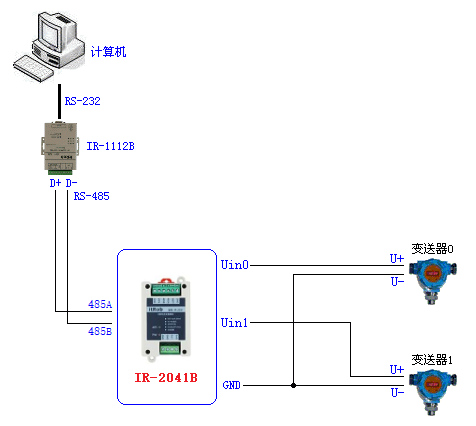

( 图 1 )

  说明：本例中的计算机的通讯接口为标准的RS-232接口，需要连接一个RS-232转RS-485转换器将RS-232信号转换成RS-485信号。本例使用的转换器为IR-1112B。

    本例为IR-2041B模拟量电压采集模块的典型应用。
    如图1所示，现场有2个温度采集点，有2个温度传感器分别采集这2个点的温度，由于这2个温度传感器直接包含了可以输出电压信号(0-10V)的变送器，因此可以直接将变送器输出的信号线直接连接到IR-2041B模块的模拟电压输入端，可以实现对这2个温度采样点的温度采集。

    另外还要注意一点，IR-2041B的输入采用带公共端(GND)的共模输入方式，其接线方式如图1所示。
