典型应用:计算机通过RS-485与IR-2020连接实现对温度信号的采集

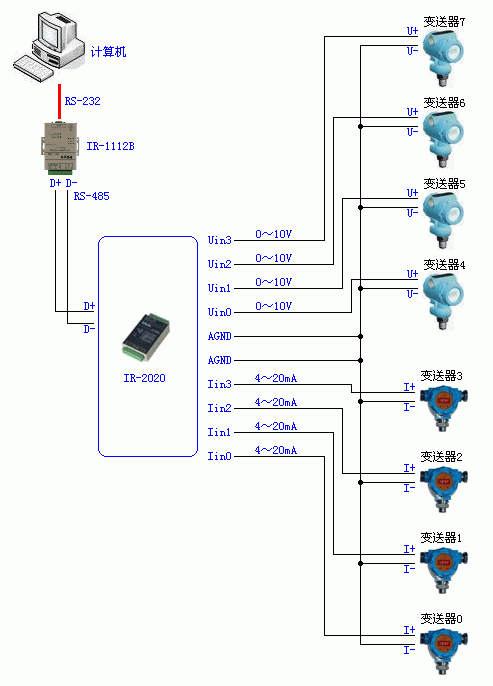

( 图 1 )

说明:本例中的计算机的通讯接口为标准的RS-232接口,需要连接一个RS-232转RS-485转换器将RS-232信号转换成RS-485信号。本例使用的转换器为IR-1112B。

    本例为IR-2020模拟量数据采集模块的典型应用。
    如图1所示,现场有8个温度采集点,有8个温度传感器分别采集这8个点的温度,由于温度传感器直接包含了可以输出标准信号的变送器,因此可以直接将变送器输出的两线制信号直接连接到IR-2020模块的模拟输入端。由于变送器0~3输出的是标准的4~20mA电流信号,而变送器4~7输出的是0~10V电压信号,而IR-2020正好有4路电流输入通道和4路电压输入通道,因此正好可以实现对这8个温度采样点的温度采集。
    另外还要注意一点,IR-2020的输入采用带公共端(AGND)的共模输入方式,其接线方式如图1所示。
