IR-1404F USB转4口RS-422/485自适应转换器典型应用



  典型应用1:用一台IR-1404F实现通过计算机的一个USB口扩展4路彼此独立的RS-422接口,从而实现对4个独立RS-422网络的通讯与控制


( 图 1 )

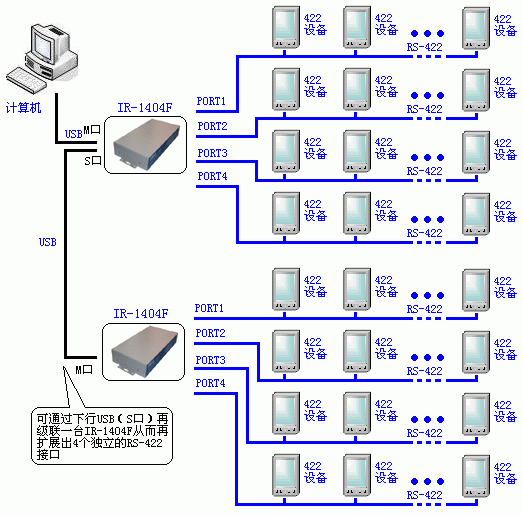

  典型应用2:用两台IR-1404F级联实现通过计算机的一个USB口扩展8路彼此独立的RS-422接口,从而实现对8个独立RS-422网络的通讯与控制


( 图 2 )

  说明:
   在典型应用2中,虽然使用2台IR-1404F级联扩展8路独立RS-422接口,但在计算机端仍然只占用1个USB接口,避免了过多占用计算机USB口带来的麻烦。

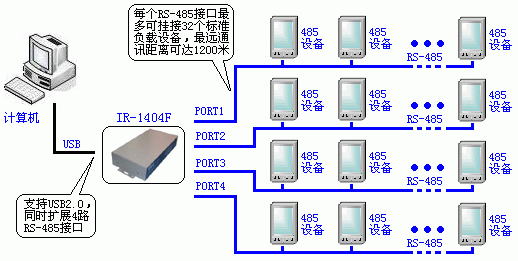

  典型应用3:用一台IR-1404F实现通过计算机的一个USB口扩展4路彼此独立的RS-485接口,从而实现对4个独立RS-485网络的通讯与控制


( 图 3 )

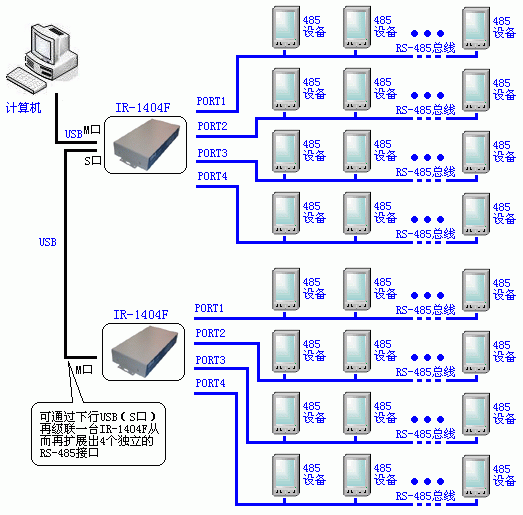

  典型应用4:用两台IR-1404F级联实现通过计算机的一个USB口扩展8路彼此独立的RS-485接口,从而实现对8个独立RS-485网络的通讯与控制


( 图 4 )

  说明:
   在典型应用4中,虽然使用2台IR-1404F级联扩展8路独立RS-485接口,但在计算机端仍然只占用1个USB接口,避免了过多占用计算机USB口带来的麻烦。

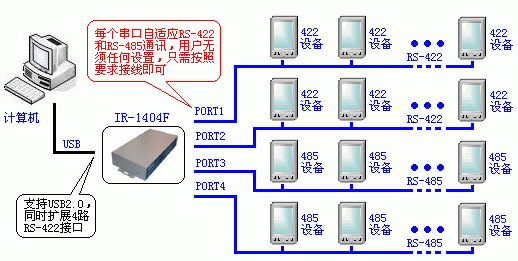

  典型应用5:用一台IR-1404F实现通过计算机的一个USB口扩展出2路彼此独立的RS-422接口和2路彼此独立的RS-485接口


( 图 5 )



  说明:
   在典型应用5中,IR-1404F的每一个扩展出来的串口既可以作为RS-422接口来用也可以作为RS-485接口来用,用户无须做任何硬件和软件方面的设置。具体是作为422还是485完全由用户通过接线来决定,当用户想让该串口连接422设备/网络时,只需要按照422的要求接线即可(此时DB-9针口的定义为1、2、3、4分别对应422信号的T+、T-、R+、R-);当用户想让该串口连接485设备/网络时,只需要按照485的要求接线即可(此时DB-9针口的定义为1、2分别对应485信号的D、+D-)
