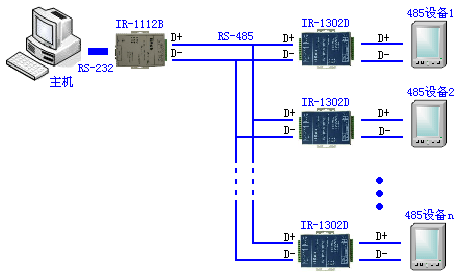

典型应用1:IR-1302D作为RS-485光电隔离保护器保护使用



(图 1)

说明:
    所有IR-1302S能够够适用的场合IR-1302D都可以适用,所有IR-1301S/D能够适用的场合IR-1302D也都可以适用。

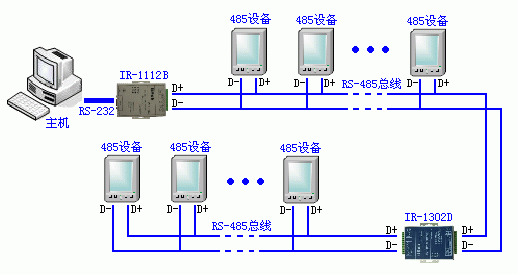

典型应用2:IR-1302D作为RS-485中继器延长RS-485通讯距离


(图 2)

说明:
    每增加一台IR-1302D可以使RS-485总线延长1200米。

典型应用3:利用IR-1302D实现RS-485接口与RS-422接口的转换


(图 3)

说明:这是IR-1302S/D的重要应用之一,也是IR-1302S/D区别于IR-1301S/D的重要特点。在那些需要将RS-485与RS-422接口相互转换的场合使用IR-1302S/D是最佳的选择。

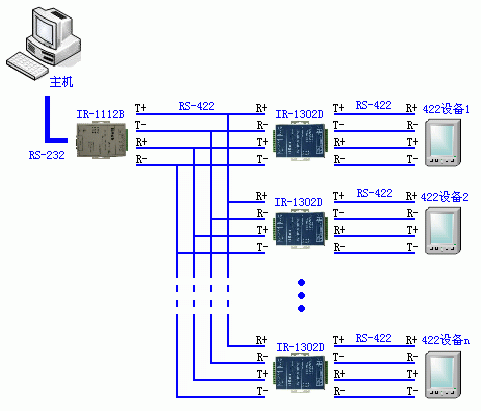

典型应用4:IR-1302D作为RS-422光电隔离保护器保护使用


(图 4)

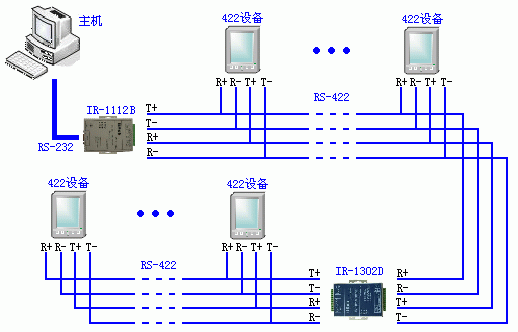

典型应用5:IR-1302D作为RS-422中继器延长RS-422通讯距离


(图 5)
