IR-1301D 双端隔离RS-485中继器典型应用

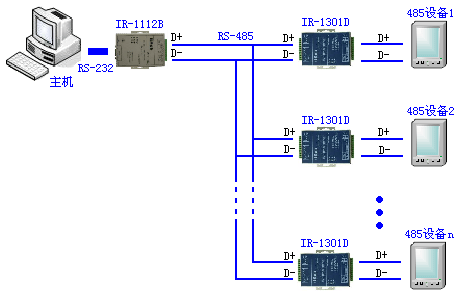

  典型应用1：IR-1301D作为RS-485光电隔离保护器保护使用

(图 1)

  说明：
    由于IR-1301D为双端隔离型RS-485中继器，当做RS-485隔离保护器使用时，如果被保护的RS-485设备和IR-1301D由同一个电源供电，此时选择IR-1301S更经济些。当然，所有IR-1301S能够适用的场合，IR-1301D都可以适用。

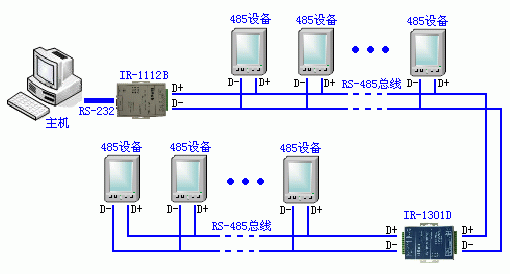

  典型应用2：IR-1301D作为RS-485中继器延长RS-485通讯距离

(图 2)

  说明：
    每增加一台IR-1301S/D可使RS-485总线再延长1200米
