IR-1112C 工业级RS-232转RS-422/485光电隔离转换器典型应用

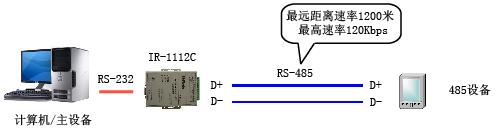

  典型应用1：RS-485点对点连接通讯 （计算机通过IR-1112C与1台RS-485设备通讯）

( 图 1)

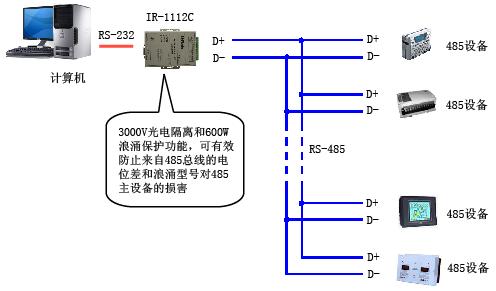

  典型应用2：RS-485多点通讯 （计算机通过IR-1112C与多台RS-485设备通讯）

(图 2)

说明：RS-485多点通讯多用于考勤、门禁、监控、数据采集、工业仪表通讯等领域。

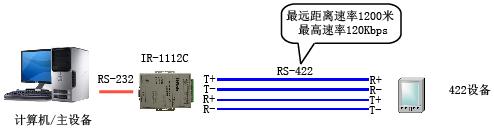

  典型应用3：RS-422点对点连接通讯（计算机通过IR-1112C与1台RS-422设备通讯）

(图 3)

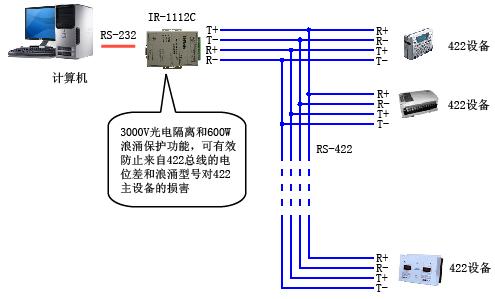

  典型应用4：RS-422多点通讯 （计算机通过IR-1112C与多台RS-422设备通讯）

(图 4)
