产品简介 |
||||||||

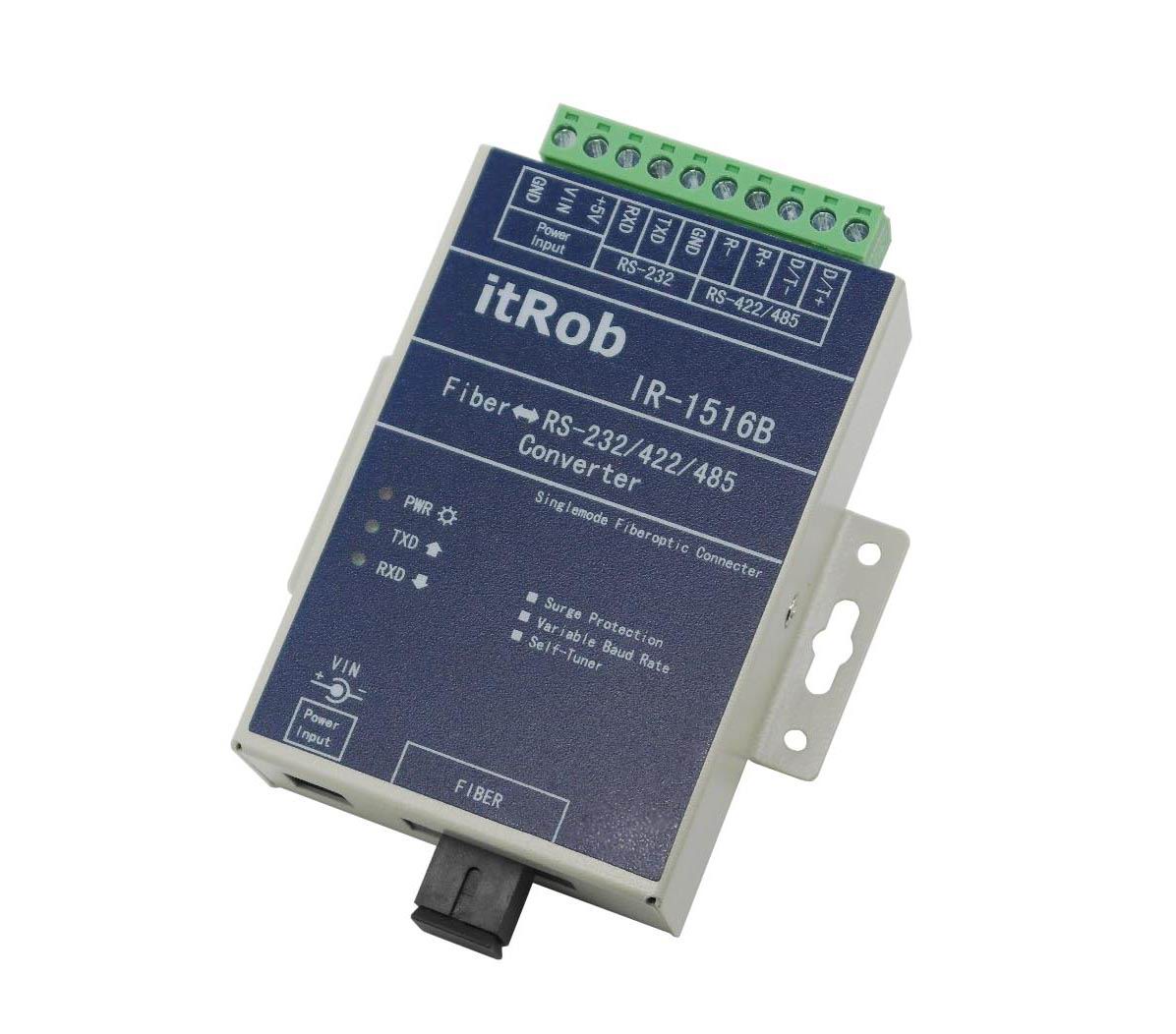

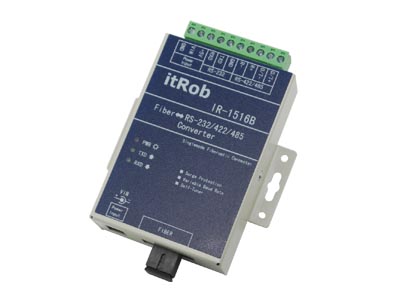

IR-1516是一款实现RS-232/422/485串行信号通过单根单模光纤传输的工业级产品。该产品克服了传统串行通信的距离端、抗干扰能力差的缺点，同时也解决了电磁干扰、地环干扰以及雷击和浪涌的难题，极大的提高了数据通信的可靠性、安全性和保密性。单光口可同时实现收发功能，在远距离传输的应用场合可为用户有效的节约光纤资源。 |
||||||||
| 产品特点 | ||||||||

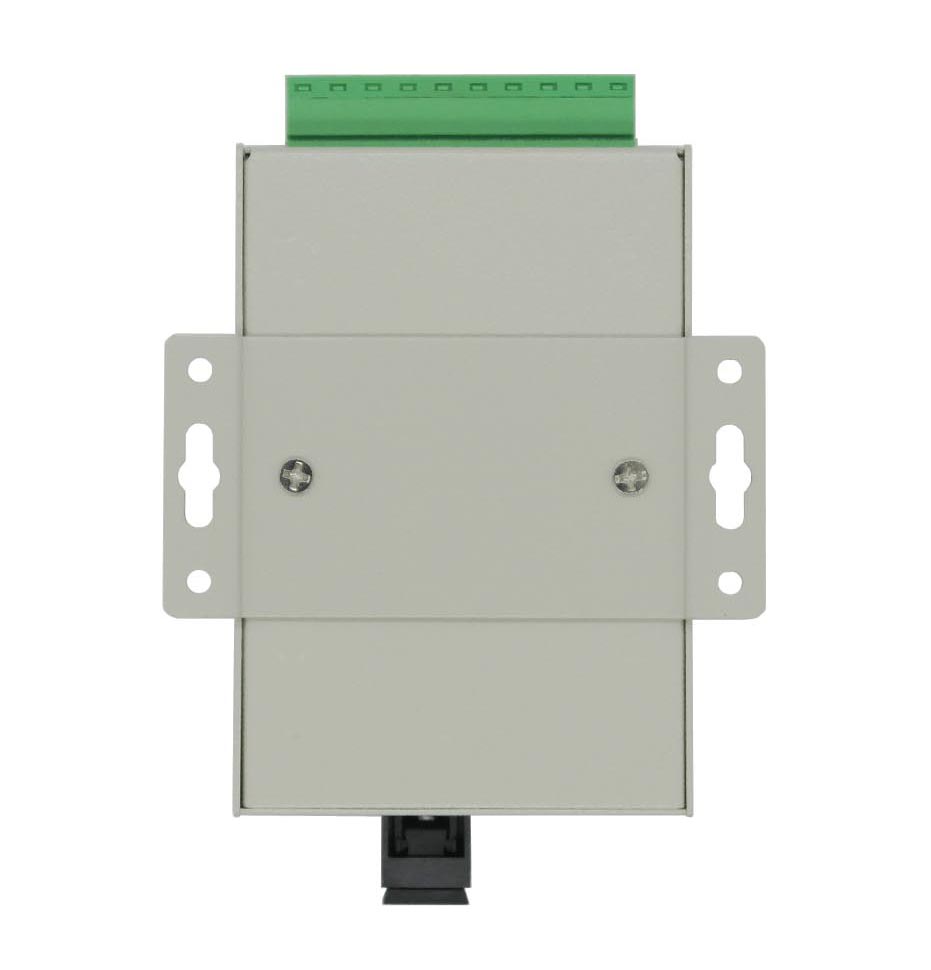

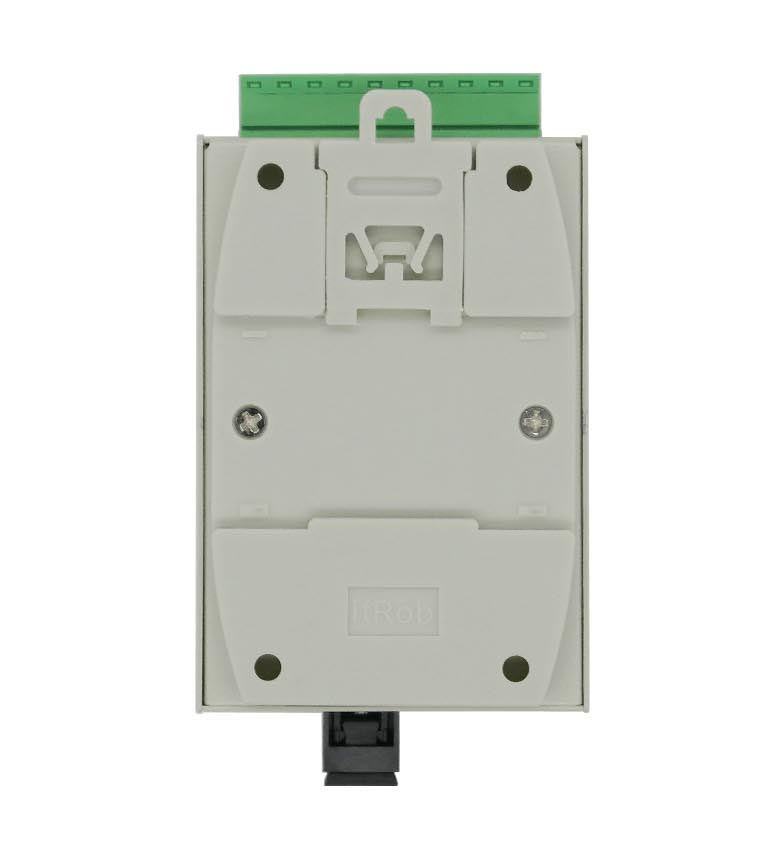

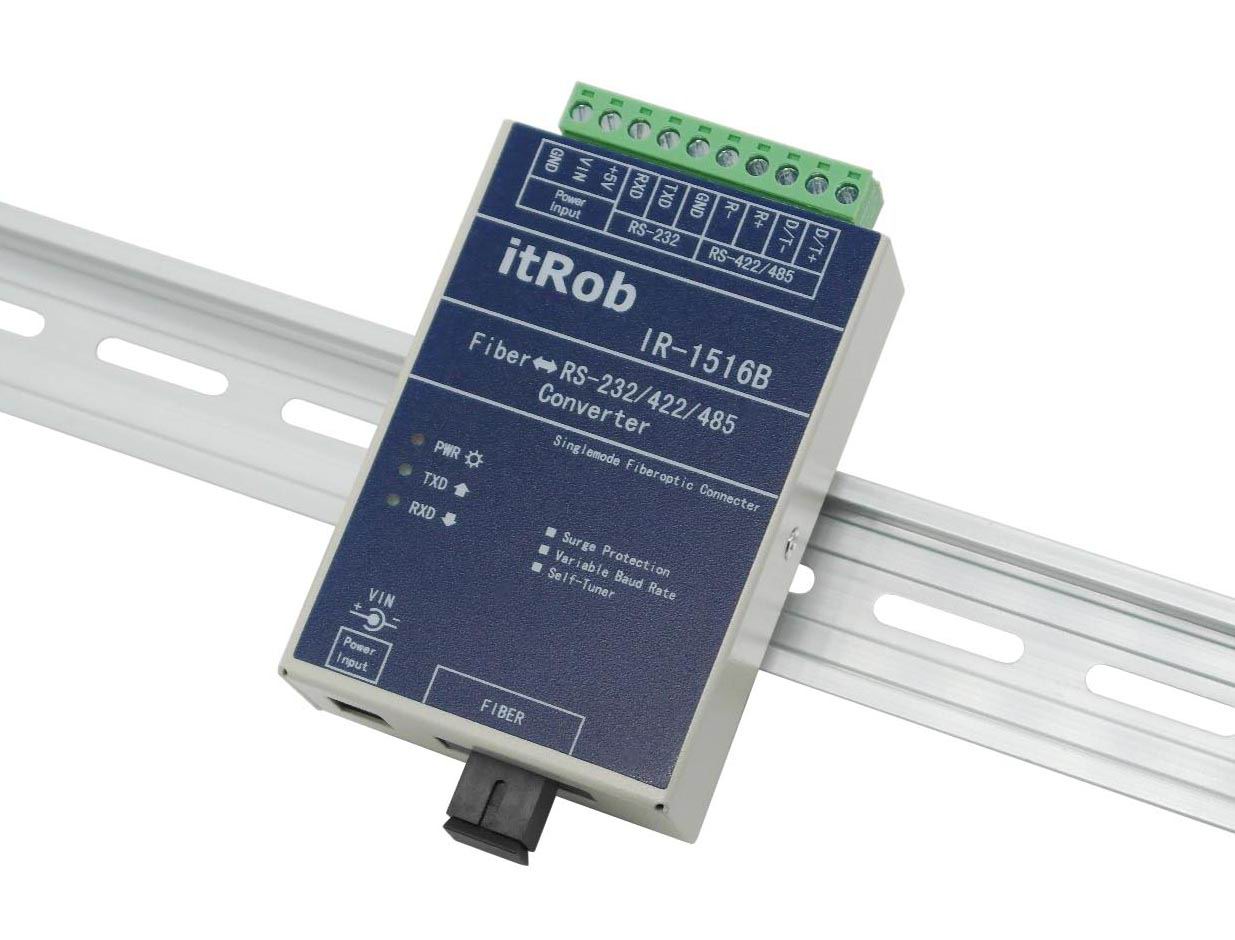

| ◆ 光纤接口采用单SC（FIBER）接口，只需一跟光纤即可同时实现数据收发。 ◆ 包括两个子型号产品（IR-1516A和IR-1516B）彼此配对使用。 ◆ 串口端物理接口为10位接线端子形式。 ◆ RS-485采用先进的自动流控技术，可自动识别信号流向。 ◆ 串口端同时提供RS-232、RS-422和RS-485三种接口，适用范围更广。 ◆ 串口端自适应RS-232、RS-422和RS-485接口，无外部工作方式选择开关，使用更简单、更方便。 ◆ 同时提供两种形式电源接口，接线柱方式和插座方式，实际使用时接哪个都可以。 ◆ 提供电源Power和信号方向（←和→）三个指示灯，方便用户查看通信状态。 ◆ 外壳为金属铁质外壳，坚固、耐用，既可实现面板安装也可实现工业导轨安装。 |
||||||||
| 性能指标 | ||||||||
| ◆ 通信电接口：RS-232信号：RXD、TXD、GND（三线全双工） RS-422信号：T+、T-、R+、R-（四线全双工） RS-485信号：D+、D-（两线半双工） ◆ 通信波特率：50～115.2Kbps自适应 ◆ RS-485流控方式：自动流控 ◆ RS-422/485端支持点数：32个节点（标准负载情况） ◆ RS-422/485通信距离：0～3Km（速率越高距离越短） ◆ RS-422/485端保护措施：防雷保护容量：600W/ms 保护开启电压：7～8V 静电保护电压：15kV ◆ 通信光接口：单SC接口（FIBER） ◆ 波 长：发送波长1550nm、接收波长1310nm ◆ 适用光纤：9/125μm ◆ 发射光功率：-6dBm ◆ 接收灵敏度：-28dBm ◆ 光纤传输距离：0～20Km ◆ 电 源： 物理接口：同时提供接线柱和插座两种接口 电压范围：VIN（+8～48VDC），同时还提供一个+5V（DC）电源接口 ◆ 功 耗：<0.5W ◆ 工 作 温 度：-40℃～85℃ ◆ 湿 度：0～95%（不冷凝） ◆ 尺 寸：（参见说明书） |
||||||||
