型号:IR-1513S
名称:RS-232/422/485转光纤转换器(单模、双SC接口)
产品简介:
    IR-1513S是一款实现RS-232/RS-422/RS-485串行信号通过单模光纤传输的工业级产品。该产品克服了传统串行通信的距离端、抗干扰能力差的缺点,同时也解决了电磁干扰、地环干扰以及雷击和浪涌的难题,极大的提高了数据通信的可靠性、安全性和保密性。

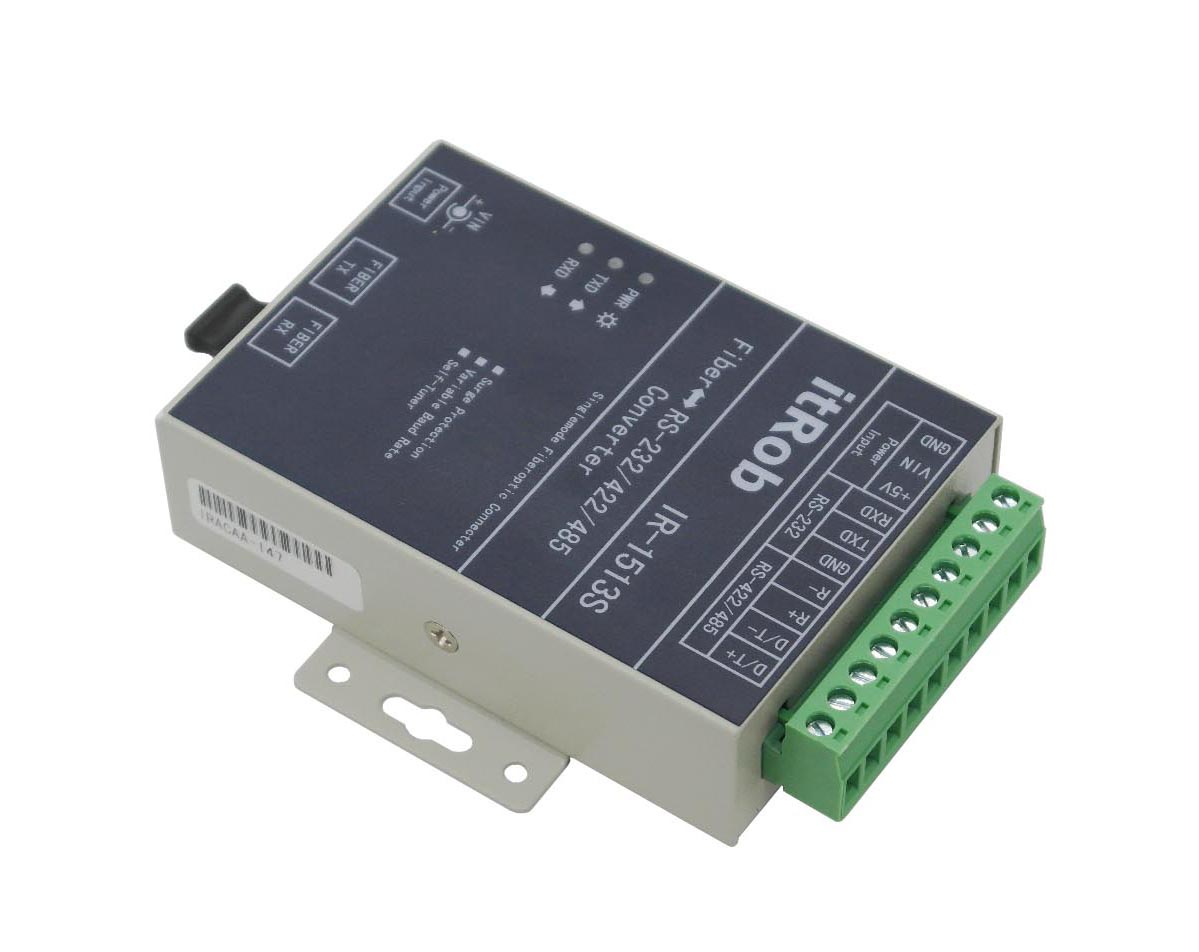

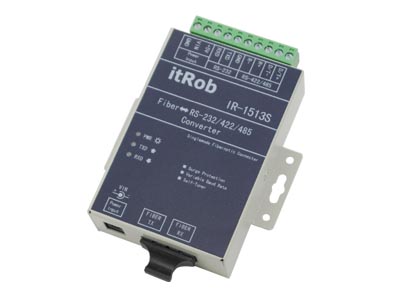

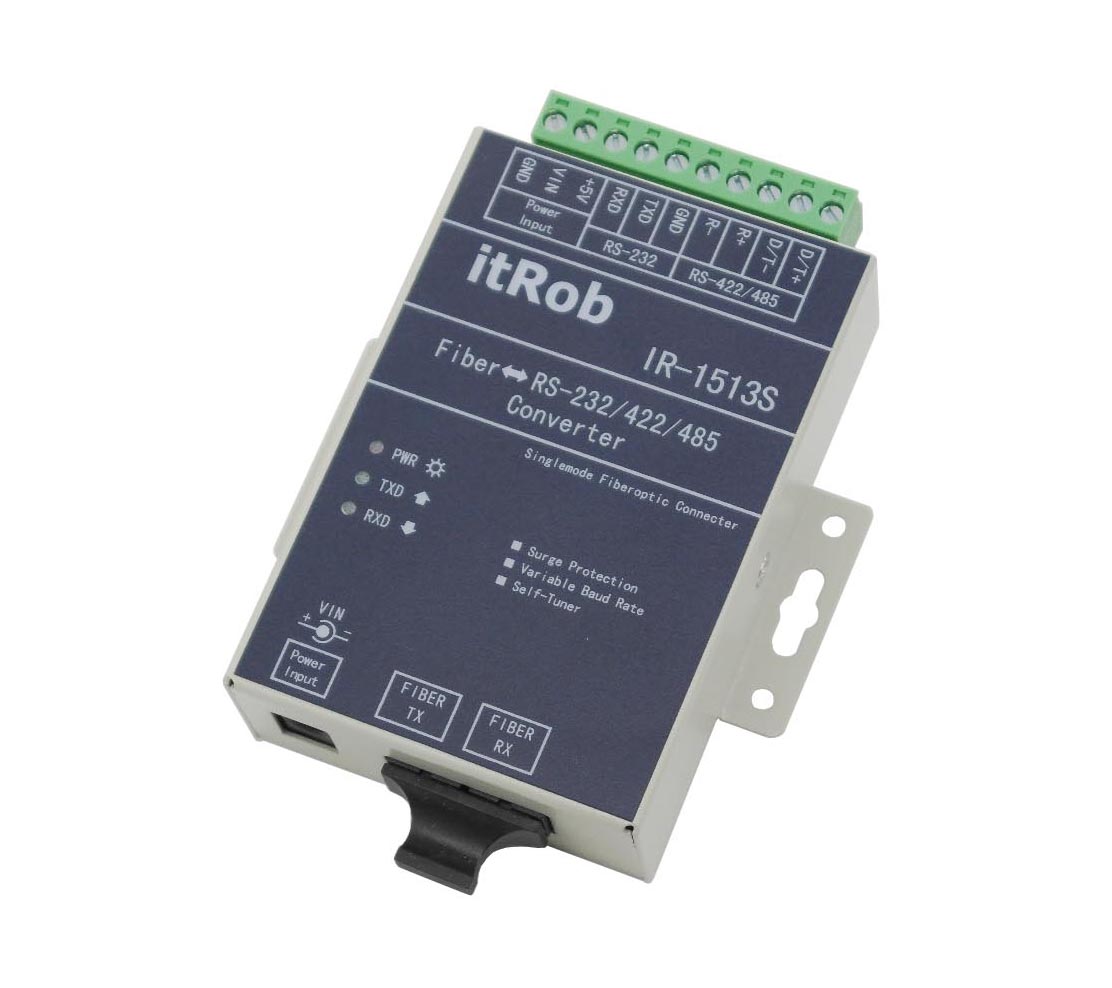

    光纤接口为双SC接口,通信电接口采用接线柱形式。金属合金外壳,既可实现壁挂式安装,又可以实现工业导轨安装。在RS-422/485端还加入了防雷防静电保护措施。使其更适合于工业恶劣环境下使用。
    IR-1513S的串行端同时提供了RS-232、RS-422和R-S485三种接口, 用户在使用时可根据需要直接选择其中一个接口与设备相连,无外部选择开关,使用非常简单方便。



特  点:

◆ 光纤接口采用双SC(FIBER-TX、FIBER-RX)接口。
◆ 串口端物理接口为10位接线端子形式。
◆ RS-485采用先进的自动流控技术,可自动识别信号流向。
◆ 串口端同时提供RS-232、RS-422和RS-485三种接口,适用范围更广。
◆ 串口端自适应RS-232、RS-422和RS-485接口,无外部工作方式选择开关,使用更简单、更方便。
◆ 同时提供两种形式电源接口,接线柱方式和插座方式,实际使用时接哪个都可以。

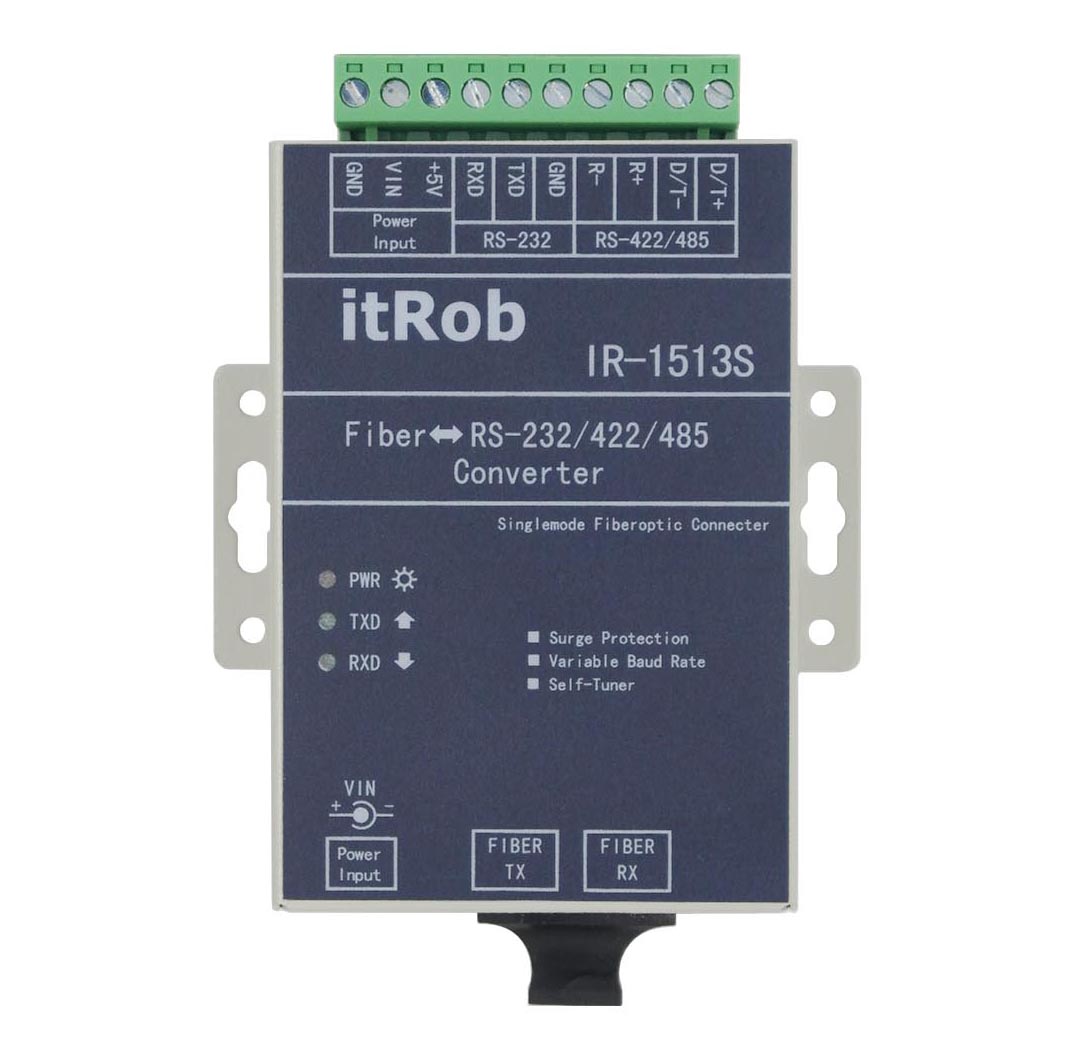

◆ 提供电源Power和信号方向(←和→)三个指示灯,方便用户查看通信状态。

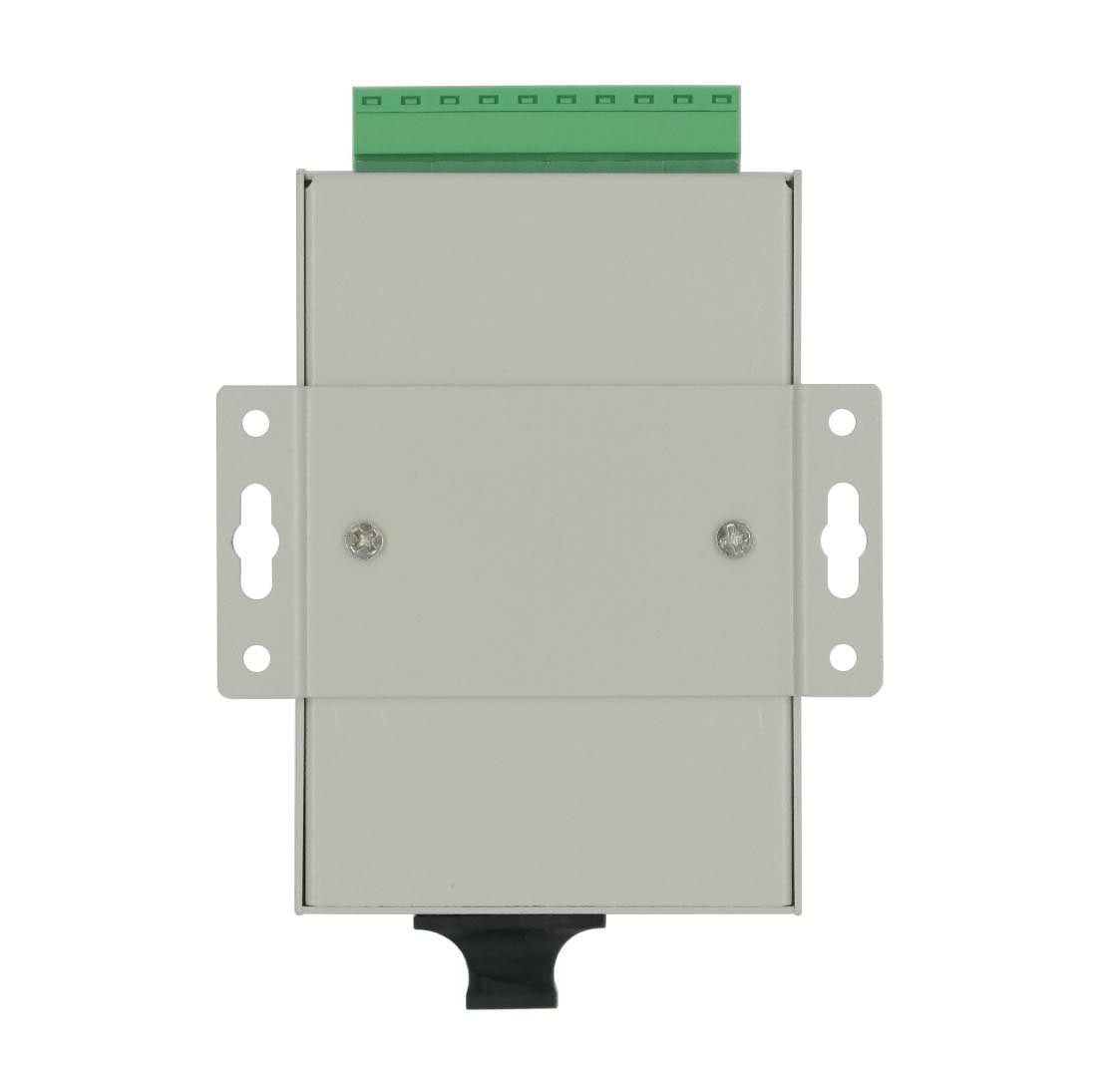

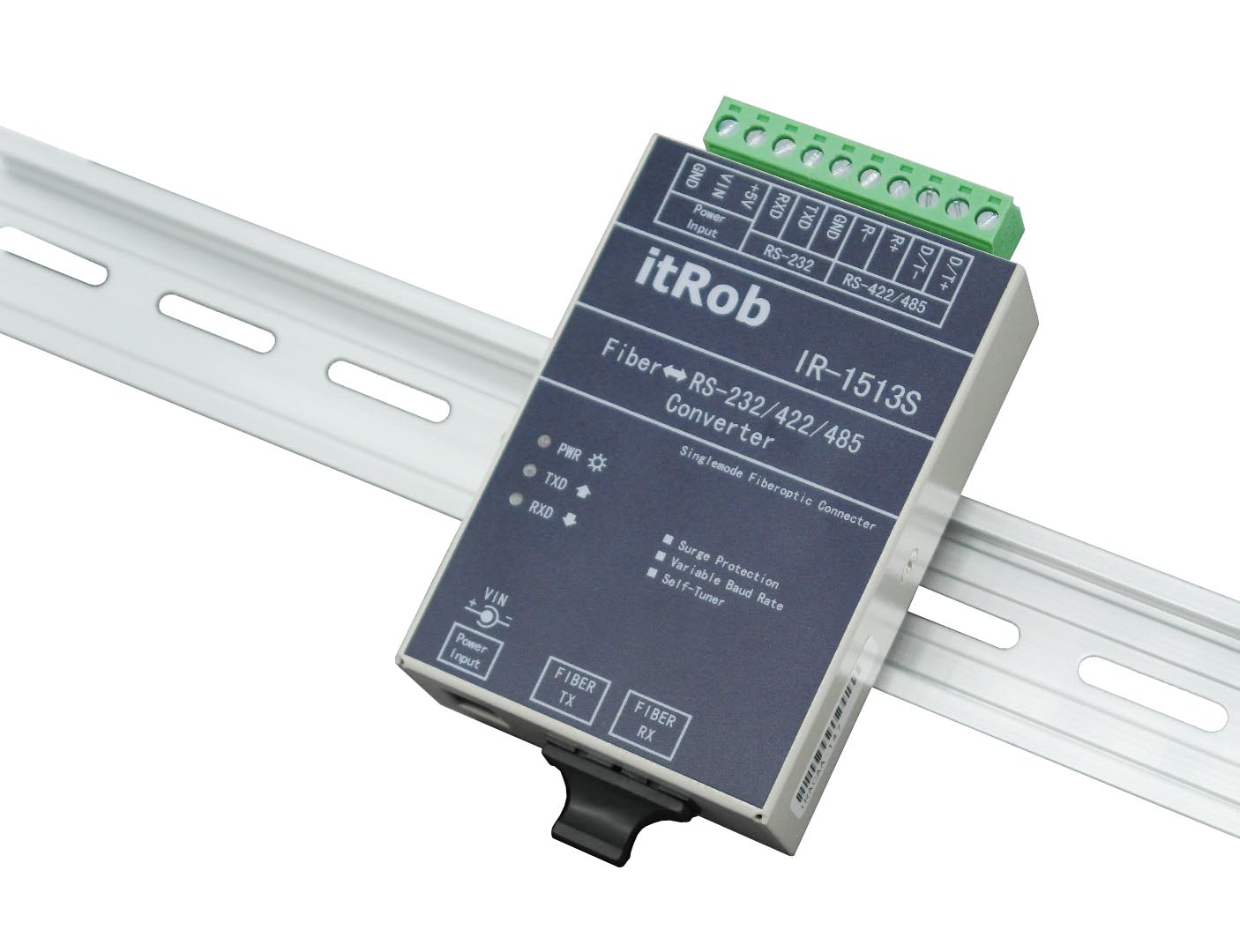

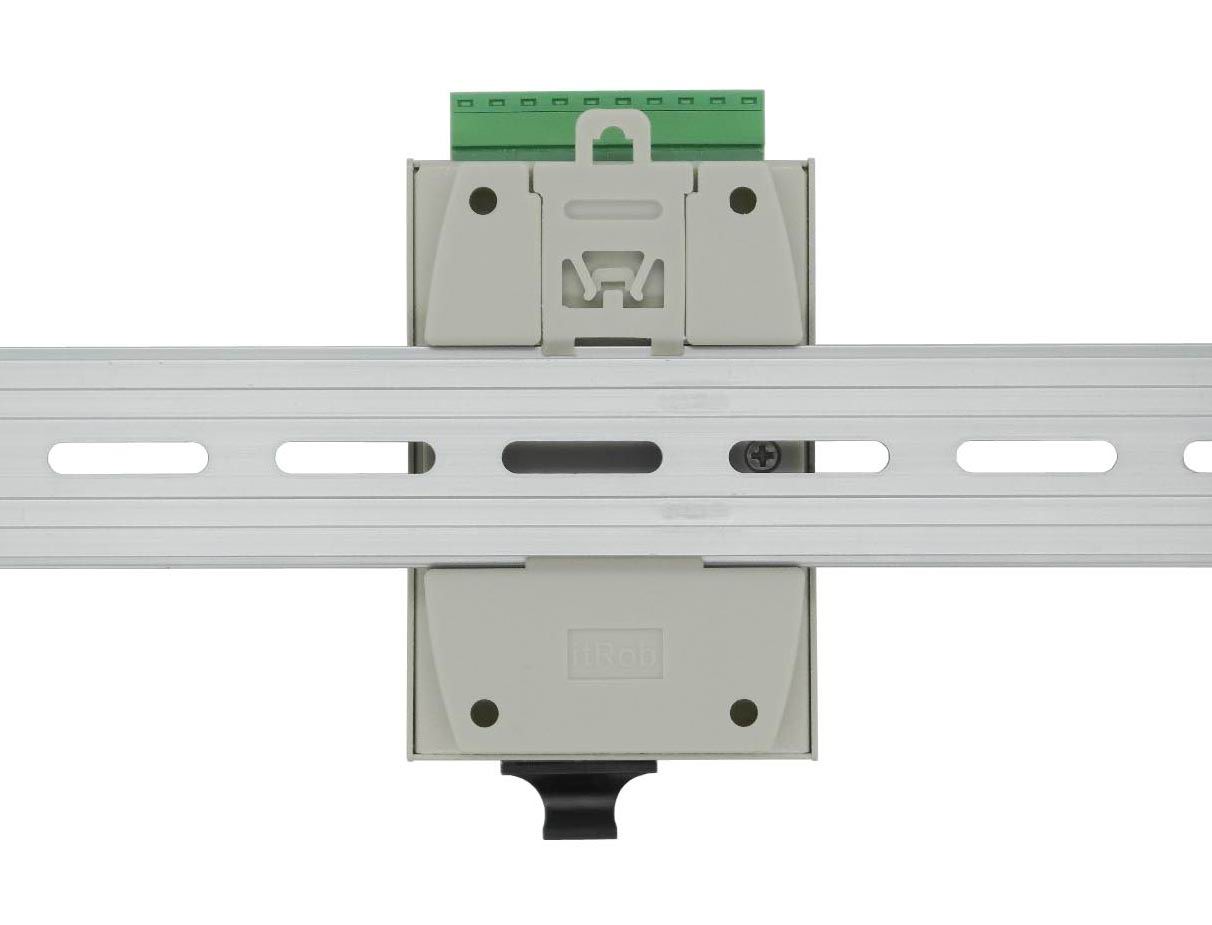

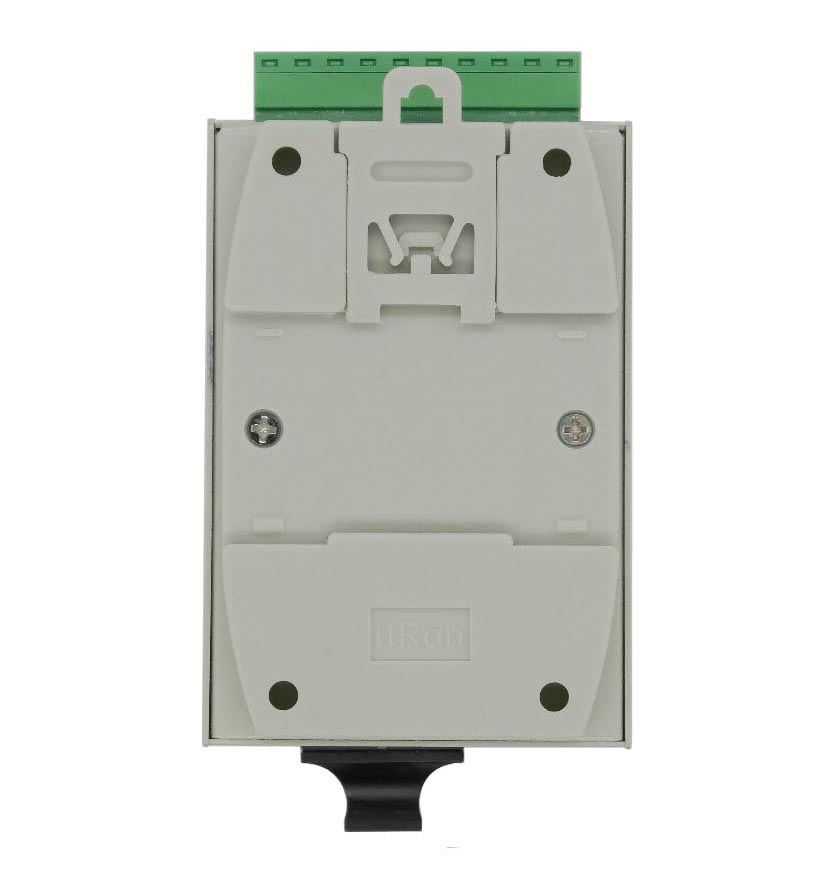

◆ 外壳为金属合金外壳,坚固、耐用,既可实现面板安装也可实现工业导轨安装。



性能指标:
◆ 通信电接口:RS-232信号:RXD、TXD、GND(三线全双工)
               RS-422信号:T+、T-、R+、R-(四线全双工)
               RS-485信号:D+、D-(两线半双工)
◆ 通信波特率:50~115.2Kbps自适应
◆ RS-485流控方式:自动流控
◆ RS-422/485端支持点数:32个节点(标准负载情况)
◆ RS-422/485通信距离:0~3Km(速率越高距离越短)
◆ RS-422/485端保护措施:防雷保护容量:600W/ms
                         保护开启电压:7~8V
                         静电保护电压:15kV
◆ 通信光接口:双SC接口(FIBER-TX、FIBER-RX)
◆ 波 长:1310nm
◆ 适用光纤:9/125μm
◆ 发射光功率:-6dBm
◆ 接收灵敏度:-28dBm
◆ 光纤传输距离:0~20Km
◆ 电 源:
   物理接口:同时提供接线端子和插座两种接口
   电压范围:VIN(+8~48VDC),同时还提供一个+5V(DC)电源接口
◆ 功 耗:<0.5W
◆ 工 作 温 度:-40℃~85℃
◆ 湿 度:0~95%(不冷凝)
◆ 尺 寸:(参见说明书)
