型号:IR-1513M
名称:串口RS-232/422/485转光纤转换器(多模、双SC接口)







用户手册:《IR-1513M用户使用手册》
典型应用:IR-1513M典型应用



 产品简介

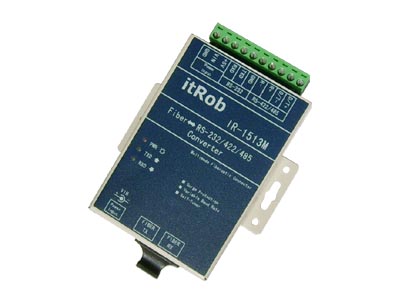

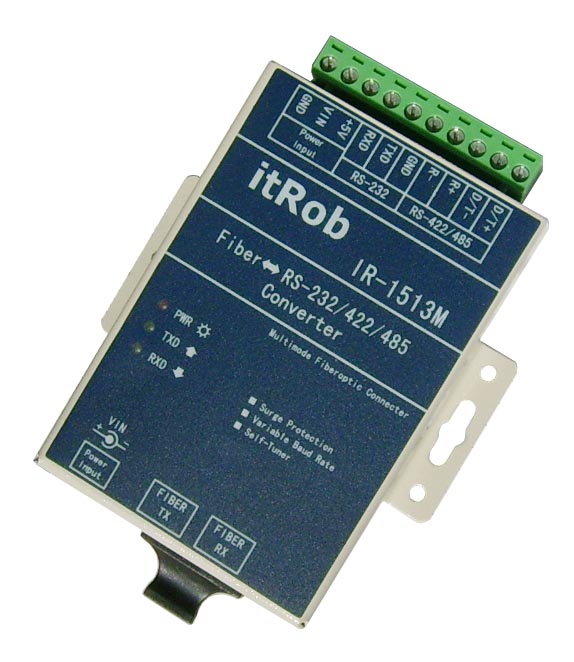

    IR-1513M是一款实现RS-232/RS-422/RS-485串行信号通过多模光纤传输的工业级串口光纤转换器产品(熟称光猫)。光纤接口为双SC接口,通信电接口采用10P接线端子形式。合金金属外壳,既可实现壁挂式安装又可以实现DIN工业导轨安装。在RS-422/485端还加入了防雷防静电保护措施。使其更适合于工业恶劣环境下使用。

    IR-1513M的串行端同时提供了RS-232、RS-422和R-S485三种接口, 用户在使用时可根据需要直接选择其中一个接口与设备相连,无外部选择开关,产品可自动识别通信接口,使用非常简单方便。

 产品特点
  ◆ 光纤接口采用双SC(FIBER-TX、FIBER-RX)接口。
  ◆ 串口端物理接口为10位接线端子形式。
  ◆ RS-485采用先进的自动流控技术,可自动识别信号流向。
  ◆ 串口端同时提供RS-232、RS-422和RS-485三种接口,适用范围更广。
  ◆ 串口端自适应RS-232、RS-422和RS-485接口,无外部工作方式选择开关,使用更简单、更方便。
  ◆ 同时提供两种形式电源接口,接线柱方式和插座方式,实际使用时接哪个都可以。
  ◆ 提供电源Power和信号方向(←和→)三个指示灯,方便用户查看通信状态。

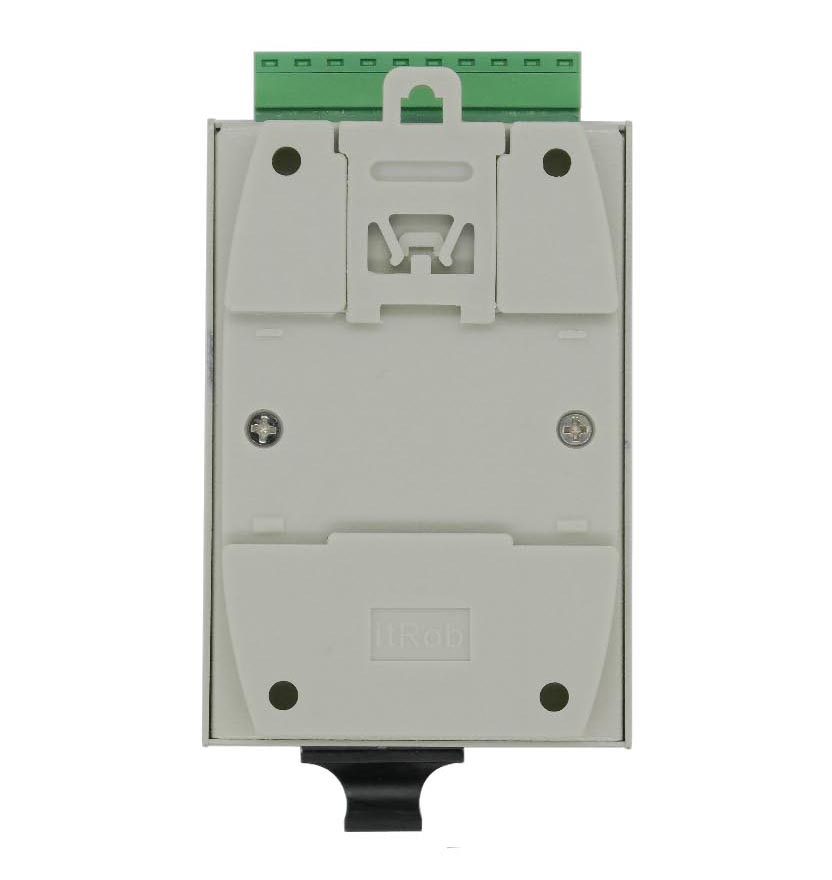

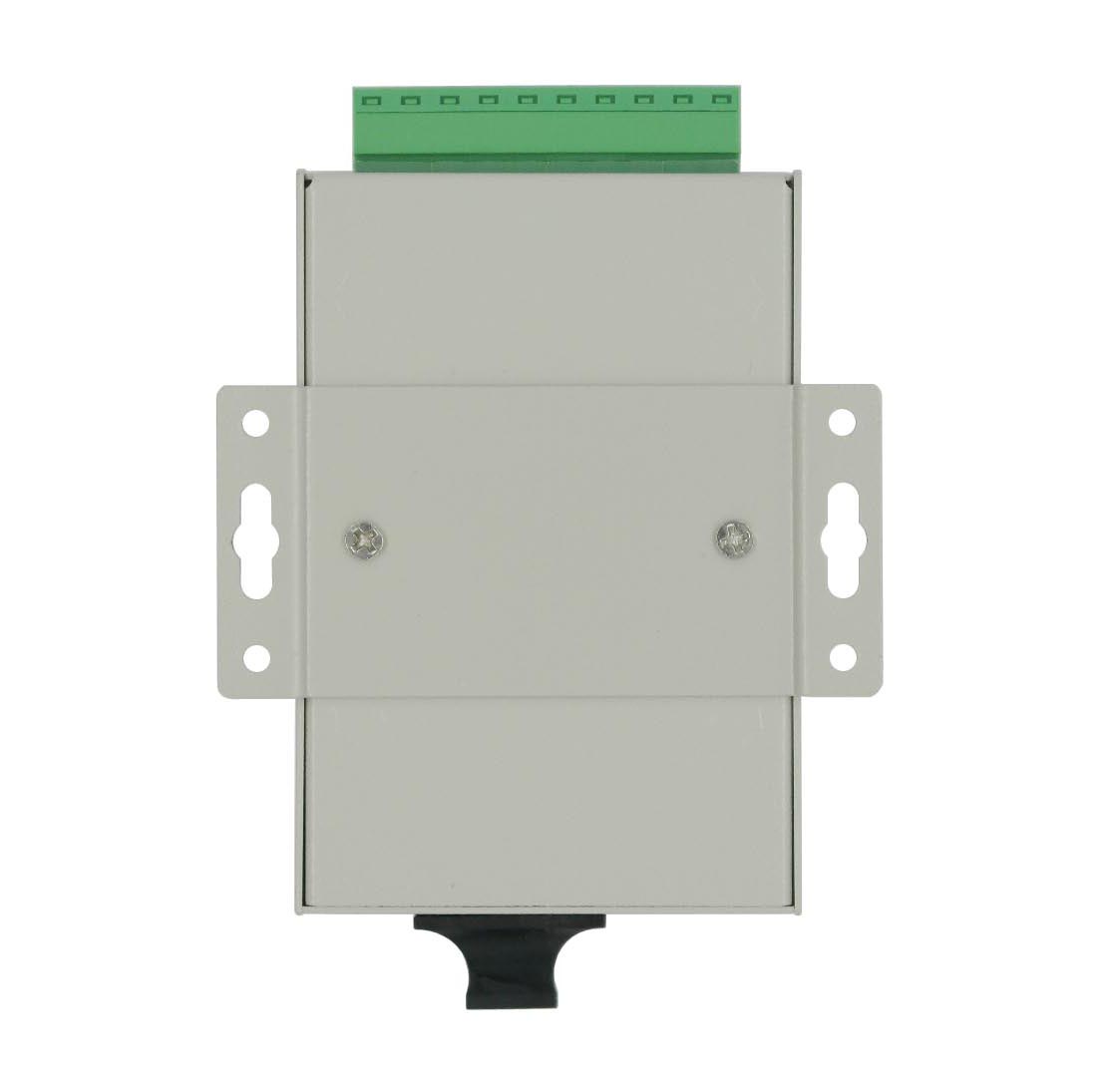

  ◆ 外壳为金属合金外壳,坚固、耐用,既可实现面板安装也可实现工业导轨安装。
 性能指标
  ◆ 通信电接口:RS-232信号:RXD、TXD、GND(三线全双工)
    RS-422信号:T+、T-、R+、R-(四线全双工)
    RS-485信号:D+、D-(两线半双工)
  ◆ 通信波特率:50~115.2Kbps自适应
  ◆ RS-485流控方式:自动流控
  ◆ RS-422/485端支持点数:32个节点(标准负载情况)
  ◆ RS-422/485通信距离:0~3Km(速率越高距离越短)
  ◆ RS-422/485端保护措施:防雷保护容量:600W/ms
    保护开启电压:7~8V
    静电保护电压:15kV
  ◆ 通信光接口:双SC接口(FIBER-TX、FIBER-RX)
  ◆ 波 长:1310nm
  ◆ 适用光纤:50/125μm或62.5/125μm
  ◆ 发射光功率:-15dBm
  ◆ 接收灵敏度:-32dBm
  ◆ 光纤传输距离:0~4Km
  ◆ 电 源:物理接口:同时提供接线端子和插座两种接口
    电压范围:VIN(+8~48VDC),同时还提供一个+5V(DC)电源接口
  ◆ 功 耗:<0.5W
  ◆ 工 作 温 度:-40℃~85℃
  ◆ 湿 度:0~95%(不冷凝)
  ◆ 尺 寸:(参见说明书)
